¿Cuáles son los componentes de mecanizado CNC más comunes y sus funciones?

¿Alguna vez se ha preguntado cómo se da forma a piezas metálicas complejas con una precisión increíble? Tal vez haya visto enormes fresadoras en vídeos, o quizá haya oído hablar de fábricas que producen piezas de automóvil impecables. Sea lo que sea lo que ha despertado su curiosidad, es probable que esté buscando una orientación clara sobre qué partes de una configuración CNC son las más importantes.

La respuesta breve es que una máquina CNC se basa en componentes de mecanizado CNC esenciales como el bastidor, el husillo, herramientas de cortey un sistema de control para dar forma a los materiales en productos precisos. Mantener estos componentes en buen estado y alineados garantiza cortes precisos, acabados más suaves y una producción más rápida. Siga las directrices de cada componente para obtener el mejor resultado.

En este artículo, exploraremos las Componentes de mecanizado CNCcómo funcionan y por qué deberían importarle. Al final, sabrá cómo encaja cada pieza en el panorama general del éxito del CNC: sin jerga complicada, sólo información sencilla y útil.

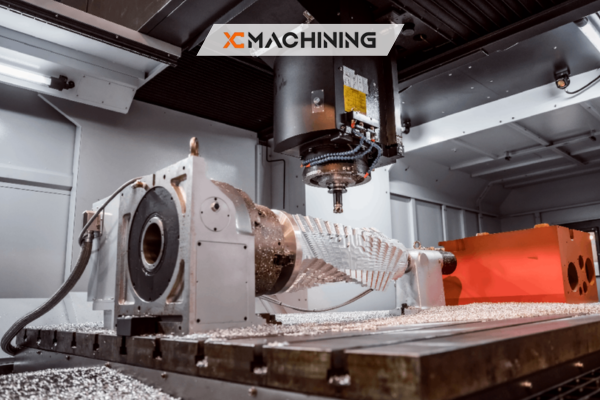

Componentes de mecanizado CNC: La base de la precisión

Esta categoría constituye la columna vertebral de cualquier mecanizado configuración. Tanto si se trata de grandes molinos industriales o routers de sobremesa, estos Componentes de mecanizado CNC son los que mantienen todo estable, eficiente y listo para la producción. Si se centra en su diseño, descubrirá la salsa secreta que se esconde tras unas piezas de calidad y un funcionamiento fiable de la máquina.

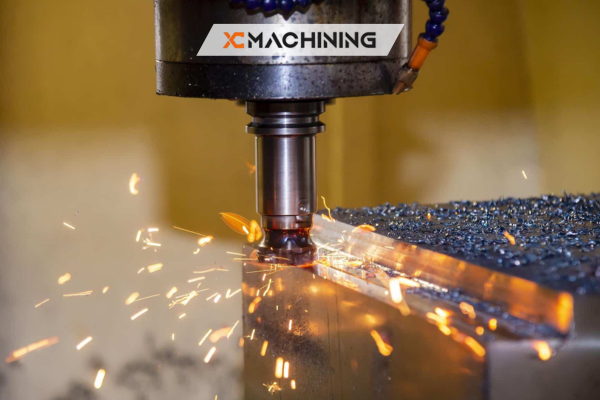

Herramientas de corte

Las herramientas de corte cortan el material. Cada tipo de herramienta tiene una forma y una dureza particulares, diseñadas para eliminar paso a paso pequeñas virutas o virutas. Algunas son para cortes bruscos, mientras que otras garantizan un acabado de espejo. Elegir la herramienta adecuada significa menos desgaste, cortes más rápidos y resultados de primera.

Portapiezas

Los dispositivos de sujeción de piezas aseguran la materia prima para que no se mueva ni vibre durante el mecanizado. Incluyen mordazas, abrazaderas y dispositivos de fijación que sujetan el material. Una pieza estable produce cortes uniformes. Sin una sujeción adecuada, ni siquiera la mejor máquina puede garantizar la precisión o el éxito repetible.

Eje

El husillo es el corazón de los componentes de mecanizado CNC. Es el mecanismo giratorio que sujeta y hace girar la herramienta de corte a altas velocidades. Un husillo de calidad funciona suavemente, reduciendo las vibraciones. La potencia del motor del husillo y el rango de velocidad afectan a la rapidez y precisión con la que puede dar forma a su material.

Bastidor y carcasa de la máquina

El bastidor de la máquina es el esqueleto que mantiene todo alineado. Soporta la mesa, el husillo y otros componentes de mecanizado CNC. Si el bastidor es débil, la máquina puede vibrar o flexionar al cortar materiales duros. Por eso, los bastidores robustos suelen significar una mayor estabilidad y resultados más precisos en los componentes de mecanizado CNC.

Las carcasas, por su parte, ayudan a contener las virutas, el refrigerante y los residuos. También mejoran la seguridad al impedir que salgan despedidos fragmentos de metal. Estas características mantienen el entorno del taller más ordenado y protegen tanto a los operarios como a los transeúntes. Una carcasa bien sellada también reduce significativamente los niveles de ruido, garantizando un funcionamiento más suave de los componentes de mecanizado CNC.

Panel de control e interfaz de ordenador

El panel de control de una máquina CNC es uno de los componentes de mecanizado CNC más importantes, y es donde se introducen los comandos. Suele tener una pantalla, un teclado o mandos que permiten navegar por los distintos ajustes. Los operarios lo utilizan para mover los ejes, cargar programas y ajustar los parámetros de la máquina sobre la marcha. Es esencialmente su línea directa de comunicación con la máquina.

La interfaz informática es la parte digital del control. Puede estar integrada en la máquina o funcionar en un ordenador externo. Procesa el código G u otros lenguajes de programación que indican a la máquina dónde moverse y a qué velocidad. Sin esta interfaz, la máquina no puede interpretar correctamente las instrucciones de diseño.

Cambiador de herramientas

Los CNC modernos suelen incluir cambiadores automáticos de herramientas. Estos dispositivos contienen varias herramientas de corte y pueden cambiarse rápidamente según las instrucciones del trabajo. Un cambiador de herramientas ahorra tiempo porque no es necesario detener la máquina para realizar sustituciones manuales.

Cuadro de información:
Los cambiadores de herramientas vienen en diferentes estilos, como los de carrusel o los de cadena. Cada variante influye en el número de herramientas que puede almacenar y en la rapidez con que la máquina puede cambiarlas. Esto resulta especialmente práctico para piezas complejas que requieren varias brocas, fresas o machos de roscar.

Sistema de refrigeración

El mecanizado genera fricción, y la fricción genera calor. Si una herramienta se sobrecalienta, se desafila más rápidamente, lo que provoca un mal acabado superficial o incluso la rotura de la herramienta. Ahí es donde interviene el sistema de refrigeración. Pulveriza o inunda la zona de corte con líquido refrigerante, lo que reduce la temperatura y elimina las virutas.

El refrigerante también ayuda a lubricar el filo de corte. Esta lubricación prolonga aún más la vida útil de la herramienta, permitiéndole cortar a mayor velocidad sin dañar la pieza. Algunos sistemas recirculan el refrigerante a través de un sistema de filtrado, lo que los hace más ecológicos a largo plazo.

Sistema de accionamiento

El sistema de accionamiento traduce las señales de control en movimiento físico. Suele incluir motores, correas, husillos de bolas o conjuntos de piñón y cremallera. Cuando el panel de control dice "Mover el eje X", el sistema de accionamiento se pone en marcha y desplaza la mesa o el pórtico de la máquina con precisión a las coordenadas deseadas.

Las distintas máquinas utilizan diversos mecanismos de accionamiento. Algunas se basan en husillos de rosca, que pueden ser más asequibles pero pueden sufrir holguras. Otras prefieren husillos de bolas por su menor fricción y mayor precisión. Sea cual sea el enfoque, mantener el sistema de accionamiento ajustado es crucial para conseguir tolerancias estrictas.

Motores Axis

Eje Los motores accionan cada movimiento en una máquina CNC. En muchas configuraciones, verá tres ejes lineales principales (X, Y, Z) más ejes de rotación adicionales si la máquina es una fresadora de 5 ejes o un torno con torreta giratoria. Estos motores giran y se coordinan para que la herramienta siga trayectorias precisas.

Consejo rápido:
Algunas máquinas utilizan motores paso a paso, que se mueven en pasos pequeños y discretos. Otras utilizan servomotores, que ofrecen una rotación continua y retroalimentación en tiempo real. Los servomotores suelen ser más caros, pero pueden ofrecer mayor precisión a velocidades más altas, lo que los hace ideales para talleres profesionales.

Sensores de movimiento y retroalimentación

Los sensores miden cuánto se ha movido cada eje, lo que garantiza que la posición real de la máquina coincide con la trayectoria prevista en el código G. Este bucle de retroalimentación es esencial, ya que hasta el más mínimo error de cálculo puede alterar las dimensiones de una pieza.

Cuando el sensor detecta una discrepancia, el sistema de control corrige automáticamente el movimiento del motor. Como resultado, puede mantener tolerancias extremadamente ajustadas. Si los sensores fallan, corre el riesgo de perder el conocimiento de la posición, lo que puede arruinar toda una pieza o incluso provocar colisiones.

Sistema de lubricación

El sistema de lubricación suministra aceite o grasa a las piezas móviles de la máquina, garantizando un rendimiento óptimo de los componentes de mecanizado CNC. Esto reduce la fricción en rodamientos, husillos de bolas y guías lineales, lo que es crucial para mantener la precisión en los componentes de mecanizado CNC. Sin una lubricación adecuada, estas piezas mecánicas pueden desgastarse más rápidamente, lo que compromete la precisión y puede provocar averías, afectando a la eficacia de los componentes de mecanizado CNC.

Algunos CNC disponen de bombas de lubricación automáticas que liberan cantidades medidas de lubricante a intervalos determinados. Otros dependen del engrase manual. En cualquier caso, una lubricación constante prolonga la vida útil de la máquina y mantiene un movimiento más suave a lo largo de cada eje.

Gestión de chips

El mecanizado deja virutas, que son trozos diminutos o a veces grandes del material que se está cortando. Si estas virutas se acumulan, pueden atascar los movimientos o rayar la superficie de la pieza. Por eso, un sistema de gestión de virutas bien diseñado es clave para una producción eficiente.

Las cintas transportadoras, las tolvas o los sistemas de aspiración pueden recoger y eliminar las virutas durante el trabajo. Esto no sólo mantiene el espacio de trabajo ordenado, sino que también evita que las virutas interfieran con la herramienta. Además, algunos materiales, como el metal, pueden reciclarse más fácilmente si se recogen correctamente.

Fuente de alimentación y armario eléctrico

La fuente de alimentación garantiza que todos los componentes de mecanizado CNC reciban la tensión y la corriente que necesitan. Un suministro inadecuado puede provocar problemas de rendimiento, como el calado de los motores o la pérdida de par del husillo. Por eso, las máquinas industriales suelen requerir conexiones de alta tensión.

Un armario eléctrico aloja accionamientos, placas de circuitos y otros componentes electrónicos sensibles. Este armario los protege del polvo, las virutas de metal y las salpicaduras de refrigerante. Suele estar refrigerado por ventiladores o unidades de aire acondicionado para mantener una temperatura de funcionamiento óptima y prolongar la vida útil de los componentes electrónicos.

Enclavamientos de seguridad

Las máquinas CNC modernas incluyen dispositivos de seguridad como bloqueos de puertas, botones de parada de emergencia y sensores que detectan paneles abiertos. Estos enclavamientos impiden el funcionamiento cuando alguien puede meter la mano en una zona peligrosa. Aunque las máquinas CNC funcionan de forma autónoma, la seguridad de las personas sigue siendo una prioridad absoluta.

Caja de peligro:
No omita nunca estas medidas de seguridad. El riesgo no es sólo de daños materiales, sino de lesiones graves. Si una puerta del armario está abierta, la máquina no debe arrancar. Mantenga sus sistemas de seguridad en funcionamiento en todo momento y eduque a los usuarios sobre su importancia.

Interfaz y programación de software

El software transforma su diseño en instrucciones listas para la máquina. Los ingenieros u operarios utilizan CAD (diseño asistido por ordenador) para crear modelos de piezas y, a continuación, software CAM (fabricación asistida por ordenador) para generar trayectorias de herramientas. Por último, el software exporta el código G, que indica a cada componente de mecanizado CNC dónde moverse, a qué velocidad y qué herramienta utilizar.

Recuadro informativo:
Algunas de las soluciones CAM más populares son Fusion 360, Mastercam y SolidCAM. Estas herramientas permiten previsualizar las trayectorias de las herramientas, detectar posibles colisiones y optimizar las estrategias de corte. Ajustando las variables en el software, puede mejorar significativamente la eficiencia del mecanizado y la calidad del producto.

Mesa de máquina y superficie de trabajo

La mesa de la máquina, también conocida como bancada, soporta la pieza de trabajo. Debe permanecer rígida y nivelada, incluso bajo cargas pesadas. Algunas mesas vienen con ranuras en T que permiten sujetar los materiales en diferentes ángulos. Otras utilizan sistemas de vacío para sujetar firmemente las chapas planas.

Una mesa estable garantiza que la herramienta de corte se encuentre con el material en ángulos constantes. Si la superficie no está nivelada, la pieza puede resultar más gruesa o más fina en algunos puntos. Comprobar regularmente la alineación y el desgaste de la mesa es crucial para mantener la precisión.

Protecciones y escudos para máquinas

Los resguardos de las máquinas son barreras físicas que se colocan cerca de las piezas giratorias o móviles, como el husillo o el herramienta soporte. Están diseñados para mantener las manos, el pelo o la ropa suelta alejados de posibles daños. Los protectores también pueden bloquear las virutas o las salpicaduras de refrigerante.

Buzón de sugerencias:
Aunque tu lugar de trabajo cuente con una sólida protección, no te acomodes demasiado. Lleva siempre equipo de protección adecuado, como gafas de seguridad, sobre todo cuando estés cerca de la zona de corte. Un pequeño descuido puede provocar un gran accidente en cuestión de segundos.

Herramientas de mantenimiento y diagnóstico

La mayoría de las máquinas CNC industriales incorporan pantallas de diagnóstico o indicadores luminosos. Éstos le ayudan a detectar problemas rápidamente, como un fallo del servomotor o un mal funcionamiento de la bomba de lubricación. Además, los manuales de las máquinas suelen recomendar herramientas especializadas para tareas como el desplazamiento del husillo o la alineación de los ejes.

Un mantenimiento regular alarga la vida de la máquina y evita averías catastróficas. Si ignora las señales de advertencia, un pequeño fallo puede convertirse en una reparación grave y costosa. Prestar atención a las funciones de diagnóstico y respetar los intervalos de servicio recomendados garantiza que cada Componente de mecanizado CNC sigue funcionando sin problemas.

Añadir una mesa práctica

He aquí una tabla de referencia rápida que resume los componentes básicos del CNC y sus funciones principales:

Utilícelo como punto de partida para diagnosticar problemas o planificar su configuración. Cada pieza trabaja en armonía para ofrecer una producción precisa y repetible. Mantenga cada pieza en buen estado para obtener los mejores resultados.

Conclusión

Desde el robusto bastidor hasta los componentes electrónicos cruciales que lo unen todo, los componentes de mecanizado CNC son los componentes básicos de una fabricación precisa y eficaz. Estos componentes de mecanizado CNC trabajan juntos para mantener el material estable, mover la herramienta de corte con precisión y transportar las virutas o el refrigerante de forma segura. Si comprende cómo funcionan estas piezas, podrá mantener, optimizar y solucionar mejor los problemas de su máquina CNC.

Cuando todos estos componentes de mecanizado CNC funcionan correctamente, se producen menos errores y los flujos de trabajo son más fluidos. Mantenerlos limpios, lubricados y calibrados correctamente es la forma más segura de prolongar la vida útil de su máquina y conseguir piezas uniformes y de máxima calidad. En definitiva, se trata de conocer la función de cada componente para maximizar los resultados.

PREGUNTAS FRECUENTES

¿Con qué frecuencia debo realizar el mantenimiento de mi máquina CNC?
Consulte regularmente el manual de su máquina. La mayoría de los fabricantes recomiendan inspeccionar la lubricación, los sistemas de transmisión y la alineación cada pocas semanas o meses, dependiendo del uso. Programar revisiones menores evita reparaciones mayores más adelante.

¿Puedo actualizar máquinas más antiguas con un nuevo panel de control?
Sí, en muchos casos. Los retrofits permiten instalar controladores y software modernos en estructuras mecánicas antiguas. Esto puede aumentar la precisión, añadir funciones y ampliar la utilidad de la máquina sin necesidad de sustituirla por completo.

¿Qué es más preciso: servomotores o motores paso a paso?
Los servos suelen ofrecer mayor precisión y mejor par a velocidad. Los steppers son más sencillos y baratos, y funcionan bien para muchas tareas de aficionados o de la industria ligera. La elección depende del presupuesto, los requisitos de velocidad y los objetivos de precisión.
