¿Cómo funciona una máquina de corte por láser CNC?

Alguna vez ha visto una máquina de corte por láser CNC atravesar metal grueso como si fuera mantequilla caliente en una tostada de desayuno y ha pensado: "¿Qué clase de magia es ésta?". No eres el único, amigo. Ese rayo cegador y el zumbido de los servomotores pueden parecer ciencia ficción, sobre todo si estás luchando con cortes torcidos de sierra manual en tu propio taller.

En pocas palabras, una máquina de corte por láser CNC dispara un láser ultrafocalizado, lo dirige con espejos y lentes y deja que un ordenador inteligente (el CNC) coreografíe cada movimiento. Resultado: cortes precisos y repetibles, sin muelas, sin complicaciones y sin apenas rebabas.

Quédate conmigo y echaremos un vistazo al interior del armario, conoceremos los componentes principales, acabaremos con algunos mitos y te ayudaremos a decidir si esta brillante maravilla debe estar en tu tienda.

Máquina de corte de metales por láser CNC: Comprender el funcionamiento interno

Un moderno láser CNC máquina de corte de metal es un deporte de equipo. Piense en ello como una banda de rock en la que cada miembro debe tocar la nota correcta en el milisegundo adecuado. El cerebro del CNC transmite los datos de posición, el resonador láser emite un haz potente y los mecánicos de precisión mueven la chapa bajo el espectáculo de luces. Añada gas de asistencia, unidades de refrigeración y persianas de seguridad, y tendrá una sinfonía de acero capaz de zumbar todo el día con un contoneo micrométrico.

El cerebro: Controlador CNC

Imagínese el CNC como un conductor superestricto. Lee su archivo CAD, lo traduce a código G y grita señales de sincronización a los motores más rápido de lo que usted puede parpadear. Si el código dice "acelera en las curvas", el controlador lo hace mientras se toma un café, sin vacilar.

El corazón: Resonador láser

Aquí está la verdadera estrella láser para máquina CNC. En el interior de un tubo sellado o una bobina de fibra, los átomos excitados liberan fotones que rebotan entre los espejos hasta que se alinean en un haz duro. Ese haz sale a través de un cable óptico, listo para la fiesta con el metal.

Los Músculos: Sistema de movimiento

Los accionamientos de husillo de bolas, los raíles lineales y los servomotores dinámicos empujan y tiran del cabezal de corte o de la mesa de trabajo. Estas piezas dan a las máquinas de corte por láser CNC de metal su atlético juego de piernas, manteniendo constante la anchura de corte incluso a velocidades de Fórmula 1.

Cómo nace la viga

El haz comienza como luz infrarroja invisible. En las máquinas de CO₂, un cóctel de gas se bombardea con energía de radiofrecuencia; en las unidades de fibra, los bancos de diodos bombean un núcleo de fibra de vidrio. Sale un láser coherente, recto como la columna vertebral de un superhéroe, listo para golpear la lente de enfoque. Menos dramático que el martillo de Thor, pero igual de poderoso para una máquina de corte por láser CNC.

Guiando la luz: Óptica y espejos

Los espejos dirigen; las lentes enfocan. Las ópticas manchadas roban potencia, por lo que la mayoría de los talleres realizan una limpieza rápida entre turnos. Utilice toallitas sin pelusa y disolvente autorizado. Las toallitas de papel rayan y cuestan vatios.

Aproximado: varía según la marca y la potencia.

Enfoque puntual: Lente mágica

La lente reduce el haz de luz a un punto muy fino. Un punto más pequeño, un corte más nítido: matemáticas sencillas. Los sensores automáticos de altura mantienen la lente a la distancia de una tarjeta de crédito por encima del metal, por lo que el corte se mantiene delgado y sin escoria. Práctico si su Máquina de corte por láser CNC para acero oscilaciones entre la lámina de 1 mm y la placa de 20 mm en el mismo turno.

Consejo rápido: ¿Oyes chisporrotear? Aumenta un poco la altura focal para evitar que las salpicaduras salpiquen tu objetivo.

Potencia y pulso: ajuste del vataje

Aumentar la potencia no siempre es la solución. Los metales blandos odian los bordes sobrecalentados; las planchas gruesas de carbono piden fuerza bruta. Los controladores actuales hacen malabarismos con el ciclo de trabajo, la frecuencia y la anchura de pulso, de modo que el láser de la máquina CNC actúa más como un bisturí que como un soplete.

Asistencia de gas: Oxígeno, nitrógeno y más

El gas auxiliar realiza tres funciones: despeja el metal fundido, protege el corte de la oxidación y, a veces, aumenta la energía. El oxígeno hace que el acero al carbono se corte más rápido (la oxidación añade calor), mientras que el nitrógeno mantiene los bordes inoxidables brillantes como un espejo, algo vital para las piezas de calidad alimentaria de las máquinas de corte por láser CNC de metal.

Es un hecho: Un sistema de fibra de 6 kW puede engullir 10.000 L de nitrógeno en una sola hora a pleno rendimiento.

Magos del software: De Cad a Cut

Anide las piezas como si fueran piezas de puzzle, añada microláminas, ejecute comprobaciones de colisión y, a continuación, pulse "Post". El software envía el código G maestro al controlador y su máquina de corte de metal por láser CNC cobra vida. Las bibliotecas en la nube incluso cotizan automáticamente los trabajos, le envían mensajes de texto cuando han terminado y se integran con su ERP. La comodidad se une al láser.

Cortar acero como mantequilla

Este es el gran éxito: una máquina de corte por láser CNC para acero puede cortar chapa de acero dulce de 25 mm a 0,6 m/min con bordes lo suficientemente limpios como para omitir el acabado secundario. ¿Quiere cortar acero inoxidable? Cambie a nitrógeno, ajuste el avance y continúe, sin cambios de herramienta ni plantillas. Se preguntará por qué su viejo equipo de plasma parece de la Edad de Piedra.

Peligro: Retire siempre las películas aceitosas de la placa. La neblina de aceite caliente puede incendiarse, sí, de verdad.

La seguridad ante todo: escudos, sensores y desconexiones

Los láseres pueden cegar más rápido de lo que pestañeas. Afortunadamente, las puertas entrelazadas, las cortinas de luz y los vertederos de rayos cuidan cada láser para máquina CNC. Añade extractores de humos para respirar aire fresco y no humo de zinc.

Mitos sobre el mantenimiento

¿Cree que los láseres necesitan técnicos de bata blanca a diario? No. La mayoría de las unidades de fibra sólo necesitan comprobar las lentes, cambiar los filtros y alinear los haces una vez al mes. Eso es menos TLC que un router de aficionado.

Cuadro de advertencias
Sáltate el cambio de filtro del enfriador y puede que cocines el resonador. Esa factura duele.

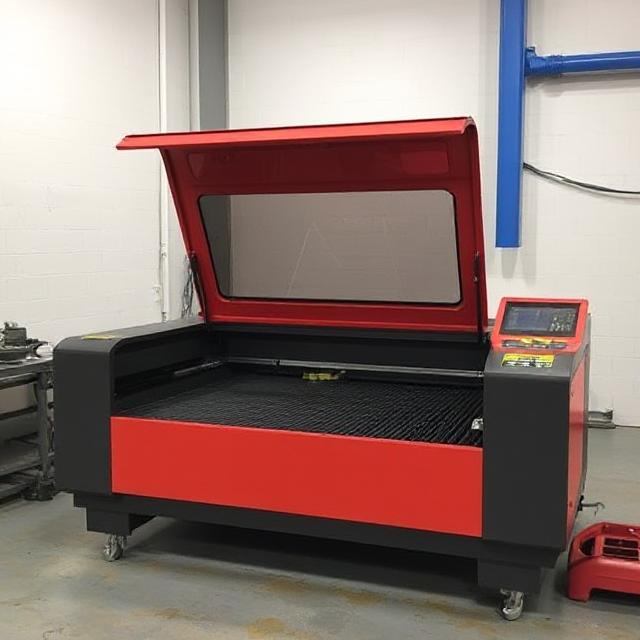

Cómo elegir su primera máquina de corte por láser CNC

¿Comprar? Equilibre la potencia en vatios, el tamaño de la bancada y la asistencia técnica. Una máquina de corte por láser CNC de fibra de 3 kW maneja chapas finas todo el día, pero los amantes de las chapas más gruesas podrían considerar 6 kW. Tenga en cuenta la mezcla de materiales que utilizará en el futuro: tal vez pase de la señalización a los accesorios pesados.

Sugerencia: Visite los talleres locales; pregunte a los operarios -no a los comerciales- qué es lo primero que se rompe y qué es lo que salva el día.

Conclusión

Así que ahí lo tienen: desde una chispa en el interior del resonador hasta un corte impecable en su banco de trabajo, el Máquina de corte por láser CNC es una danza de luz, movimiento e inteligencia. Hemos desentrañado su cerebro, su corazón y sus músculos, hemos aprendido por qué es importante elegir la gasolina y hemos disipado algunos temores sobre su mantenimiento. Recuerde, si necesita piezas nítidas en cuestión de minutos, una máquina de corte por láser CNC puede ser su fiel ayudante; sólo tiene que mantener la óptica limpia, el software actualizado y las puertas de seguridad cerradas.

Preguntas frecuentes

¿Qué grosor puede cortar un láser económico?

Las unidades de fibra de nivel básico de 1-2 kW suelen tener un máximo de 6 mm de acero dulce y 3 mm de acero inoxidable.

¿Necesito botellas de oxígeno para inoxidable?

No. El acero inoxidable prefiere nitrógeno o aire comprimido de taller para mantener los bordes limpios de plata.

¿Es ruidoso el corte por láser?

Sorprendentemente silencioso. Oirás el zumbido del enfriador y el silbido del gas de asistencia más que el propio corte.

¿Se puede grabar también con láser?

Sí. Reduzca la potencia, aumente la velocidad y podrá marcar logotipos o números de serie sin cambiar de herramienta.

¿Y los metales reflectantes como el latón?

Las fuentes de fibra modernas manejan bien el latón hasta un grosor moderado, pero utilizan ventanas protectoras para proteger la óptica de la retrorreflexión.
