¿Cómo afectan las tolerancias de la impresión 3D a la fabricación?

¿Alguna vez has impreso una pieza en 3D que no encajaba como esperabas? Puede que los agujeros estuvieran demasiado apretados o que los bordes no coincidieran con su diseño. A menudo es el resultado de las tolerancias de impresión 3D. Cuando las tolerancias son incorrectas, las piezas pueden deformarse, agrietarse o simplemente no cumplir las especificaciones.

La solución es prestar mucha atención a los parámetros de tolerancia de la impresión 3D. Concéntrese en cómo la altura de la capa, la elección del material y los ajustes de calibración pueden influir en las dimensiones de la pieza. Optimice estos factores con los pasos:

1. Calibre la impresora con regularidad.
2. Elija materiales adecuados.
3. Ajuste las características de diseño.
4. Pruebe y mida con frecuencia.

En este artículo, explicaremos por qué son importantes las tolerancias, cómo influyen tanto en la fabricación como en el desarrollo del producto, y las mejores prácticas para garantizar que sus impresiones salgan perfectas.

Tolerancias de impresión 3D: La clave del éxito de las piezas

Los baches, huecos o errores pueden desviar un proyecto de su curso. Por eso son tan importantes las tolerancias en la impresión 3D. Conseguir que estas tolerancias sean correctas sienta las bases para que las piezas encajen correctamente y funcionen como se pretende. Cada material y impresora pueden cambiar los resultados, por lo que un diseño preciso de las tolerancias es más importante que nunca.

Comprender las principales limitaciones

Las impresoras 3D se basan en la construcción capa por capa. El flujo de material, la temperatura y otros factores determinan las dimensiones. Estos elementos varían; las piezas pueden salir más grandes o más pequeñas de lo previsto. Las restricciones son la espina dorsal de la precisión; merece la pena vigilarlas.

El comportamiento material importa

Los plásticos se encogen al enfriarse, los metales pueden deformarse y las resinas pueden cambiar bajo la luz ultravioleta. Cada material se comporta de forma diferente una vez impreso. Es fundamental tener en cuenta la dilatación y la contracción. Pasar por alto estos cambios provoca desalineaciones, ajustes deficientes y construcciones desperdiciadas.

El postprocesado influye en el ajuste

Algunos pasos de acabado, como el lijado o el tratamiento térmico, pueden modificar el tamaño de la pieza. La eliminación de una pequeña fracción de material puede arruinar un ajuste apretado. Pulir capas más profundas también puede crear huecos. Incluya siempre los ajustes posteriores al proceso cuando planifique sus tolerancias.

Exactitud frente a precisión

La precisión se refiere a lo cerca que están las dimensiones impresas del diseño previsto. La precisión se refiere a la uniformidad con la que la impresora reproduce siempre esas dimensiones. Una impresora puede ser precisa pero no exacta, o viceversa. En la fabricación, ambas características son importantes para obtener piezas uniformes y fiables. Esa es la principal diferencia.

Comprender esta diferencia le ayuda a localizar el origen exacto de un problema. Si las piezas salen al azar con tamaños diferentes, le falta precisión. Si siempre salen con la misma diferencia, le falta precisión. Resuelva cada problema por separado ajustando el diseño, la configuración del firmware o los métodos de calibración. Concéntrese seriamente en los detalles.

Consideraciones sobre los materiales para la tolerancia

No todos los materiales se comportan igual. El PLA se imprime fácilmente pero puede volverse quebradizo con el tiempo, mientras que el ABS es más resistente, pero propenso al alabeo. Las resinas tienen mayor resolución, pero requieren un curado cuidadoso. Cada uno de estos materiales influye en lo ajustadas que pueden ser las tolerancias sin sacrificar la resistencia o la estabilidad.

Los plásticos de alta temperatura, como el policarbonato, pueden producir piezas resistentes, pero necesitan modificaciones específicas de la impresora. Metales impresos mediante fusión en lecho de polvo exigen controles ambientales aún más estrictos. Los filamentos blandos y flexibles pueden requerir una compensación por sobreextrusión. Conocer las peculiaridades de cada material le permite establecer expectativas realistas de precisión dimensional y evitar costosos fallos de impresión. Cada elección cuenta.

El papel de los ajustes de la cortadora

Su cortadora transforma los modelos 3D en instrucciones para la impresora. La altura de las capas, el porcentaje de relleno y la velocidad de impresión afectan a las tolerancias. Una velocidad demasiado alta puede introducir vibraciones y provocar errores dimensionales. Mientras tanto, el uso de una mayor altura de capa puede causar efectos escalonados, alterando las medidas finales de manera sutil. Es muy importante.

Los ajustes de temperatura de la cortadora también afectan a las tolerancias. El sobrecalentamiento puede hacer que el filamento rezume o se caiga, cambiando la geometría de la pieza. Un enfriamiento demasiado rápido puede provocar problemas de adherencia de las capas y posibles distorsiones. El ajuste fino de todos estos parámetros es un acto de equilibrio que garantiza una pieza más precisa, exactamente como se diseñó. La precisión lo es todo aquí.

Estrategias de calibración

Una calibración adecuada es clave para conseguir tolerancias de impresión 3D más ajustadas. Empiece por comprobar los ajustes de pasos por milímetro. Si están desajustados, todos los ejes se mueven incorrectamente, lo que provoca errores de dimensión. A continuación, verifique su multiplicador de extrusión para que el flujo de filamento coincida con las expectativas del cortador. Incluso un pequeño desajuste puede dar lugar a grandes desviaciones. Haga pruebas con regularidad.

La nivelación del lecho también cuenta. Un lecho irregular puede aplastar o estirar las primeras capas, desplazando las dimensiones finales. La calibración de la temperatura es otro factor importante, especialmente para los materiales que se funden en puntos más altos. Una distribución uniforme del calor significa que las capas se adhieren bien sin extenderse en exceso, lo que garantiza que la pieza coincida con el plano digital. El resultado son impresiones uniformes.

Ajustes de diseño

Diseñar piezas con las tolerancias previstas es un enfoque proactivo. Considere la posibilidad de añadir pequeñas desviaciones para los orificios o las juntas de ajuste a presión si sabe que su impresora tiende a imprimir ligeramente sobredimensionado. Incorpore chaflanes o filetes para facilitar el montaje. Los pequeños cambios en la fase de diseño pueden ahorrar horas de reimpresión posterior. Planifique desde el principio.

Las piezas que se solapan en los ensamblajes también exigen un diseño minucioso. Prevea holguras para tener en cuenta las incoherencias del mundo real. Una tolerancia demasiado ajustada puede bloquear las piezas entre sí cuando lo que se necesita es separarlas. Si es demasiado holgada, el ensamblaje se tambalea. Analice cada superficie de contacto para decidir el margen de maniobra necesario para que todo funcione correctamente. Piense con cuidado.

Verificaciones dimensionales y control de calidad

El control de calidad empieza por medir su piezas contra sus archivos CAD. Los calibres o micrómetros digitales le ayudarán a confirmar espesores, diámetros y geometría general. Si detecta que la medida es demasiado pequeña o demasiado grande, ajuste sus impresora ajustes o actualizar su diseño. Lleve un registro de estos datos para mejorar continuamente. La precisión sigue siendo vital.

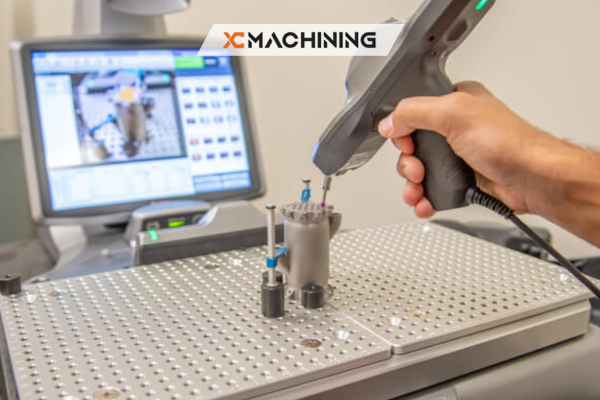

Algunas empresas utilizan sistemas de escaneado avanzados para las piezas críticas, generando mapas en color de las desviaciones con respecto al modelo original. Para proyectos generales de aficionados, basta con un simple conjunto de mediciones. El objetivo principal es identificar patrones y corregirlos antes de la producción en serie o el uso final. La calidad ahorra tiempo.

Factores de escala

A veces, la solución más fácil es escalar ligeramente el modelo. Si las impresiones salen 1% demasiado pequeñas, aumenta la escala en 1%. Este truco compensa la contracción o el crecimiento constantes.

Sin embargo, el escalado cambia todas las dimensiones, no sólo la prevista. Utilice este método con precaución y confírmelo con impresiones de prueba.

A continuación encontrará una referencia rápida para los ajustes de escala:

Compruebe siempre las medidas reales para obtener los mejores resultados.

Tolerancias en los distintos métodos de impresión 3D

Las impresoras FDM suelen tener líneas de capa que afectan a los detalles finos. Los métodos SLA o basados en resina consiguen superficies más lisas, pero pueden tener problemas de contracción durante el curado. SLS sinteriza el polvo con láser, lo que puede dar lugar a texturas ligeramente rugosas. Cada método presenta retos de tolerancia únicos que los diseñadores deben tener en cuenta en sus planes. Una consideración cuidadosa ayuda.

La inyección de aglutinante implica pegar el polvo, por lo que la resistencia de la pieza puede ser menor a menos que se infiltre o sinterice después. La fusión por chorro múltiple ofrece buenos detalles, pero exige condiciones ambientales estables. Con cada tecnología, la interacción del calor, el material y la mecánica de la máquina define los límites de las tolerancias aceptables. Elija bien para obtener resultados uniformes.

Repercusiones económicas de las tolerancias más estrictas

A medida que las tolerancias de la impresión 3D se hacen más estrictas, los costes pueden aumentar. Es posible que necesite materiales especializados o máquinas avanzadas con mejor resolución. Para mantener la precisión son necesarias velocidades de impresión más lentas, lo que aumenta la mano de obra y los gastos operativos. Equilibrar el beneficio de una mayor precisión con el coste es crucial para cualquier proyecto. Planifique su presupuesto.

A veces, un ligero compromiso en la precisión puede reducir el tiempo de impresión. Para piezas no críticas, adoptar una tolerancia moderada ayuda a evitar desperdicios. Además, se requieren menos revisiones de diseño cuando no se persiguen especificaciones ultra estrictas. Encontrar el punto óptimo entre los requisitos de rendimiento y las finanzas es vital para un desarrollo sostenible del producto. Piense primero en la eficiencia.

Impacto en la producción en masa

Cuando se pasa de la creación de prototipos a la fabricación a gran escala, la consistencia de las tolerancias se hace más urgente. Una pequeña desviación repetida miles de veces puede provocar fallos importantes en el montaje o devoluciones de productos. Garantizar que todas las impresiones cumplen las mismas especificaciones reduce el riesgo de lotes defectuosos y clientes descontentos. La eficacia, la calidad y la confianza son importantes.

Además, la ampliación implica hacer frente a la posibilidad de que las máquinas se conviertan en ordenadores.máquina variaciones. Una impresora puede funcionar a altas temperaturas y otra puede tener un diámetro de boquilla ligeramente diferente. Es crucial estandarizar los procedimientos de calibración en todas las impresoras. Esta uniformidad garantiza que cada pieza que sale de la línea cumple con la tolerancia requerida por su diseño, manteniendo la reputación de la marca. Fomenta la coherencia.

Prototipos funcionales

Los prototipos no son sólo modelos visuales; también prueban la funcionalidad en el mundo real. En el caso de piezas móviles o conjuntos mecánicos, las tolerancias determinan si todo se desliza, gira o articula sin problemas. Incluso si se trata de un prototipo único, conseguir unas dimensiones exactas puede predecir el rendimiento futuro e identificar fallos de diseño antes de la producción a gran escala. Es una información muy valiosa.

Los diseñadores suelen iterar varias veces, perfeccionando la tolerancia de cada versión para solucionar cualquier inconveniente. Un orificio ligeramente más pequeño o una ranura más grande pueden convertir un prototipo defectuoso en un producto final fiable. Al centrarse en las tolerancias desde el principio, se minimizan los cambios y se mantienen los plazos de desarrollo. Los mejores diseños ahorran tiempo rápidamente.

Efectos de postprocesado

El posprocesamiento puede alterar las tolerancias de la impresión 3D si no se tiene cuidado. El lijado, el alisado con vapor o los tratamientos químicos eliminan o remodelan las superficies. Cada pasada de papel de lija puede erosionar dimensiones críticas, estropeando potencialmente un ajuste que antes era perfecto. Saber hasta qué punto el postprocesado cambia la geometría es vital para obtener resultados finales precisos. Planifique en consecuencia.

El tratamiento térmico puede provocar una ligera dilatación o contracción, según el material. La pintura o el revestimiento añaden grosor, lo que puede cerrar pequeños huecos. Tenga siempre en cuenta estas modificaciones al diseñar e imprimir las piezas. Una rutina de postprocesado bien planificada contribuye a obtener un resultado predecible, garantizando que el modelo acabado esté a la altura de su diseño digital.

Errores comunes

Pasar por alto pequeños errores al principio puede convertirse en problemas mayores más adelante. Confiar únicamente en las hojas de datos del fabricante para conocer los índices de contracción puede inducir a error, ya que las condiciones del mundo real varían. Otro error es ignorar que distintos filamentos de la misma marca pueden comportarse de forma diferente. Probar cada lote es un hábito inteligente. Compruébelo todo dos veces.

Algunos diseñadores se olvidan de volver a comprobar las tolerancias de impresión 3D después de actualizar el slicer. Los nuevos algoritmos pueden cambiar la forma en que se apilan las capas, desplazando las dimensiones. Además, si el filamento no se almacena correctamente, puede absorber humedad y provocar una extrusión irregular. Cada detalle que se pasa por alto puede hacer que la impresión final se salga del rango aceptable, con la consiguiente pérdida de tiempo y materiales. Manténgase alerta.

Colaboración con los fabricantes

Si va a subcontratar sus impresiones 3D, la comunicación es crucial. Proporcione archivos CAD detallados con las tolerancias especificadas para que los fabricantes comprendan sus necesidades. Pregunte por la capacidad de sus máquinas, los materiales recomendados y sus experiencias anteriores. Un buen fabricante le orientará sobre las tolerancias viables y le sugerirá ajustes en el diseño si es necesario. Hable de los plazos por adelantado.

Algunas empresas están especializadas en impresiones con tolerancias estrictas, mientras que otras se centran en la producción a gran escala con especificaciones menos estrictas. Alinee los objetivos de su proyecto con un socio que tenga la experiencia adecuada. Proporcione información sobre las muestras de prueba para que puedan perfeccionar su proceso. Esta relación fomenta mejores resultados y reduce los costosos errores de comunicación. La colaboración conduce al éxito.

Conclusión

En resumen, las tolerancias de la impresión 3D deciden si las piezas precisas funcionan o fracasan bajo presión. Calibrando las impresoras, eligiendo los materiales adecuados y teniendo en cuenta el posprocesamiento, puede conseguir resultados uniformes y precisos. A medida que aumenta la escala del proyecto, el ajuste de las tolerancias es aún más esencial. Busque siempre un equilibrio entre coste, rendimiento y fiabilidad.

Preguntas frecuentes

¿Cómo se miden las tolerancias?

Utilice calibres digitales o micrómetros en varios puntos. Compare los resultados con su archivo CAD para comprobar la coherencia. Ajuste la configuración de la cortadora o la impresora si se repiten los errores. Documente estas mediciones para detectar tendencias a lo largo del tiempo. La calibración sigue siendo crucial para obtener piezas precisas que se ajusten a las dimensiones de diseño previstas. Sea minucioso.

¿Cuál es la mejor tecnología para ello?

SLA y DLP destacan en detalle gracias a sus precisos láseres o proyectores. SLS puede ofrecer estabilidad, pero se enfrenta a pequeñas inconsistencias de polvo. FDM, con un ajuste correcto, consigue tolerancias decentes pero normalmente líneas de capa más grandes. La elección ideal depende del presupuesto, la aplicación y la precisión de las piezas. Exacto".

¿Debe estar demasiado apretado/flojo?

Considere la posibilidad de introducir ligeros cambios en el diseño. Aumente o reduzca el diámetro de los orificios o modifique la anchura de las ranuras. Ajuste el multiplicador de extrusión para corregir la sobreextrusión o la infraextrusión. Puede ser útil escalar todo el modelo en un pequeño porcentaje. Vuelva a comprobar siempre las dimensiones después de las modificaciones para confirmar que ha alcanzado un ajuste aceptable para cada pieza. Es muy fácil.
