(PP) Polypropylène - Exigences relatives aux matériaux pour la conception des moules

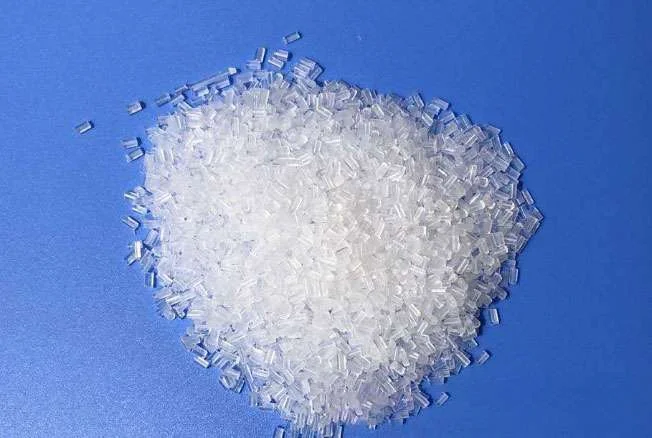

Le PP (polypropylène) est un polymère cristallin qui se caractérise par sa légèreté, son absence de toxicité et de goût, sa résistance à la corrosion, sa résistance aux températures élevées et sa grande résistance à la conception des moules. La résine de polypropylène destinée à l'injection est une particule blanche, semblable à de la cire.

Le polypropylène (PP) est l'un des polymères thermoplastiques les plus couramment utilisés dans la fabrication en raison de ses excellentes propriétés telles que sa faible densité, sa résistance aux produits chimiques et sa facilité de moulage. Lors de la conception de moules pour le PP, il est essentiel de comprendre les exigences de ce matériau afin de garantir des performances optimales du moule, la qualité des pièces et l'efficacité de la production. Cet article de blog présente les facteurs critiques à prendre en compte lors de la conception de moules spécifiques pour le polypropylène, notamment le comportement du matériau, la sélection du matériau du moule, les caractéristiques de conception et les considérations relatives au traitement.

Comprendre (PP) Propriétés du matériau polypropylène

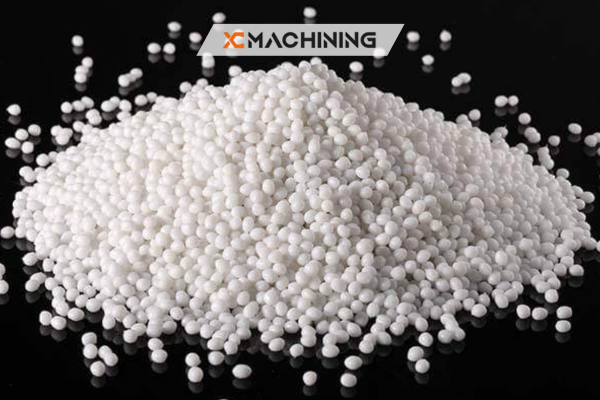

Le polypropylène est un matériau polyvalent et peu coûteux qui offre un équilibre entre la solidité, la flexibilité et la résistance aux produits chimiques et à la fatigue. Voici quelques-unes des principales propriétés qui influent sur la conception des moules :

• Faible température de fusion: Le PP a généralement une température de fusion d'environ 160-170°C (320-338°F). Les moules doivent donc être conçus pour résister à des contraintes thermiques modérées sans se déformer.
• Faible viscosité: Le PP a une viscosité relativement faible, ce qui signifie qu'il peut s'écouler facilement pendant le processus de fabrication. moulage par injection Le procédé d'injection est un procédé de fabrication. Cela permet de remplir rapidement les cavités complexes des moules, mais nécessite également un contrôle minutieux de la vitesse d'injection afin d'éviter les défauts tels que les jets ou les tirs courts.
• Rétrécissement: Le PP présente des taux de retrait modérés (généralement de l'ordre de 1-2%), dont il faut tenir compte dans la conception du moule pour s'assurer que les dimensions finales de la pièce sont conformes aux spécifications. Le retrait peut varier en fonction de la géométrie de la pièce, de l'épaisseur de la paroi et des conditions de traitement.
• Résistance chimique: Le PP est très résistant aux acides, aux alcalis et aux solvants organiques, ce qui en fait un choix idéal pour les conteneurs, les pièces automobiles et les dispositifs médicaux. Le matériau du moule ne doit pas réagir avec le PP pour éviter toute contamination ou dégradation.
• Résistance à la traction et aux chocs: Si le PP est solide et durable, sa résistance aux chocs peut varier. Pour les applications à fort impact, il convient de modifier les PP (comme l'ajout d'additifs pour le caoutchouc) peuvent être nécessaires, et la conception du moule doit tenir compte des variations potentielles des propriétés des matériaux.

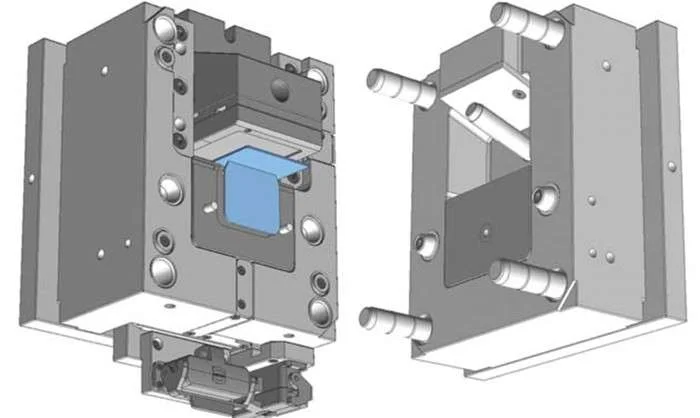

Caractéristiques de conception des moules en PP

Lors de la conception de moules pour le polypropylène, certaines considérations peuvent grandement influencer la réussite du projet :

• Placement de la ligne de séparation: Le plan de joint, où les deux moitiés du moule se rencontrent, doit être positionné de manière à minimiser son impact sur l'esthétique et la fonctionnalité de la pièce. Pour le PP, le plan de joint doit être placé de manière à éviter les zones où des concentrations de contraintes ou des points faibles pourraient apparaître.
• Conception de la porte: Le portillon est l'endroit où le PP fondu pénètre dans la cavité du moule. Différents types de portillons - tels que les portillons de bord, les portillons sous-marins ou les portillons à canaux chauds - doivent être sélectionnés en fonction de la géométrie et de l'esthétique de la pièce. Le portillon doit être conçu pour permettre un écoulement fluide du PP tout en minimisant le risque de défauts tels que les marques de brûlure ou les lignes de soudure.
• Ventilation: La faible viscosité du PP signifie qu'il est susceptible d'emprisonner de l'air dans la cavité du moule, ce qui peut entraîner des défauts. Une ventilation adéquate est essentielle pour permettre à l'air de s'échapper pendant le processus de fabrication. pièces moulées par injection. Des canaux d'aération appropriés doivent être placés à des endroits stratégiques près du plan de joint afin d'éviter les poches d'air, qui peuvent entraîner une dégradation du matériau ou des imperfections de surface.
• Épaisseur de la paroi: Même si le PP présente une bonne caractéristique d'écoulement, il convient d'éviter les épaisseurs de paroi excessives, car elles peuvent entraîner des temps de cycle longs et des exigences de refroidissement accrues. Le moule doit être conçu avec une épaisseur de paroi uniforme pour favoriser un refroidissement efficace et minimiser les problèmes de déformation ou de rétrécissement.
• Angles d'ébauche: Pour faciliter l'éjection des pièces du moule, les angles de dépouille doivent être inclus dans la conception. Un angle de dépouille de 1 à 2 degrés est généralement suffisant pour le PP, mais il peut être nécessaire de l'ajuster en fonction de la complexité et de la taille de la pièce.

Les exigences relatives à la conception des moules se reflètent principalement dans les aspects suivants :

1. considérations relatives à la liquidité :

En raison de l'excellente fluidité des matières premières du polypropylène, il convient de prêter attention à la profondeur de l'échappement d'injection lors de la conception du moule, de préférence pas plus de 0,03 mm, afin d'éviter l'apparition de débordements et d'éclaboussures. Des contraintes d'orientation importantes sont facilement générées près de la porte d'injection directe, ce qui entraîne un gauchissement et une déformation des pièces en polypropylène. moulage plastiqueLes portes directes doivent donc être utilisées le moins possible, en particulier pour les pièces plastiques plates avec de grandes surfaces de moulage.

2.Contrôle de la température des moules :

La température du moule joue un rôle essentiel dans la qualité des pièces plastiques en polypropylène, en particulier au cours de la fabrication. Trop peu de chaleur se traduit par des pièces présentant des problèmes d'orientation importants, une faible résistance au soudage et des surfaces ternes ; trop de chaleur peut entraîner des problèmes de gauchissement et de déformation ; il est donc essentiel d'établir des lignes directrices raisonnables pour fixer les températures des moules - généralement entre 50 et 9o C pour les produits présentant des exigences dimensionnelles plus élevées ; des températures plus élevées peuvent également être nécessaires en fonction des exigences.

3. la conception de la porte et de la glissière :

La conception de la porte et de la glissière est également un élément important de la conception des moules pour le polypropylène. La température du noyau doit être inférieure de plus de 5°C à celle de la cavité. Le diamètre de la glissière est généralement compris entre 4 et 7 mm, et la longueur de la porte en forme d'aiguille est d'environ 1 à 1,5 mm, avec un diamètre aussi petit que 0,7 mm. Pour les produits en plastique avec une chaîne rayée, la direction de remplissage de la matière fondue et le système de coulée doivent être bien conçus. En outre, le moule doit avoir une bonne performance d'échappement pour éviter les marques de rétrécissement.

4. structure du moule et autres détails :

La conception du moule pour le polypropylène doit également tenir compte de l'épaisseur uniforme des parois, d'une pente de démoulage suffisante, d'une transition graduelle et douce dans les parties de transition et de la prévention des angles vifs. La surface du moule doit être lisse et peu rugueuse. Parallèlement, les trous d'évacuation et les rainures doivent être suffisants pour permettre l'évacuation en temps voulu de l'air et des gaz contenus dans la matière fondue.

Contrôle de la qualité et essais

Pour garantir la qualité des pièces en polypropylène produites, il faut procéder à des inspections et à des essais approfondis. Les tests les plus courants sont les contrôles dimensionnels, l'inspection visuelle pour déterminer si les pièces sont conformes aux normes de qualité. défautsLes moules doivent être conçus de manière à permettre une inspection facile et un contrôle de la qualité pendant la production, afin de réduire au minimum les défauts et les retouches. Les moules doivent être conçus avec des caractéristiques qui facilitent l'inspection et le contrôle de la qualité pendant la production, afin de minimiser les défauts et les reprises.

Conclusion

La conception de moules pour le polypropylène exige une connaissance approfondie des propriétés du matériau, de son comportement pendant le moulage et des défis uniques qui l'accompagnent. En prenant soigneusement en compte les facteurs mentionnés ci-dessus, les concepteurs de moules peuvent créer des moules efficaces et de haute qualité qui maximisent les avantages du polypropylène tout en minimisant les défauts et les problèmes de production. Qu'il s'agisse de pièces simples ou de géométries plus complexes, une conception optimale des moules pour le PP est la clé d'une fabrication réussie et d'un processus de production sans heurts.
