Applications courantes du processus de moulage sous pression dans les industries modernes

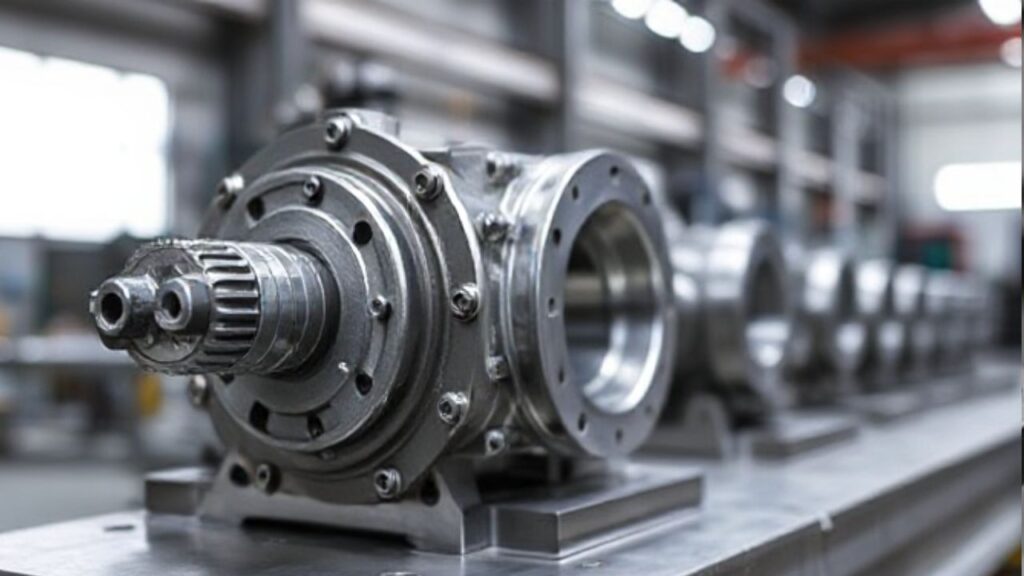

Processus de moulage sous pression dans les industries modernes

Table des matières

Vous êtes-vous déjà demandé comment tant de produits métalliques, des pièces automobiles aux minuscules boîtiers électroniques, sont fabriqués avec autant de rapidité et de précision ? Vous n'êtes pas le seul. Il peut être difficile de savoir quelle méthode de fabrication permet d'obtenir des pièces d'une taille et d'une forme aussi homogènes. C'est là qu'intervient le processus de moulage sous pression.

Lorsque vous avez besoin de composants métalliques aux dimensions constantes, le processus de moulage sous pression est une excellente option.

Dans cet article, nous expliquerons l'évolution du moulage sous pression, nous comparerons les différents types et alliages, nous explorerons les principales applications industrielles et nous nous pencherons même sur les tendances futures. À la fin de votre lecture, vous comprendrez pourquoi l'industrie du moulage sous pression est si importante. processus de moulage sous pression reste un favori pour la production de pièces robustes et fiables.

Les premiers jours du processus de moulage sous pression

Le moulage sous pression a débuté au XIXe siècle, principalement pour les outils de l'industrie de l'imprimerie. Au fil du temps, les inventeurs ont affiné la technique, en utilisant des moules et une pression élevée pour façonner les métaux en fusion. Cette approche a gagné en popularité car elle permettait de produire des pièces de qualité uniforme. Aujourd'hui, le processus de moulage sous pression répond à d'innombrables demandes de l'industrie moderne.

Expériences pionnières

Les premières expériences consistaient à déverser manuellement du plomb fondu dans des moules rudimentaires à l'aide de poches. Les ingénieurs se sont rapidement rendu compte que l'ajout d'une pression externe permettait d'obtenir des pièces plus nettes et plus denses. Malgré une technologie limitée, ces humbles racines ont jeté les bases de machines avancées qui produisent aujourd'hui des formes complexes avec une intervention humaine minimale.

L'essor de l'industrialisation

Au cours de la révolution industrielle, les usines ont cherché des moyens plus rapides de fabriquer des produits. cintrage des métaux
des composants. Les méthodes traditionnelles, comme le moulage au sable, avaient leurs limites. Avec l'essor de la production mécanisée, les machines de moulage sous pression ont évolué. Ces machines ont accéléré la fabrication des pièces, stimulant des industries telles que l'imprimerie, l'électroménager et, finalement, le secteur automobile en plein essor.

Les avancées modernes

Avec le temps, des matériaux comme l'aluminium et le zinc ont remplacé les métaux plus lourds. Les systèmes automatisés ont amélioré l'efficacité, permettant une production de masse sans faille. Des commandes numériques contrôlent désormais la température, la pression et l'alignement du moule. Les fondeurs modernes peuvent affiner chaque aspect, garantissant ainsi que le processus de moulage sous pression répond aux spécifications les plus strictes.

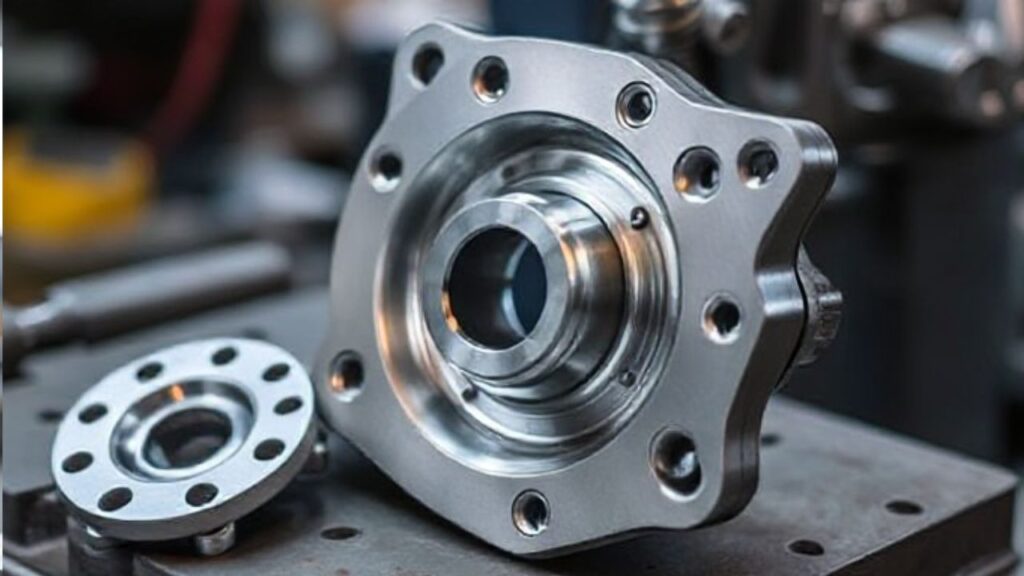

Qu'est-ce que le moulage sous pression ?

processus de moulage sous pression

Le procédé de moulage sous pression est une méthode de mise en forme du métal dans laquelle le métal en fusion est injecté dans un moule en acier trempé. Une forte pression maintient le métal en fusion dans le moule. prototypes métalliques jusqu'à ce qu'il refroidisse et se solidifie pour prendre la forme souhaitée.

À bien des égards, c'est comme faire des biscuits. Vous disposez d'un moule (l'emporte-pièce) ; vous versez la pâte (le métal en fusion) et vous la laissez se former avant de retirer la forme finale. La différence est que le moulage sous pression utilise des machines spécialisées et peut atteindre des températures et des pressions extrêmement élevées.

Pourquoi choisir le moulage sous pression ?

Les entreprises choisissent le processus de moulage sous pression pour plusieurs raisons impérieuses :

  1. Précision dimensionnelle: Les pièces sortent avec des tolérances serrées, ce qui réduit les étapes de finition.
  2. Finitions de surface: Le moule en acier offre des surfaces lisses, parfois même presque polies.
  3. Vitesse: Les machines automatisées produisent des pièces rapidement.
  4. Efficacité des matériaux: La ferraille peut souvent être recyclée en métal fondu.
  5. Longévité: Les pièces moulées sous pression sont connues pour leur durabilité et leurs performances constantes.

Si vous souhaitez une technique qui allie rapidité, précision et polyvalence, le moulage sous pression et la tôlerie prend souvent le pas sur des options telles que le moulage au sable ou le forgeage.

Alliages courants pour la coulée sous pression

Les différents métaux offrent des résistances, des coûts et des caractéristiques de finition uniques. Examinons de plus près les alliages les plus couramment utilisés dans le secteur de la construction. processus de moulage sous pression.

AlliageDensité (g/cm³)Point de fusion (°C)Résistance à la traction typique (MPa)Propriétés principalesApplications courantes
Aluminium~2.7~66090-310Léger, bon rapport résistance/poids, résistant à la corrosionBlocs moteurs automobiles, boîtiers électroniques, appareils ménagers
Zinc~6.6~420100-200Excellente fluidité, facile à couler, supporte les parois minces, rentablePetits engrenages, connecteurs, articles de décoration, électronique grand public
Magnésium~1.74~650160-250Extrêmement léger, résistance décente, bonne usinabilitéComposants aérospatiaux, colonnes de direction automobiles, outils électriques
Laiton~8.5~900-940200-550Haute résistance, résistant à l'usure, finition de surface visuellement attrayanteAccessoires de plomberie, quincaillerie décorative, pièces d'instruments de musique
Plomb/étain (rare)~11,3 (plomb)~327 (plomb)10-40Point de fusion bas, facile à former, utilisation spécialisée (par exemple, fusibles à basse température)Joints, roulements, certaines pièces moulées à basse température (par exemple, éléments de fusibles)

Le choix dépend souvent de la fonction de la pièce, du poids requis, de la résistance à la corrosion et du budget. Par exemple, l'aluminium est un matériau de prédilection lorsque la résistance et la légèreté sont importantes, comme dans le cas des blocs moteurs de voitures ou des châssis d'ordinateurs portables.

Méthodes de moulage sous pression

Si tous les processus de moulage sous pression impliquent l'injection de métal en fusion dans un moule en acier, l'application de la pression peut varier. Il existe deux formes principales : la méthode de la chambre chaude et celle de la chambre froide. Chacune présente des avantages distincts et convient à des alliages spécifiques.

En général, les systèmes à chambre chaude plongent le mécanisme d'injection directement dans le bain de métal en fusion. Les systèmes à chambre froide versent le prototypage de tôles dans une chambre séparée. Voyons pourquoi ces différences sont importantes dans le processus de moulage sous pression.

Moulage sous pression à chaud

Les machines à chambre chaude disposent d'un réservoir de métal en fusion à l'intérieur même de la machine. Un mécanisme en "col de cygne" aspire le métal dans la matrice lorsqu'il est activé. Le système d'injection étant constamment en contact avec le métal liquide, les temps de cycle sont rapides.

  • Alliages courants: Zinc, magnésium et certains matériaux à base de plomb.
  • Avantages: Cycle rapide, efficace pour les métaux à bas point de fusion.
  • Limites: Les métaux ayant un point de fusion très élevé (comme l'aluminium) peuvent corroder les pièces internes de la machine.

Le saviez-vous ? Le moulage en chambre chaude permet souvent de produire des formes complexes ou des pièces à parois minces en grandes quantités, grâce à sa rapidité d'injection.

Moulage sous pression en chambre froide

Moulage sous pression en chambre froide

Dans les systèmes à chambre froide, le métal en fusion est versé à la louche ou dans une chambre "froide" séparée, puis un piston hydraulique le pousse dans le processus de moulage sous pression. Cette conception permet d'isoler les composants d'injection de la machine de la matière fondue à haute température, ce qui est utile lorsque l'on travaille avec des métaux susceptibles d'éroder le mécanisme.

  • Alliages courants: Aluminium, laitonet parfois du magnésium.
  • Avantages: Convient aux alliages ayant des points de fusion plus élevés.
  • Inconvénients: Des cycles plus lents parce qu'il faut transporter le métal en fusion du four à la chambre de coulée.

Les installations de chambres froides sont idéales pour la production de composants robustes en aluminium ou en laiton, qui sont souvent utilisés dans les boîtiers automobiles ou les raccords aérospatiaux.

Considérations relatives à la conception du moulage sous pression

Une bonne conception peut rationaliser le processus de moulage sous pression, tandis qu'une mauvaise conception peut entraîner des défauts ou des coûts inutiles. Les ingénieurs équilibrent soigneusement :

  1. Épaisseur de la paroi: Trop épais, vous gaspillez du matériau ; trop fin, le métal risque de ne pas se remplir correctement.
  2. Angles d'ébauche: Légers amincissements qui facilitent le démoulage des pièces.
  3. Côtes et patrons: Renforts internes qui ajoutent de la solidité sans poids supplémentaire.
  4. Filets: Les coins arrondis réduisent la concentration des contraintes.
  5. Système de portillon: Canaux guidant le métal en fusion dans la cavité pour un écoulement fluide.

L'ajout de ces facteurs au début de la phase de conception permet de gagner du temps et de réduire les retouches. Cela permet également de passer plus facilement de la conception à la production en série.

Applications automobiles

L'un des utilisateurs les plus notables du procédé de moulage sous pression est l'industrie de l'acier. l'industrie automobile. Les constructeurs automobiles ont besoin de pièces solides, légères et reproductibles en grand nombre. Les blocs moteurs en aluminium moulé sous pression en sont un excellent exemple. Ils permettent de réduire le poids du véhicule et d'améliorer le rendement énergétique.

  • Boîtiers de transmission: Ils protègent les engrenages critiques tout en maintenant l'intégrité structurelle.
  • Blocs moteurs: Plus léger que la fonte, mais suffisamment résistant pour supporter une chaleur intense et des vibrations.
  • Roues et jantes: De nombreuses jantes en alliage sportives reposent sur de l'aluminium moulé sous pression robuste.

Les véhicules devenant de plus en plus complexes, de plus en plus d'assemblages - des supports de tableau de bord aux composants des ceintures de sécurité - tirent parti du métal moulé sous pression pour une qualité constante.

Électronique et télécommunications

Quand on pense à électroniqueSi l'on se réfère à l'image de l'homme, on peut penser à des circuits imprimés ou à des boîtiers en plastique. Pourtant, les composants moulés sous pression sont essentiels dans de nombreux gadgets. Ils protègent des interférences électromagnétiques (EMI) et constituent des boîtiers robustes pour les équipements sensibles.

  • Cadres pour smartphones: Certaines coques de smartphones sont en métal moulé sous pression pour une sensation d'élégance.
  • Boîtiers de satellites: Les conceptions à espace limité exigent une résistance maximale pour une masse minimale.
  • Engrenages du réseau: Les routeurs et les boîtiers de commutation sont souvent équipés de boîtiers métalliques pour gérer la chaleur et protéger les pièces internes.

Faits: Les petits connecteurs et les embouts de câble peuvent également être moulés sous pression, ce qui garantit des dimensions constantes et des connexions de câble sûres.

Industrie aérospatiale

Les avions, les fusées et les satellites ont besoin de pièces qui pèsent moins lourd mais qui résistent à des conditions extrêmes. La précision du moulage sous pression s'accorde bien avec aérospatiale demandes.

  1. Composants du moteur: Les aubes de turbines, les boîtiers et les supports peuvent être fabriqués à partir d'alliages avancés.
  2. Luminaires de cabine: Les compartiments supérieurs et les cadres des sièges peuvent être moulés sous pression pour réduire le poids total de l'avion.
  3. Boîtier avionique: Les instruments de vol sensibles nécessitent des boîtiers robustes et résistants aux interférences électromagnétiques.

La sécurité étant cruciale, les fabricants de l'industrie aérospatiale s'appuient sur un contrôle de qualité strict. Heureusement, le processus de moulage sous pression permet d'obtenir des pièces uniformes qui passent des inspections rigoureuses.

Biens de consommation et appareils ménagers

Faites le tour de votre maison et vous y trouverez de nombreuses fonte des métaux souvent cachés dans des gadgets. Leurs cadres robustes offrent une grande durabilité tout en maintenant le poids des produits à un niveau raisonnable.

  • Appareils de cuisine: Pensez aux bases des mixeurs ou aux poignées des cafetières.
  • Quincaillerie de porte: Serrures, poignées et garnitures de portes décoratives.
  • Accessoires de salle de bains: Les corps de robinets peuvent être moulés sous pression et recevoir ultérieurement un revêtement décoratif.
  • Outils électriques: Des boîtiers robustes protègent les moteurs internes contre les chutes et les chocs.

Ce succès est dû en grande partie à la capacité du moulage sous pression à créer des surfaces élégantes et épurées. Les fabricants peuvent même intégrer des logos ou des noms de marque directement dans le moule pour obtenir un aspect haut de gamme.

Contrôle de la qualité et inspection

Quel que soit le secteur, les pièces défectueuses peuvent entraîner des retours, des risques pour la sécurité ou des dommages à la marque. Le contrôle de la qualité est vital à chaque étape du processus de moulage sous pression.

  • Contrôles dimensionnels: Les outils tels que les pieds à coulisse ou les machines à mesurer les coordonnées (CMM) permettent de s'assurer que les pièces correspondent aux spécifications du plan.
  • Essais aux rayons X: Utilisé pour repérer les vides internes ou la porosité.
  • Tests d'étanchéité: Essentiel pour les pièces manipulant des fluides, il garantit l'absence de fissures capillaires.
  • Inspections de surface: Identifier les défauts cosmétiques susceptibles de nuire à l'image de marque.

Attention: Même de minuscules bulles d'air piégées pendant la coulée peut affaiblir une pièce. Il faut toujours procéder à des inspections approfondies pour détecter rapidement les problèmes de porosité.

La combinaison de tests automatisés et manuels permet de contrôler étroitement la cohérence des produits avant de les expédier.

Durabilité dans le moulage sous pression

Dans le monde d'aujourd'hui, soucieux de l'environnement, comment le moulage sous pression se situe-t-il ? Heureusement, il possède des qualités écologiques intrinsèques.

  1. Recyclage des matériaux: Les déchets et les rebuts peuvent être refondus, ce qui réduit les déchets au minimum.
  2. Efficacité énergétique: Des temps de cycle rapides peuvent se traduire par une réduction de la consommation totale d'énergie par pièce.
  3. Solutions légères: Dans des secteurs comme l'automobile, l'allègement des pièces permet de réduire la consommation de carburant.
  4. Longue durée de vie du produit: Les composants durables nécessitent souvent moins de remplacements, ce qui réduit l'utilisation globale des ressources.

Bien que la fusion du métal nécessite de l'énergie, les améliorations constantes apportées à la technologie des fours et aux contrôles des processus poussent le processus de moulage sous pression vers une plus grande durabilité.

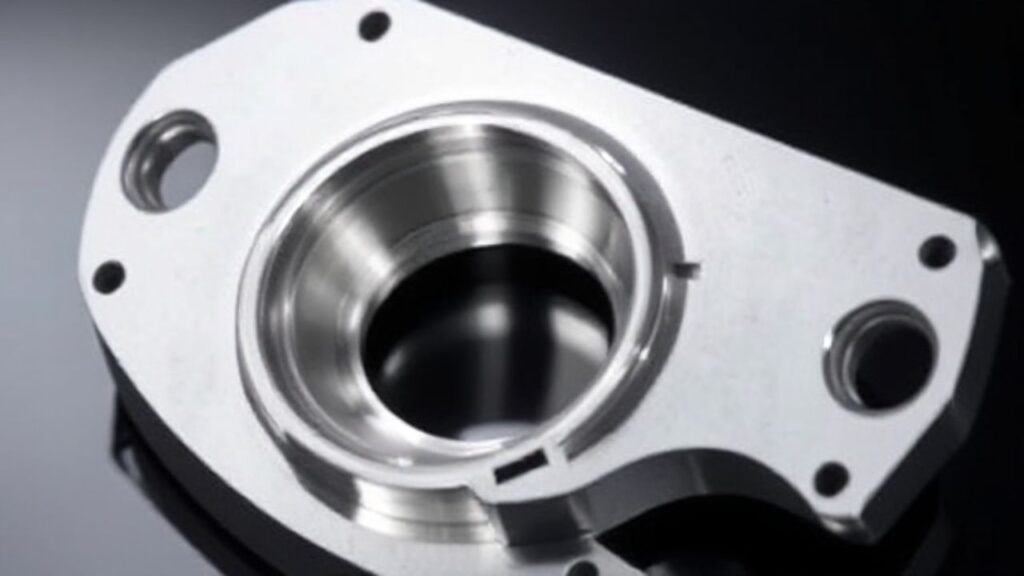

Tendances futures en matière de moulage sous pression

Tendances futures en matière de moulage sous pression

La technologie évolue rapidement, tout comme le moulage sous pression. Voyons ce qui se profile à l'horizon :

  • Simulations avancées: Les logiciels peuvent désormais prédire comment le métal en fusion s'écoulera dans le moule, ce qui permet d'ajuster les conceptions avant la production.
  • Noyaux et inserts imprimés en 3D: Les procédés hybrides permettent aux fabricants de créer des formes internes complexes.
  • Automatisation et robotique: Les bras robotisés peuvent prendre en charge le dosage, l'éjection des pièces et l'inspection, ce qui améliore l'homogénéité.
  • Alliages à haute résistance: Recherche de nouveaux métaux présentant une meilleure résistance à la température ou une meilleure tolérance au stress.

Comme les industries exigent une production plus rapide et des conceptions plus complexes, le processus de moulage sous pression continuera d'évoluer pour relever de nouveaux défis.

Conclusion

Le processus de moulage sous pression a prouvé sa valeur à maintes reprises, que ce soit dans les voitures, les smartphones, les avions ou les appareils ménagers de tous les jours. En injectant du métal en fusion dans des moules en acier sous haute pression, les fabricants obtiennent des pièces d'une précision, d'une solidité et d'une rapidité remarquables. Grâce à la souplesse de conception, au choix des alliages et aux contrôles automatisés, il n'est pas surprenant que d'innombrables industries s'appuient sur le processus de moulage sous pression pour assurer une production fiable et en grande quantité.

Si vous envisagez une méthode de fabrication qui allie performance et rentabilité, le moulage sous pression mérite que vous vous y intéressiez. Au fur et à mesure que la technologie progresse, nous pouvons nous attendre à des prouesses encore plus impressionnantes de la part de cette méthode éprouvée de mise en forme du métal.

FAQ

Le moulage sous pression permet-il de traiter des pièces métalliques de grande taille ?

Absolument. Certaines grandes machines peuvent couler des pièces pesant plusieurs kilogrammes ou plus. Toutefois, pour les pièces extrêmement massives, il serait plus pratique d'utiliser d'autres méthodes, comme le moulage en sable.

Le moulage sous pression est-il coûteux par rapport à d'autres méthodes ?

Les coûts initiaux, en particulier pour l'outillage, peuvent être élevés. Mais si vous produisez de nombreuses pièces, le coût par pièce diminue considérablement.

Le procédé ne fonctionne-t-il que pour les métaux à bas point de fusion ?

Pas nécessairement. Bien que les métaux comme l'aluminium et le zinc soient les plus courants, il est également possible de mouler sous pression du magnésium ou du laiton. La conception de la machine doit simplement correspondre à la température de fusion du métal.

Comment les finitions décoratives sont-elles ajoutées aux pièces moulées sous pression ?

Les surfaces peuvent être plaquées, peintes ou revêtues de poudre. Les pièces moulées sous pression présentent souvent des finitions lisses dès leur sortie du moule, ce qui les rend parfaites pour des traitements supplémentaires.

Puis-je incorporer des trous filetés ou des inserts dans les composants moulés sous pression ?

Oui, les moules peuvent comporter des caractéristiques telles que des bossages ou des éléments de quincaillerie supplémentaires. Vous pouvez également usiner les filets après la coulée pour plus de précision si nécessaire.
