Pièces usinées CNC pour le prototypage automobile

Pièces usinées CNC pour le prototypage automobile

Table des matières

Meta Description : Découvrez comment les pièces usinées CNC pour l'automobile accélèrent le prototypage automobile grâce à la vitesse, la précision et la flexibilité - astuces de conception, conseils des fournisseurs et tendances futures.

Vous avez esquissé sur une serviette de table le prochain gadget automobile qui fera fureur, mais transformer ce gribouillis en métal - ou en plastique - qui se logera sous le capot vous effraie. Pièces usinées CNC pour l'automobile Le prototypage promet de combler cette lacune, mais vous pouvez vous demander : "Cela va-t-il faire exploser mon budget ? Peut-il respecter les tolérances exigées par mon compartiment moteur ? Et à quelle vitesse puis-je voir, toucher et tester le produit réel ?".

Réponse courte : L'usinage CNC se distingue par le fait qu'il

  • Des prototypes livrés en quelques jours
  • Clous avec tolérances de ±0,02 mm
  • Manipulation de tous les matériaux, de l'aluminium à l'acier. PEEK
  • S'adapte en douceur aux faibles volumes de production
  • S'adapte parfaitement aux modifications apportées à la CAO

Dans ce guide, nous expliquerons pourquoi les machinistes adorent les prototypes, nous comparerons la magie du 3 axes à celle du 5 axes, nous vous présenterons des astuces de conception permettant de réaliser des économies, nous vous mettrons en garde contre les pièges, nous vous présenterons des matériaux et nous jetterons un coup d'œil sur les technologies du futur.

Pièces usinées CNC pour l'automobile: Vitesse, précision, liberté

Pièces usinées CNC pour l'automobile

Un concept car change plus souvent de tenues qu'un mannequin. Cette évolution constante exige une fabrication à la fois rapide comme l'éclair et précise comme le rasoir. L'usinage CNC fournit des blocs bruts aujourd'hui et des courbes finies demain, car le code commande les fraises et non les moules à long délai de livraison.

Vous téléchargez un fichier STEP pendant le déjeuner et les pièces apparaissent sur votre établi avant la réunion de la semaine suivante. Mieux encore, le processus se répète sans frais d'outillage chaque fois que vous modifiez une nervure ou un patron. Cette souplesse vaut de l'or lorsque les délais et les budgets se comportent comme des gremlins malicieux. De plus, les machines modernes respectent des tolérances suffisamment serrées pour permettre la réalisation d'assemblages fonctionnels sous le capot - il n'est plus question de pièces d'impression "assez proches" fondant à côté d'un turbo. Et n'oubliez pas, Pièces usinées CNC pour l'automobile peuvent être fabriqués à partir des mêmes alliages que ceux utilisés par votre voiture de série, ce qui vous permet d'obtenir des données d'essai solides comme le roc.

Réduire de moitié les délais d'exécution

Gagner des semaines sur le calendrier n'est pas magique, c'est mathématique. Sautez la fabrication des moules, téléchargez le code et les puces volent en quelques heures. Les ingénieurs itèrent deux fois plus vite et devancent leurs concurrents sur le marché.

Répéter sans crainte

Changer une dimension ? Pas de problème. Il suffit de réafficher le programme et de le réexécuter. La CNC ne sanctionne pas les modifications comme le fait l'outillage d'injection, ce qui permet de laisser libre cours à la créativité.

Tenir les tolérances comme un pro

Vous avez besoin d'une planéité de ±0,01 mm sur une bride d'accouplement ? Les pièces d'usinage CNC à 5 axes destinées aux prototypes automobiles atteignent régulièrement ce chiffre, ce qui permet de réaliser des tests d'étanchéité et des assemblages sous pression sans problème.

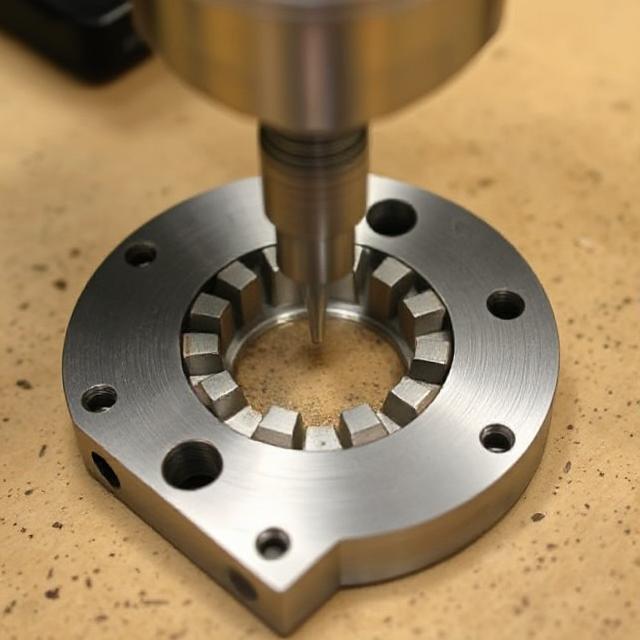

Comprendre les bases des pièces usinées CNC

Comprendre les bases des pièces usinées CNC

La commande numérique par ordinateur peut sembler complexe, mais il faut la comparer à une manette de jeu vidéo pour les outils de coupe. Vous fournissez à la machine un plan numérique et elle déplace les fraises ou les tours le long des axes X, Y, Z et parfois A et B. Des copeaux tombent et des pièces apparaissent. Des copeaux tombent et des pièces apparaissent. Parce que les outils de coupe tracent votre CAD exactement, la répétabilité monte en flèche. C'est pourquoi les équipementiers choisissent Pièces de machines CNC pour l'automobile La fabrication à la main lors des essais de supports critiques pour les accidents ou des maquettes de culasses. Même les coureurs amateurs peuvent envoyer des fichiers à une boutique en ligne et recevoir des pommeaux de levier de vitesse en aluminium usiné, prêts à être utilisés sur les circuits.

Info : Les prototypes usinés coûtent généralement 30 à 50 % de moins que les pièces métalliques imprimées en 3D à volume égal.

Des choix de matériaux au service de la performance

L'acier offre une résistance imbattable, l'aluminium une légèreté essentielle et les plastiques techniques supportent des conditions chimiques extrêmes. Tous ces éléments sont essentiels lors de la sélection des matériaux pour les pièces usinées CNC destinées aux applications automobiles. L'aluminium 7075 est parfait pour les rotules de suspension légères mais résistantes, tandis que le PEEK chargé de verre résiste à des températures de charge d'admission de 250 °C. Lorsque la précision est importante, l'utilisation de pièces usinées CNC pour l'automobile permet de créer des passages complexes en un seul réglage à 5 axes, ce qui améliore à la fois l'efficacité et les performances. Les traitements de surface améliorent encore la qualité : l'anodisation prévient la corrosion, le nickelage augmente la dureté et le grenaillage prépare les pièces usinées CNC pour l'automobile à des tests de fatigue rigoureux.

Conseil rapide: Indiquez les surfaces critiques dans votre dessin afin que le machiniste les protège lors de la fixation.

Conseils de conception pour réduire les coûts d'usinage

Les chanfreins, les rayons et la portée de l'outil dictent les dollars. Maintenez l'épaisseur des parois au-dessus de 1 mm, évitez les contre-dépouilles, sauf si elles sont vitales, et alignez les trous profonds sur l'axe Z. Produisez des lots de petites pièces en une seule fois afin de réduire les changements d'opérateurs. N'oubliez pas que le choix de la meilleure machine CNC pour les pièces automobiles n'est pas seulement une question d'équipement, c'est aussi une question de conception pour cet équipement. En cas de doute, interrogez votre atelier dès le début ; il vous proposera des ajustements qui réduiront le temps de cycle de plusieurs heures.

Suggestion : La conversion des angles intérieurs aigus en congés de 2 mm permet souvent de diviser par deux les passes d'usinage.

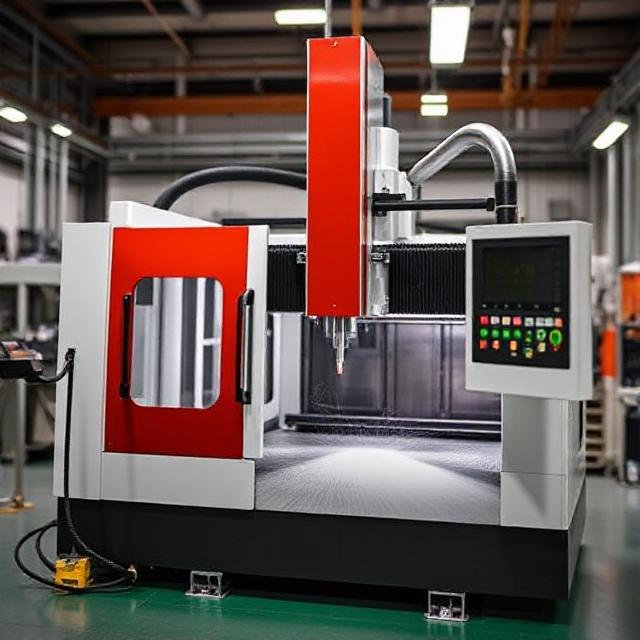

Quand choisir une CNC 5 axes plutôt que 3 axes ?

Quand choisir une CNC 5 axes plutôt que 3 axes ?

Cinq axes permettent à la fraise de s'incliner et de tourner, attaquant les éléments dans toutes les directions. Cela signifie que vous pouvez terminer les pales de turbos complexes en une seule fois au lieu de six. Pour les collecteurs d'admission fluides ou les étriers de frein à angles multiples, Usinage CNC à 5 axes de pièces pour l'automobile de gagner des jours et d'améliorer la précision en évitant les reprises de serrage. Bien sûr, les taux horaires augmentent, mais la réduction du nombre d'opérations compense souvent le surcoût. Évaluez la géométrie : si trois faces nécessitent des angles composés, l'axe 5 est votre nouveau meilleur ami.

Danger : La réorientation d'une pièce partiellement usinée peut introduire des erreurs de désalignement supérieures à la tolérance recherchée.

Comment travailler avec un fournisseur de pièces d'usinage CNC

Commencez par des dessins clairs - D&T, spécifications des matériaux, finition de surface et quantité - lorsque vous planifiez vos pièces usinées CNC pour l'automobile. Faites part de l'objectif du prototype dès le début afin que le fournisseur puisse recommander des alternatives intelligentes, comme le remplacement du Ti-6Al-4V par le 17-4 PH lors des tests initiaux. Pour choisir le bon fournisseur de pièces usinées CNC pour l'automobile, il faut évaluer ses délais de livraison, ses capacités machines, ses outils d'inspection internes et sa réactivité. Un fournisseur de premier plan de pièces usinées CNC pour l'automobile examinera de manière proactive vos fichiers CAO avant de vous soumettre un devis, ce qui vous permettra d'éviter des surprises coûteuses. Demandez toujours des rapports d'inspection détaillés : il est bien moins coûteux de détecter les problèmes à temps que de traiter les défaillances lors d'un test sur banc d'essai.

Fait : les fournisseurs réputés fournissent des rapports CMM indiquant au moins 10 dimensions clés par pièce.

Tester et valider votre prototype

Prototype en main, faites-en la preuve. Soumettez cette barre d'accouplement en aluminium à un effort au banc jusqu'à ce qu'elle cède. Soumettez le corps de papillon en PEEK à un cycle thermique de -40 °C à 200 °C, puis mesurez à nouveau la concentricité de l'alésage. Utilisez un colorant bleu pour inspecter les surfaces d'étanchéité. Lorsque les pièces passent, vous pouvez les mettre à l'échelle en toute confiance. Et en cas d'échec, modifiez la CAO et relancez la production. Pièces usinées CNC pour l'automobile rapidement. Les boucles d'itération se resserrent et les risques liés au projet diminuent.

Avertissements : Ne testez jamais un prototype inattendu sur la voie publique : c'est un cauchemar en termes de responsabilité !

Du prototype à la production

Une fois la conception stabilisée, le volume augmente. Vous pouvez vous en tenir aux pièces de machines CNC pour l'automobile pour les préséries inférieures à 1 000 unités, car l'absence d'outillage signifie qu'il n'y a pas de retard. Pour les volumes plus importants, les mêmes données d'usinage facilitent la conception des fixations ou des moules de coulée sous pression. Les stratégies hybrides - usinage des faces d'accouplement critiques sur les pièces moulées - permettent de maintenir les tolérances sans se ruiner.

Les pièges les plus courants et comment les éviter

Sur-tolérance augmente les coûts ; faire correspondre la tolérance à la fonction. Ignorer l'évacuation des puces dans des poches profondes favorise la casse de l'outil. Sauter les revues de conception passe du simple au complexe du jour au lendemain. Ordinles pièces avant la certification des matériaux risque d'avoir des propriétés mécaniques incohérentes. Vérifiez les dessins, communiquez et appuyez-vous sur votre équipe. CNC fournisseur de pièces d'usinage pourr automobile l'expérience - ils ont tout vu.

ÉcueilConséquenceCorrection rapide
±0,005 mm où ±0,05 mm fonctionneAugmentation des coûts de 4 foisDétendre la tolérance
Trou borgne d'une profondeur supérieure à 10רChocs et chutes d'outilsAjouter un orifice de décharge
Angle interne aigu à 90Extra EDM opUtiliser un rayon de 2 mm

Tendances futures du prototypage CNC automobile

Attendez-vous à ce que les CAM qui optimise les parcours d'outils afin de réduire les temps de cycle de 30 %. Les ateliers d'usinage diffusent désormais en direct les inspections en cours de fabrication, ce qui permet aux ingénieurs de surveiller les coupes à distance. Par ailleurs, les machines hybrides passent de la fabrication additive de métal à la finition soustractive dans une seule enceinte, ce qui est idéal pour les supports remplis de treillis. Les fluides de coupe durables réduisent l'empreinte carbone, ce qui est important à l'heure où les réglementations se durcissent. Les meilleure machine CNC pour les pièces automobiles peut même prévoir l'usure de l'outil et commander automatiquement des remplacements avant l'apparition d'une bavure.

Conclusion

La technologie CNC transforme rapidement le croquis de votre serviette en une réalité prête pour la route. En choisissant les bons matériaux, en s'appuyant sur la technologie 5 axes de la Usinage CNC de pièces pour l'automobile lorsque la géométrie l'exige, et en s'associant avec un Fournisseur de pièces d'usinage CNC pour l'automobileAvec le système de gestion de la qualité, vous raccourcissez les cycles de développement sans sacrifier la précision. Concevez intelligemment, testez avec rigueur, répétez librement et adaptez en douceur ; Pièces usinées CNC pour automobile prototypes vous donner le volant de l'innovation - 13e mention réalisée.

FAQ

Pourquoi préférer la CNC à l'impression 3D pour les prototypes métalliques ?

La CNC permet d'obtenir une finition de surface plus fine, des tolérances plus étroites et une gamme de matériaux plus large, en particulier des alliages à haute résistance qui résistent au gauchissement.

Combien de temps faut-il pour usiner une seule pièce en aluminium ?

Pour un support de la taille d'une boîte à chaussures avec des caractéristiques modérées, comptez 2 à 4 heures de broche et un jour de plus pour le contrôle qualité et l'expédition.

Le 5 axes est-il toujours meilleur que le 3 axes ?

Pas si votre pièce est une simple plaque. Utilisez l'axe 5 lorsque les caractéristiques se situent sur plusieurs plans ou nécessitent des angles composés.

Quel est le métal le moins cher pour les essais dans le compartiment moteur ?

L'aluminium 6061-T6 offre un équilibre entre le prix, l'usinabilité et la tolérance à la chaleur jusqu'à 150 °C.

Puis-je réutiliser le code du prototype pour la production ?

Souvent, oui. Des modifications mineures pour les changements d'outils sont courantes, mais les parcours d'outils de base sont généralement transférés.

Comment puis-je savoir si ma conception est "sur-tolérée" ?

Demandez à votre machiniste de signaler les dimensions inférieures à ±0,05 mm ; nombre d'entre elles ne sont pas critiques pour la fonction et peuvent être desserrées.
