Qu'est-ce qu'un prototype de fraisage CNC ? Un guide pas à pas

Avez-vous déjà vu une pièce brillante en métal ou en plastique et vous êtes-vous demandé comment on pouvait en fabriquer un ou deux échantillons sans mettre en place toute une chaîne de production ? Si cette question vous semble mystérieuse, vous êtes au bon endroit. De nombreux concepteurs de produits et ingénieurs relèvent ce défi en adoptant une approche de prototypage par fraisage CNC. Il s'agit d'un moyen efficace de créer rapidement des pièces d'essai sans les longs délais d'attente ou les dépenses importantes de la production de masse.

Un prototype de fraisage CNC est un échantillon de pièce fabriqué par une fraiseuse commandée par ordinateur. Dans ce blog, nous vous expliquerons ce qu'est le fraisage CNC, comment les prototypes prennent vie et quelles sont les étapes qui garantissent des pièces précises et fonctionnelles. Nous aborderons également les matériaux courants, les flux de travail typiques et les meilleures pratiques pour faire de votre premier (ou prochain) projet une réussite.

L'essor du prototypage par fraisage CNC

Fraisage CNC a commencé à être reconnue à la fin du 20e siècle. Elle offrait une approche qui changeait la donne : façonner des blocs de matériau sous le contrôle d'un ordinateur. Les premières machines étaient encombrantes et lentes, mais la technologie a évolué rapidement. Aujourd'hui, un prototype de fraisage CNC peut être produit rapidement et s'intégrer dans des laboratoires de haute technologie ou même dans de petits ateliers.

Les premières commandes numériques

À l'origine, les ingénieurs utilisaient des bandes ou des cartes perforées pour programmer les mouvements des outils. Techniques de fraisage avancées suivaient ces codes méticuleusement. Bien que primitif par rapport aux systèmes modernes, il a jeté les bases de la création automatisée de pièces, alimentant les efforts de développement des industries de l'aérospatiale et de l'automobile.

Le passage à la CFAO

Lorsque les ordinateurs sont devenus abordables, les concepteurs sont passés du dessin manuel aux logiciels de CAO. La FAO a ensuite converti les dessins numériques en parcours d'outils. Cette synergie a simplifié le processus de fraisage, réduisant les erreurs humaines. Résultat ? Des délais d'exécution plus courts et des transitions plus fluides entre le concept et la pièce réelle.

Une précision abordable

Avec la baisse des coûts du matériel, les amateurs et les petites entreprises ont également adopté la CNC. Bureau machines à fraiser a permis aux innovateurs de créer des prototypes sans avoir recours à des budgets d'usine gigantesques. Soudain, un prototype de fraisage CNC pour un bras de robot ou une pièce de drone personnalisée est devenu accessible à presque tous ceux qui ont une bonne idée.

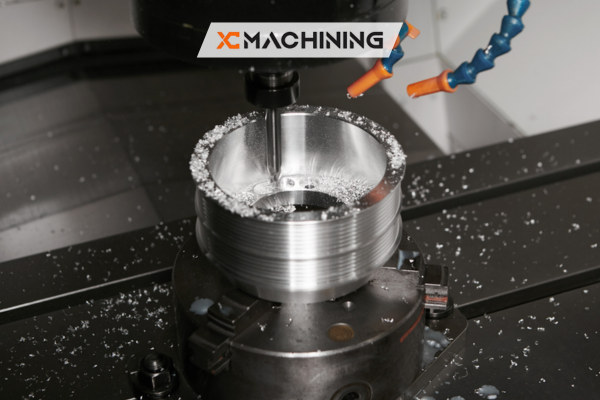

Comprendre le fraisage CNC

CNC est l'abréviation de Computer Numerical Control (commande numérique par ordinateur). Il s'agit de donner à un ordinateur un plan détaillé de la manière de déplacer un outil de coupe autour d'un bloc de matériau, en coupant des copeaux jusqu'à ce qu'une forme apparaisse. Il s'agit en quelque sorte d'une sculpture par soustraction. La broche de la machine fait tourner un outil de coupe (une fraise en bout, par exemple) et la pièce reste fixée sur la table ou l'étau. Chaque passage enlève un peu plus de matière jusqu'à ce que le prototype réponde aux spécifications précises de la conception.

Cette méthode soustractive s'oppose à la méthode additive. Impression 3D. L'impression 3D permet de créer des couches à partir de rien. Avec le fraisage CNC, vous sculptez des couches à partir d'un plus gros morceau. L'un des avantages du fraisage est qu'il permet de fabriquer des pièces à partir de métaux denses ou de plastiques spéciaux qui pourraient être difficiles ou impossibles à imprimer.

Pour la géométrie avancée, les machines peuvent se déplacer sur plusieurs axes, certains allant même jusqu'à 5 axes. Cela signifie que l'outil de coupe peut s'incliner et tourner autour de la pièce à usiner, atteignant des angles qu'une simple configuration à 3 axes ne peut pas atteindre. Résultat ? Les surfaces et les contours complexes deviennent faciles à réaliser.

Matériaux courants pour les prototypes de fraisage CNC

Les prototypes peuvent être fraisés à partir d'une large gamme de matériaux, chacun présentant des avantages et des inconvénients uniques. En voici un bref aperçu :

1. Aluminium: Léger et facile à usiner, populaire pour les prototypes mécaniques.
2. Acier: Solide et durable, mais peut nécessiter des vitesses de coupe plus lentes.
3. Acier inoxydable: Résistant à la rouille, convient aux pièces médicales ou alimentaires.
4. Laiton: Grande usinabilité, excellent pour les engrenages ou les pièces décoratives.
5. Plastiques (ABS, Nylon, Delrin): Economique, facile à couper, utilisé pour des essais rapides.

Certains prototypes avancés utilisent du titane ou des composites à base de fibre de carbone, mais ces matériaux peuvent faire grimper les coûts. Pour la plupart, l'aluminium et les plastiques ABS constituent un bon début : ils sont faciles à travailler et largement accessibles.

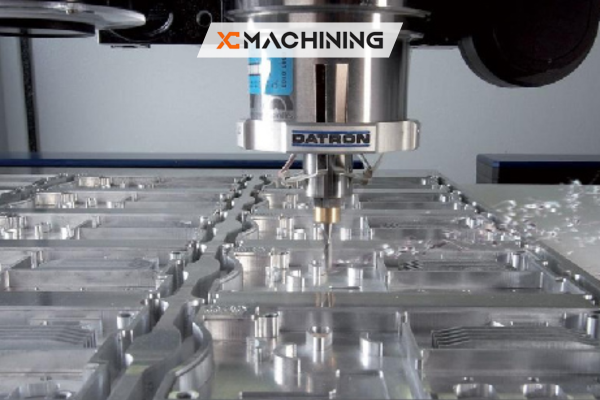

Le flux de travail du prototype de fraisage CNC

Chaque prototype de fraisage CNC suit généralement un parcours similaire, même si les détails peuvent varier.

Étape 1 : Conception et design

Tout commence avec un logiciel de CAO comme SolidWorks, Fusion 360 ou Inventor. Vous créez un modèle 3D de la pièce, y compris chaque trou, congé et fente. La précision est importante, car le opérations de fraisage à facettes suivront votre plan numérique.

Étape 2 : Création de parcours d'outils et de FAO

Le logiciel de FAO (parfois intégré au même programme) traduit votre modèle 3D en une série d'instructions machine. Ces instructions, connues sous le nom de code G, indiquent à la Machines CNC où déplacer l'outil de coupe et à quelle vitesse le faire tourner. L'étape de la FAO est cruciale : elle définit la stratégie de coupe, y compris la profondeur de chaque passe.

Étape 3 : Configuration de la machine

Un opérateur ou un ingénieur installe l'outil de coupe adéquat (fraise en bout, fraise à bille, foret) dans la broche. Il serre ou fixe le bloc de matériau sur la table de travail de la fraise. Il met également la machine à zéro, afin qu'elle connaisse le point de référence de départ (l'"origine").

Étape 4 : Fraisage

Appuyez sur "Start" et le broyeur suit les instructions du code G. L'outil tourbillonne à des milliers de tours/minute, rasant soigneusement le matériau. L'outil tourbillonne à des milliers de tours/minute, rasant soigneusement la matière. En fonction de la complexité, cette opération peut prendre de quelques minutes à quelques heures. La machine peut changer d'outil automatiquement pour différentes caractéristiques, comme le perçage de trous puis le chanfreinage des bords.

Étape 5 : Inspection et finition

Une fois la machine terminée, vous retirez la pièce. Contrôlez les dimensions critiques à l'aide d'un pied à coulisse ou d'une machine à mesurer tridimensionnelle (MMT). Si tout est en ordre, vous pouvez procéder aux étapes de finition, comme le ponçage des bords rugueux ou l'application de revêtements. Et voilà ! Votre prototype de fraisage CNC est terminé.

Table : Choix du matériau pour votre prototype

Voici une comparaison rapide des matériaux les plus courants :

(Remarque : l'usinabilité est une échelle générale ; les vitesses de coupe et l'outillage varient en fonction de la machine et de la qualité de l'alliage).

Comparaison entre le prototypage par fraisage CNC et d'autres procédés

Tournage CNC

Tournage CNC consiste à faire tourner la pièce au lieu de l'outil. Cette méthode est idéale pour les pièces cylindriques telles que les arbres ou les poulies. Bien que vous puissiez réaliser un prototype de cette manière, cette méthode est limitée si votre conception présente des formes complexes au-delà de la géométrie ronde.

Impression 3D

Les procédés additifs superposent les matériaux. Ils sont parfaits pour les pièces creuses ou très détaillées qu'il est difficile d'usiner. Cependant, toutes les imprimantes ne traitent pas bien les métaux durs. En outre, la finition de la surface peut nécessiter un traitement ultérieur si vous souhaitez obtenir un aspect poli.

Moulage par injection

Si vous avez besoin de milliers ou de millions de pièces en plastique, moulage par injection est efficace. Toutefois, le coût initial des moules est élevé. Pour quelques prototypes seulement, le fraisage CNC est généralement moins cher et plus rapide. Aucun outil coûteux n'est nécessaire.

Fabrication de tôles

Fabrication de tôles plier et couper des tôles fines. Pour les boîtiers et les supports, ce procédé peut s'avérer plus approprié. En revanche, si votre projet consiste en un bloc volumineux ou comporte des poches, c'est le fraisage qui l'emporte. L'essentiel est d'adapter le procédé à votre projet.

Meilleures pratiques pour le fraisage CNC de prototypes

Vous avez un projet. Vous avez hâte d'appuyer sur "Start". Avant de le faire, tenez compte des conseils suivants :

1. Conception pour l'usinabilité: Évitez les canaux trop étroits ou les poches trop profondes qui nécessitent des outils spéciaux.
2. Choisir le bon outil: Un outil de dégrossissage pour enlever la matière en vrac, puis un outil de finition pour obtenir des surfaces lisses.
3. Attention à la tenue de l'ouvrage: Veillez à bien serrer ou fixer la pièce. Les vibrations nuisent à la précision.
4. Modifier les vitesses et les flux: Des matériaux différents préfèrent des vitesses de coupe différentes. Un tableau de référence rapide ou les conseils d'un machiniste expérimenté sont utiles.
5. Laisser une marge de finition: Si vous avez besoin d'une surface parfaite, prévoyez plusieurs passages avec une surépaisseur de finition pour enlever un minimum de matière à la fin.

Conseil rapide: Testez toujours votre parcours d'outils en mode simulation pour détecter les erreurs. Une petite erreur dans le code peut conduire à des outils cassés ou à une pièce endommagée.

Conclusion

Un prototype de fraisage CNC est plus qu'une simple pièce d'essai : c'est un aperçu de l'avenir de votre produit. En sculptant des formes précises à partir de matériaux bruts sous la direction d'un ordinateur, vous obtenez des échantillons d'une qualité proche de celle de la production en une fraction du temps. Qu'il s'agisse d'un cadre de drone en aluminium ou d'un engrenage mécanique en plastique, le fraisage CNC peut tout prendre en charge.

Si vous souhaitez réduire les coûts, accélérer le développement ou simplement voir vos idées prendre vie, un prototype de fraisage CNC pourrait être la solution idéale. En adoptant la bonne approche de conception, en choisissant les bons matériaux et en prêtant attention aux détails, vous serez surpris de la rapidité avec laquelle vos concepts se transforment en pièces tangibles et testables.

FAQ

Un prototype de fraisage CNC est-il uniquement destiné aux métaux ?

Non. Bien que les métaux soient populaires, de nombreux ateliers usinent également des plastiques tels que l'ABS, le nylon ou le Delrin. Le choix du matériau dépend de la fonction de votre prototype, de son budget et de ses performances.

Combien de temps faut-il pour terminer un prototype de fraisage CNC ?

C'est variable. Les pièces simples peuvent prendre moins d'une heure, tandis que les pièces complexes avec de multiples changements d'outils peuvent prendre plusieurs heures, voire plusieurs jours. La complexité de la conception et l'efficacité de la machine jouent un rôle important.

Quel est le meilleur logiciel pour la conception d'une CNC ?

Les choix les plus courants sont Fusion 360, SolidWorks et Inventor. Ils intègrent des fonctions de CAO (conception) et de FAO (parcours d'outils), ce qui facilite le passage des modèles numériques aux pièces physiques.

Ai-je besoin d'une machine 5 axes pour réaliser de bons prototypes ?

Pas toujours. De nombreux prototypes peuvent être réalisés sur une machine à 3 ou 4 axes. La machine à 5 axes est idéale pour les surfaces complexes ou les configurations réductrices, mais elle peut s'avérer excessive pour les formes plus simples.

Un prototype de fraisage CNC peut-il être utilisé pour la production finale ?

Parfois, oui. Si vous n'avez besoin que de petits lots, le fraisage CNC peut produire les pièces finales. Pour les grandes séries, des méthodes telles que le moulage par injection ou le moulage sous pression peuvent s'avérer plus rentables.
