Usinage de prototypes métalliques : Des solutions de précision pour l'innovation

Êtes-vous curieux de savoir comment les inventeurs transforment leurs idées en pièces métalliques, parfois du jour au lendemain ? Il peut sembler magique de voir briller un objet qui n'existait pas auparavant. En fait, c'est le résultat de l'usinage de prototypes métalliques, un processus qui combine des outils pilotés par ordinateur, une ingénierie astucieuse et de la créativité.

L'usinage de prototypes métalliques vous permet de transformer rapidement un concept en une pièce métallique physique. Il utilise des fraises, des tours ou d'autres équipements d'usinage commandés par ordinateur pour enlever de la matière d'un bloc de métal. Dans ce guide du débutant, nous aborderons le prototypage rapide, explorerons les étapes de l'usinage de prototypes métalliques, comparerons les métaux les plus courants, partagerons des conseils de conception, et bien plus encore. À la fin de ce guide, vous en saurez suffisamment pour faire passer votre idée de produit au niveau supérieur, plus rapidement que vous ne l'auriez jamais cru possible.

Histoire rapide de l'usinage de prototypes métalliques

Le prototypage rapide a commencé à attirer l'attention à la fin des années 1980. Au début, des techniques comme le stéréolithographie (une forme d'impression 3D) a dominé la scène. Mais l'usinage de prototypes métalliques a rapidement rattrapé son retard, offrant des pièces plus solides et pleinement fonctionnelles. Avec l'amélioration des logiciels et des machines-outils, l'usinage de prototypes est devenu une méthode de choix pour la fabrication d'échantillons métalliques de précision.

Les premières inventions

Les ingénieurs ont découvert que la commande d'un cutter par un code informatique, connu sous le nom de Usinage CNCL'utilisation de l'acier inoxydable a permis un façonnage rapide et précis du métal. Les prototypes, qui prenaient auparavant des semaines, ont été réalisés en quelques jours. Cette transformation a aidé les industries à tester des concepts plus rapidement, réduisant les cycles de conception de près de la moitié.

Adoption généralisée

Au fur et à mesure des progrès technologiques, les amateurs et les petites entreprises ont également eu accès au métal. Machines-outils à commande numérique. Des moulins à commande numérique de bureau et des services d'usinage en ligne ont vu le jour. Aujourd'hui, il n'est plus nécessaire de disposer d'un entrepôt massif ou d'un budget important pour produire des prototypes métalliques qui rivalisent avec des pièces de qualité industrielle.

Innovations modernes

Aujourd'hui, les logiciels de conception numérique et les machines multi-axes permettent de créer rapidement des formes complexes. Les procédés hybrides combinent les méthodes additives et soustractives, mêlant Impression 3D avec Découpe CNC. Grâce à ces avancées, l'usinage de prototypes métalliques aide les entreprises à affiner leurs produits à un stade précoce, à réduire leurs coûts et à pénétrer les marchés en toute confiance.

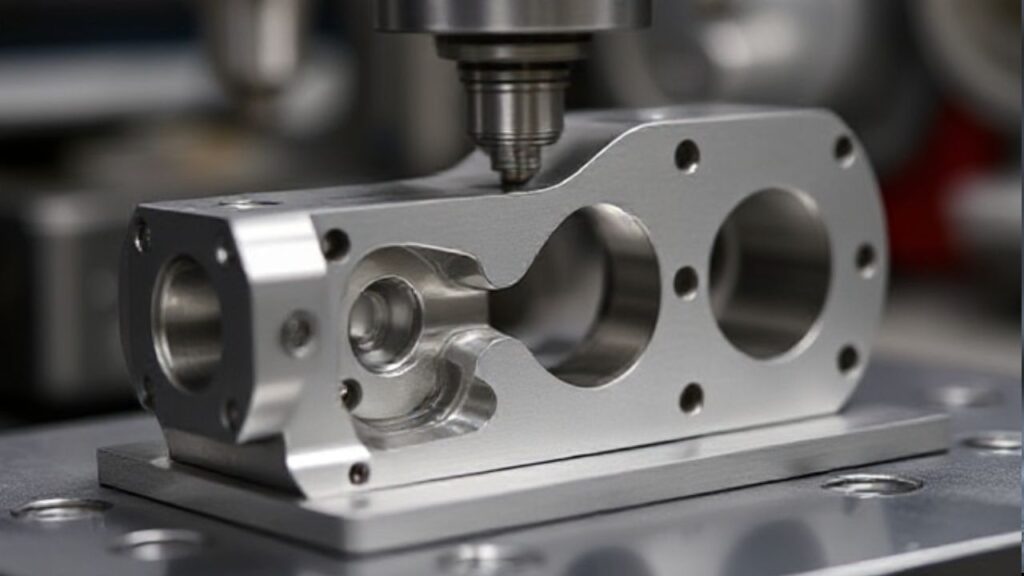

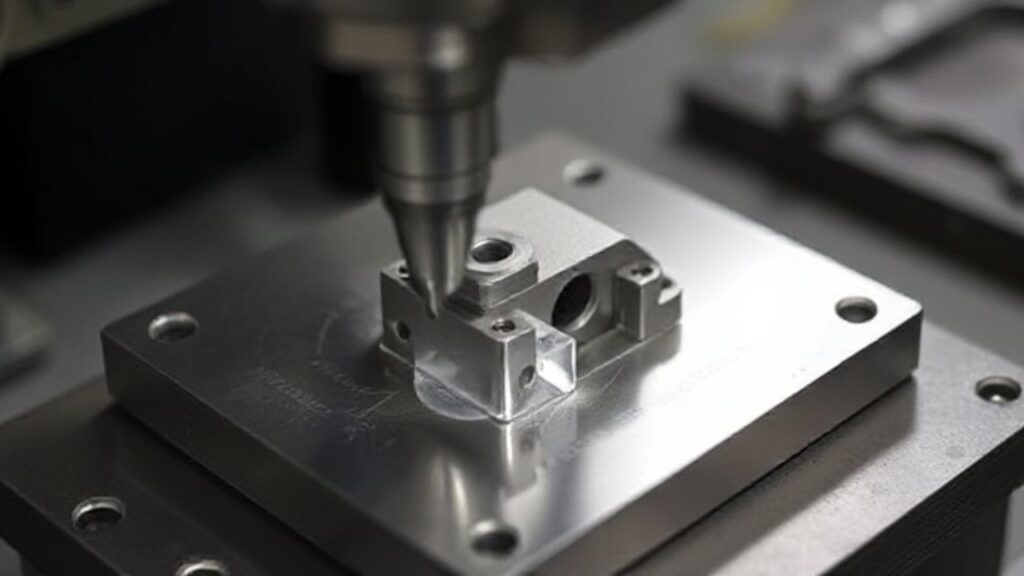

Qu'est-ce que l'usinage de prototypes métalliques ?

L'usinage de prototypes métalliques est l'art et la science qui consistent à prendre une ébauche de métal - souvent de l'aluminium, de l'acier ou du titane - et à la sculpter pour en faire un composant prêt à être testé. Contrairement à la production de masse, l'accent est mis sur la rapidité et la flexibilité. Vous voulez un petit lot - ou même une seule pièce - pour voir si votre conception tient la route dans le monde réel.

Imaginez que vous ayez en tête une nouvelle pièce de bicyclette. Avant d'investir dans de grands moules ou un outillage spécialisé, vous pouvez faire fraiser une seule pièce en aluminium. Vous pouvez alors voir comment elle s'adapte à un vrai vélo, tester sa résistance et recueillir de précieux commentaires. Si des modifications sont nécessaires, vous ajustez rapidement votre fichier de conception et produisez un nouveau prototype. Ce cycle itératif est le moteur de l'innovation moderne en matière de produits.

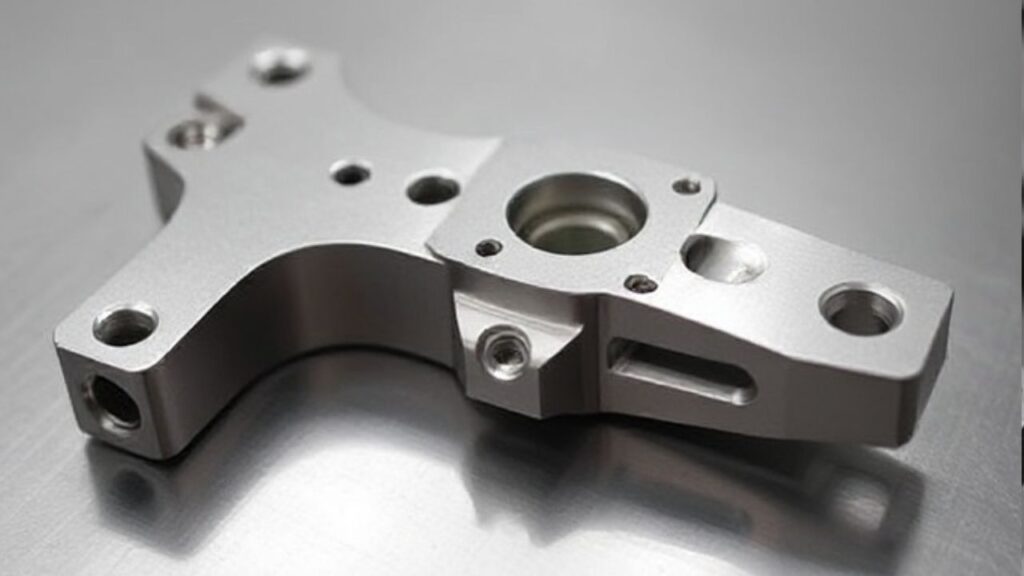

Comparaison entre l'usinage de prototypes métalliques et d'autres méthodes

Il existe plusieurs façons de donner vie à une idée. Vous pouvez imprimer en 3D un échantillon de plastique, couler une forme approximative en résine ou même sculpter quelque chose à la main. Alors, pourquoi choisir l'usinage de prototypes métalliques ?

1. Une force réaliste: Les prototypes métalliques peuvent supporter les contraintes et la chaleur, tout comme les pièces finales.
2. Haute précision: Les machines CNC suivent votre dessin jusqu'à la plus petite mesure.
3. Choix des alliages: Choisissez parmi l'aluminium, l'acier inoxydable, le titane, le laiton, etc.
4. Finitions lisses: Les surfaces usinées sont souvent presque finies à la sortie de la machine.
5. Évolutif: Lorsque votre prototype est parfait, les mêmes machines peuvent produire des lots en petite série.

Si votre conception exige des performances réelles en métal et des tolérances serrées, le prototypage métallique est une approche imbattable.

Le processus de prototypage rapide

Première étape : la conception

Prototypage rapide commence dans le monde numérique. Vous créez - ou importez - un modèle 3D à l'aide d'un logiciel de CAO (conception assistée par ordinateur). Le modèle doit refléter toutes les dimensions, tous les trous et toutes les courbes de votre pièce.

Deuxième étape : Conversion CAM

Ensuite, le logiciel de FAO (fabrication assistée par ordinateur) interprète la géométrie de votre CAO. Il détermine comment la machine enlèvera le matériau, quels outils utiliser et dans quel ordre. Les parcours d'outils, les vitesses et les avances sont définis ici.

Troisième étape : L'usinage

Une fois les instructions prêtes, une fraise ou un tour à commande numérique se met au travail. Une fraise typique à 3 axes peut déplacer un outil de coupe le long des axes X, Y et Z, pour découper le métal. Les machines plus perfectionnées utilisent 4 axes ou même CNC à 5 axes mouvement pour les géométries complexes.

Quatrième étape : Post-traitement

Une fois que le Fraisage CNC ou Tournage CNC est terminée, vous pouvez nettoyer les bords ou appliquer un finition de la surface. Pour les prototypes, vous souhaitez souvent que votre pièce ait un aspect soigné afin d'impressionner les investisseurs ou les parties prenantes. Des étapes simples comme le sablage ou le microbillage peuvent faire des merveilles.

Cinquième étape : Test

Enfin, vous utilisez ou testez sous contrainte votre pièce dans l'environnement pour lequel elle a été conçue. Si vous décelez des défauts de conception, modifiez votre modèle CAO et recommencez un nouveau cycle d'essais. usinage de prototypes métalliques jusqu'à ce qu'il soit parfait.

Métaux couramment utilisés pour l'usinage de prototypes

Voici un tableau pratique comparant certains métaux populaires pour les prototypes à rotation rapide :

(Remarque : les prix réels et la disponibilité peuvent varier d'une région à l'autre. Consultez toujours votre fournisseur pour connaître les coûts exacts).

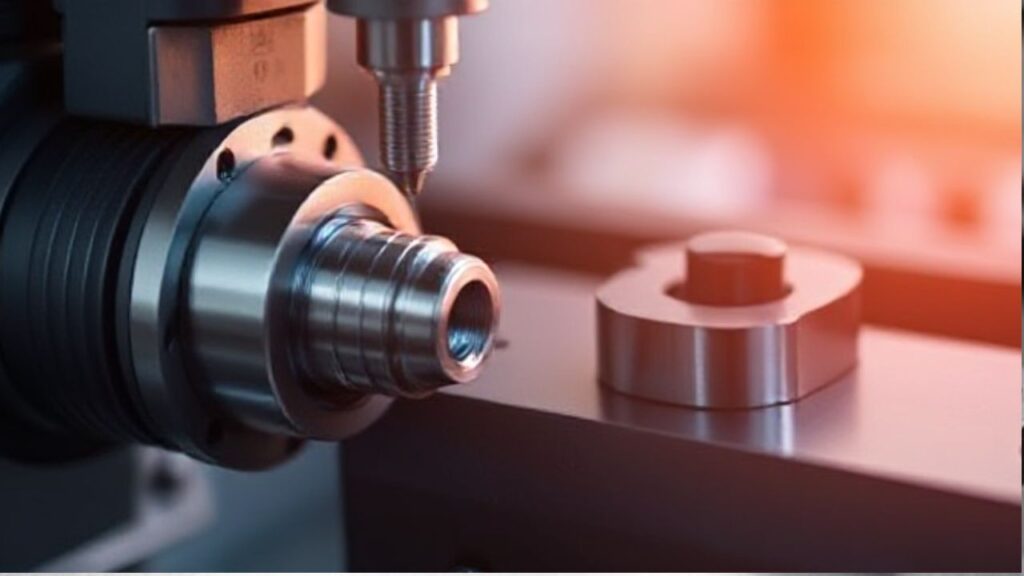

Conseils de conception pour un usinage plus rapide

Simplifier les géométries

Les formes complexes peuvent sembler intéressantes sur le papier, mais prennent plus de temps à usiner. S'il ne s'agit que d'une validation de principe, envisagez des contours plus simples. Vous pourrez affiner les détails plus tard, une fois que la conception globale aura été validée.

Éviter les murs trop fins

Les parois minces peuvent provoquer des vibrations, des déformations ou des ruptures lors de l'usinage des prototypes métalliques. Visez une épaisseur minimale réaliste pour le métal choisi. Par exemple, une épaisseur de 1 à 2 mm est généralement suffisante pour les prototypes en aluminium, mais consultez toujours votre machiniste.

Inclure des rayons généreux

Les angles internes aigus nécessitent des outils de coupe spéciaux. En arrondissant les angles et en ajoutant des congés, vous pouvez accélérer le temps d'usinage et réduire les concentrations de contraintes susceptibles d'entraîner des fissures.

Plan de fixation

Lorsque des pièces sont usinées, elles doivent être serrées ou fixées en place. Laissez suffisamment d'espace ou ajoutez de petites "languettes" qui aident à fixer la pièce. Une fixation correcte permet d'éviter que le prototype ne se déplace au milieu de la coupe.

Prototypage rapide et production Production

Une question importante est de savoir quand passer des prototypes rapides à la production complète. En règle générale, les prototypes permettent de tester la forme, l'ajustement et la fonction. Une fois que votre conception est bien établie, vous pouvez passer au moulage, au moulage par injection (si vous optez pour le plastique) ou à la production en grande série par commande numérique. Mais il existe une solution intermédiaire appelée production de pontsIl s'agit de produire un petit lot de pièces métalliques avant de mettre au point une méthode de production de masse.

Conseil rapide: La production intermédiaire est idéale lorsque vous n'êtes pas prêt à investir dans des moules coûteux. Elle permet de combler le fossé entre les prototypes et les milliers d'unités finales.

Dans certaines industries, comme l'aérospatiale ou le secteur médical, la norme est "faible volume, grande complexité". Dans ce cas, l'usinage de prototypes métalliques peut rester la principale méthode de production, car les quantités sont relativement faibles, mais chaque pièce doit être de première qualité.

Conclusion

L'usinage de prototypes métalliques a révolutionné la manière dont nous transformons les idées en produits tangibles. En utilisant des machines pilotées par ordinateur pour sculpter le métal avec précision, vous pouvez tester, ajuster et perfectionner vos conceptions à une vitesse incroyable. Que vous développiez une nouvelle pièce de drone ou un cadre de vélo personnalisé, cette méthode rationalise le processus. Vous évitez les pertes de temps et d'argent, ainsi que les approximations qui accompagnent souvent la fabrication traditionnelle.

Si vous souhaitez créer des échantillons solides et précis en un temps record, l'usinage de prototypes métalliques pourrait être votre arme secrète. Avec la bonne approche, les bons matériaux et le bon état d'esprit, vous disposerez d'une pièce fonctionnelle avant que vos concurrents n'aient fini de dessiner leurs plans.

FAQ

Puis-je utiliser l'usinage de prototypes métalliques pour produire des pièces finales, et pas seulement des échantillons ?

Absolument. Certaines industries dépendent de l'usinage CNC de faibles volumes pour les produits finis. L'usinage peut être plus efficace que les méthodes de production de masse si la quantité est faible et la pièce complexe.

L'usinage de prototypes métalliques est-il coûteux ?

Les coûts varient en fonction du choix du métal, de la complexité de la pièce et du temps d'usinage. L'aluminium est généralement plus abordable que le titane, par exemple. Mais il est souvent moins cher que la création de moules personnalisés si vous n'avez besoin que de quelques prototypes.

De quel logiciel ai-je besoin pour concevoir des pièces à usiner ?

Les outils de CAO les plus courants sont SolidWorks, Fusion 360 et Inventor. Ils permettent de dessiner des modèles en 3D. Les logiciels de FAO tels que Mastercam ou le module FAO de Fusion 360 génèrent ensuite les parcours d'outils pour les machines à commande numérique.

Quelle précision puis-je attendre de mes prototypes ?

Des tolérances dimensionnelles de ±0,127 mm (±0,005 pouce), voire plus étroites, sont possibles, en fonction de la machine et de la configuration. Confirmez toujours les exigences de tolérance avec votre fournisseur d'usinage.

Que faire si ma pièce comporte des canaux internes ou des sections creuses ?

Les formes internes complexes peuvent être difficiles à usiner. Vous pouvez avoir besoin d'un fraisage multi-axes ou de configurations spéciales. Dans certains cas, envisagez la fabrication additive (impression 3D) pour ces cavités internes délicates.
