Quel rôle jouent les logiciels de CFAO dans l'usinage CNC avancé ?

Avez-vous déjà regardé une pièce métallique en vous demandant comment elle avait été formée avec une telle précision ? Vous avez peut-être entendu parler de machines pilotées par ordinateur qui façonnent toutes sortes d'objets complexes et vous vous êtes demandé comment cela fonctionnait. Si c'est le cas, vous n'êtes pas le seul. De nombreuses personnes sont curieuses de savoir comment les usines modernes utilisent des logiciels pour guider ces puissantes machines.

Lorsqu'il s'agit d'usinage CNC avancé, une grande question se pose : "Quel rôle jouent les logiciels de CFAO dans la précision et l'efficacité de ces machines ?" En bref, la CFAO agit comme un cerveau numérique, transformant vos conceptions créatives en instructions précises pour vos machines à commande numérique. Usinage CNC. Sans ces outils, la fabrication moderne serait loin d'être aussi rapide, flexible ou de haute qualité.

Rôles clés de la CFAO dans l'usinage CNC avancé

Les logiciels de CFAO sont le ciment numérique de la fabrication moderne. Il vous permet tout d'abord de créer ou d'importer des modèles 3D détaillés. Ensuite, il calcule les trajectoires optimales des outils de coupe, simule le processus et, enfin, génère le code machine. En fait, il transforme les idées brutes en instructions prêtes à être utilisées par les machines.

Pourquoi la CFAO change la donne

La CFAO remplace les dessins manuels et les hypothèses, ce qui réduit radicalement les erreurs humaines. Elle accélère également la production, car il est possible de modifier les dessins numériques à tout moment. Sans elle, l'usinage CNC avancé serait plus lent, moins précis et beaucoup plus sujet aux erreurs.

L'évolution de la conception et de la fabrication

Dans le passé, la conception et la fabrication étaient des étapes distinctes. Aujourd'hui, elles sont fusionnées numériquement. Les ingénieurs peuvent modéliser les pièces à l'écran, puis tester instantanément la faisabilité et le coût. Ce flux de travail permet aux équipes de faire les choses correctement dès le début, éliminant ainsi les surprises coûteuses de dernière minute dans l'atelier.

Communication efficace entre l'écran et la machine

Un autre avantage de la CFAO est la normalisation de la communication. Les opérateurs d'usinage CNC avancés ne s'appuient plus sur des plans papier confus. Au lieu de cela, ils reçoivent des données cohérentes et lisibles par la machine. Cela permet de réduire les malentendus, de raccourcir le temps de formation et de s'assurer que tout le monde suit la même version précise de la conception.

Rôle clé : Conception et modélisation

La conception et la modélisation sont le point de départ de l'usinage CNC avancé. C'est comme si vous dessiniez votre idée, sauf que vous utilisez un logiciel spécialisé capable de saisir toutes les courbes et tous les angles.

• Clarté visuelle: Vous pouvez faire pivoter Modèles 3D, de zoomer sur les détails ou de modifier les dimensions en quelques clics.
• Retour d'information instantané: Si la géométrie d'une pièce est irréalisable, le logiciel le signale souvent, ce qui permet de gagner du temps par la suite.
• Collaboration: Les équipes peuvent partager facilement des fichiers numériques, ce qui facilite les révisions et les approbations à distance.

Lorsque vous avez terminé la conception, vous disposez d'une pièce virtuelle parfaitement définie, sans conjectures ni traits de crayon. Il ne vous reste plus qu'à transformer ce plan numérique en instructions réelles pour votre machine CNC.

CAO (Conception assistée par ordinateur)

La CAO est le "côté créatif" du processus. Au cours de cette étape, les ingénieurs ou les concepteurs donnent vie aux concepts à l'écran. Il ne s'agit pas seulement de dessiner des lignes, mais aussi de façonner des courbes, d'extruder des surfaces et de tester la façon dont les pièces s'assemblent.

Trois points clés

• Outils de précision: La CAO permet une précision de l'ordre de la fraction de millimètre.
• Modèles paramétriques: Changez une dimension, et le modèle entier est mis à jour automatiquement.
• Vérification de l'assemblage: Vous pouvez voir si les différentes pièces s'entrechoquent ou si elles s'ajustent parfaitement.

A CAD n'est pas seulement une belle image. Il s'agit d'un modèle riche en données qui indique à votre usinage CNC avancé la forme que vous souhaitez obtenir et la manière dont tout s'aligne.

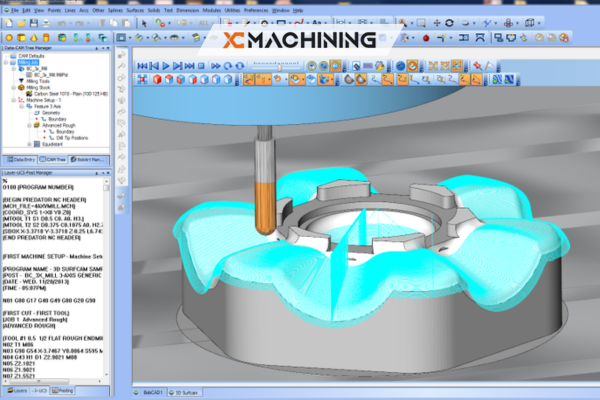

Génération de parcours d'outils

La génération de parcours d'outils est l'étape magique au cours de laquelle les formes numériques deviennent des parcours de coupe. Le logiciel calcule comment et où les Machine de découpe CNC doit se déplacer, à quelle vitesse il doit tourner et à quelle profondeur chaque coupe doit être effectuée.

Pour l'usinage CNC avancé, la génération de parcours d'outils peut tout gérer, des simples contours en 2D aux mouvements complexes à 5 axes. Cette polyvalence permet aux ateliers de produire tout ce qu'ils veulent, des supports de base aux pales de turbine sophistiquées. Elle permet également de minimiser les erreurs, car le logiciel peut anticiper les collisions ou les problèmes de géométrie avant que vous n'appuyiez sur "start".

FAO (Fabrication assistée par ordinateur)

La FAO prend les données de la CAO et les transforme en instructions que votre machine peut interpréter. Il s'agit en quelque sorte du "cheval de bataille" de l'équation logicielle. Alors que la CAO permet de créer la conception, la FAO permet de l'exécuter.

Trois points clés

• Paramètres automatisés: La FAO propose des vitesses, des avances et des séquences de coupe optimales.
• Caractéristiques de la simulation: Vous pouvez voir un aperçu virtuel du processus d'usinage.
• Compatibilité des machines: Les post-processeurs adaptent les instructions aux différents modèles de CNC.

En comblant le fossé entre la conception et l'exécution, le CAM garantit usinage CNC avancé est fluide, précise et aussi exempte d'erreurs que possible.

Simulation et optimisation

La simulation vous permet de voir comment l'outil se déplacera sur votre pièce, avant toute coupe réelle. Cet aspect est crucial pour l'usinage CNC anticipé, où les erreurs peuvent ruiner des matériaux coûteux ou même endommager des pièces. Opérateur de machine CNC.

Vous pouvez repérer les collisions, identifier les restes de matière et adapter votre processus pour en améliorer l'efficacité. L'optimisation peut consister à ajuster les trajectoires des outils pour raccourcir le temps d'usinage ou à modifier les angles pour réduire l'usure des outils de coupe. Essentiellement, la simulation et l'optimisation vous permettent de gagner du temps et de l'argent en détectant les problèmes à l'écran plutôt que dans l'atelier.

Génération de codes

Lorsque la simulation est satisfaisante, il est temps de générer le code, souvent appelé code G ou code M. Ces instructions indiquent exactement à la machine CNC comment se déplacer. Elles spécifient les coordonnées, la vitesse et l'ordre des opérations.

En usinage CNC avancéLa génération de codes doit être précise. Une seule décimale mal placée peut ruiner une pièce. Heureusement, les logiciels de CFAO automatisent cette étape. Il convertit tous les paramètres de conception et les données du parcours d'outil dans un format que la machine comprend, ce qui réduit considérablement les erreurs humaines.

Intégration avec les machines à commande numérique

Enfin, le code est transmis à la machine. L'intégration consiste à s'assurer que l'équipement CNC et le logiciel communiquent entre eux de manière transparente. Dans certains ateliers modernes, tout est connecté via un réseau, de sorte que les opérateurs peuvent charger des programmes directement sur la machine. usinage de prototypes à partir d'un ordinateur central.

Cette intégration permet également une surveillance en temps réel. Vous pouvez suivre l'état de la machine, l'achèvement du travail et les problèmes potentiels depuis votre poste de travail. Le résultat est un processus rationalisé dans lequel la conception, la planification et l'exécution s'enchaînent harmonieusement - exactement ce que l'on attend d'une entreprise. usinage CNC avancé c'est de cela qu'il s'agit.

Avantages : Accroissement de l'exactitude et de la précision

L'un des plus grands avantages de la CFAO dans le domaine de la santé publique est qu'elle permet d'améliorer la qualité de vie des patients. usinage CNC avancé est une précision époustouflante. Les méthodes manuelles traditionnelles ne peuvent pas toujours garantir le même niveau de cohérence pour les grandes séries ou les formes complexes.

• Dimensions cohérentes: Les instructions numériques n'oublient pas et ne se fatiguent pas comme les opérateurs humains.
• Tolérances serrées: Il est de plus en plus facile d'obtenir des tolérances de l'ordre du micron.
• Moins d'erreurs: Les processus automatisés réduisent le risque d'erreurs qui se produisent dans les configurations manuelles.

Lorsque chaque pièce doit être parfaitement ajustée, en particulier dans des secteurs tels que aérospatiale ou dispositifs médicauxCe niveau de précision est inestimable.

Efficacité accrue

L'efficacité consiste à produire plus de pièces en moins de temps sans sacrifier la qualité. La CFAO permet d'automatiser les tâches répétitives et de réduire considérablement les essais et les erreurs.

Le logiciel peut également proposer des stratégies de coupe optimisées qui minimisent les mouvements inutiles. L'analyse de votre conception vous aidera à planifier l'itinéraire le plus efficace, réduisant ainsi la durée totale de l'usinage. Cette efficacité se traduit directement par des économies et vous permet de respecter plus facilement les délais, deux éléments essentiels de l'usinage CNC avancé.

Réduction des coûts

Les coûts peuvent grimper en flèche si l'on n'y prend pas garde. Toutefois, les outils de CFAO vous aident à repérer rapidement les problèmes potentiels et à réduire les déchets. En simulant tout d'abord, vous gaspillez moins de matières premières. La possibilité de réviser rapidement les conceptions signifie également que vous n'avez pas à renoncer à des séries entières lorsque des modifications mineures sont nécessaires.

Vous réaliserez également des économies de main-d'œuvre. Les machinistes qualifiés jouent toujours un rôle important, mais les processus automatisés leur permettent de superviser de multiples opérations. Programmation de l'usinage CNC ou se concentrer sur des tâches plus complexes. Dans l'ensemble, les magasins qui cherchent à rester rentables sur un marché concurrentiel y trouvent leur compte.

Fabrication de pièces complexes

Parfois, vous avez besoin de géométries complexes qu'il serait cauchemardesque de produire avec les méthodes traditionnelles. Les logiciels de CAO/FAO font tomber ces barrières. Ils peuvent générer des trajectoires d'outils pour des machines CNC à plusieurs axes, ce qui permet d'obtenir des formes qui semblaient auparavant impossibles.

Trois points clés

• Contre-dépouilles et courbes: Usinage à 5 axes peut s'attaquer à des formes que les systèmes à 3 axes ne peuvent pas réaliser.
• Opérations en plusieurs étapes: Les programmes peuvent enchaîner plusieurs opérations en une seule fois.
• Modèles personnalisés: Les structures complexes en treillis ou les formes organiques sont plus réalisables.

Dans le domaine de l'usinage CNC avancé, la complexité n'est plus un obstacle. Au contraire, elle devient un moyen de se démarquer par des conceptions innovantes.

Amélioration du contrôle de la qualité

Le contrôle de la qualité ne consiste pas seulement à vérifier la pièce finale, mais aussi à s'assurer que le processus est solide. La CFAO ajoute une couche supplémentaire d'assurance. Des vérifications initiales de la conception aux inspections post-usinage, les outils numériques permettent à tout le monde d'être sur la même longueur d'onde.

Si un défaut de conception se glisse, vous pouvez le déceler dès le début de la simulation. De nombreux ateliers suivre les données relatives aux performances de la machine, en utilisant le retour d'information en temps réel pour repérer les écarts avant qu'ils n'affectent l'ensemble d'un lot. Cette approche proactive est essentielle pour obtenir des résultats cohérents et de haute qualité dans les domaines suivants usinage CNC avancé.

Tableau : Etapes de la CFAO dans l'usinage CNC avancé

Vous trouverez ci-dessous un tableau numérique simple illustrant chaque étape clé, son objectif et les outils généralement utilisés :

Ce tableau vous donne un aperçu de la manière dont chaque phase contribue à la réussite globale de l'opération. usinage CNC avancé.

Conclusion

Quel est donc le rôle des logiciels de CFAO dans l'usinage CNC avancé ? Il s'agit d'une solution tout-en-un qui transforme vos conceptions numériques en produits tangibles, en garantissant la précision, l'efficacité et la qualité reproductible. Depuis les premiers concepts de conception jusqu'au code machine final, la CFAO élimine les incertitudes de la fabrication et l'élève à un niveau supérieur.

En bref, on ne peut pas vraiment parler d'usinage CNC avancé sans mentionner la CAO/FAO. Ces outils constituent l'épine dorsale des usines modernes, car ils permettent aux machinistes et aux concepteurs de collaborer en toute transparence. Si vous voulez de la rapidité, de la précision et de la flexibilité dans la fabrication, la CFAO est absolument essentielle.

FAQ

Q : Les logiciels de CFAO peuvent-ils être utilisés avec n'importe quelle machine CNC ?

La plupart des solutions logicielles proposent des post-processeurs adaptés à des machines spécifiques. Tant que votre système CNC dispose d'un post-processeur compatible, vous pouvez intégrer la CAO/FAO sans problème.

Q : Est-il difficile pour un débutant d'apprendre la CFAO ?

La courbe d'apprentissage dépend de la complexité de votre projet. De nombreux programmes conviviaux proposent des didacticiels et des modes d'apprentissage pour débutants. Avec une pratique régulière, les nouveaux venus peuvent acquérir les bases en quelques semaines.

Q : Quelle est la différence entre la CAO et la FAO ?

La CAO (conception assistée par ordinateur) se concentre sur la création ou la modification de modèles numériques. La FAO (fabrication assistée par ordinateur) transforme ces modèles en instructions pour les machines. Ensemble, ils complètent le flux de travail de la conception à la production.
