3D-Druck und Rapid Prototyping: Anwendungen, Materialien und Kosten

Sie sind sich nicht sicher, wo Sie anfangen sollen, aber Sie interessieren sich für 3D-Druck und Rapid Prototyping? Vielleicht haben Sie Filme gesehen, in denen futuristische Technologien Schicht für Schicht dargestellt werden, oder Sie haben gehört, wie Ihre Freunde über Nacht faszinierende Geräte drucken. Wenn Sie sich den Kopf zerbrechen und sich fragen, wie das alles zusammenhängt - oder wie viel es kostet - sind Sie nicht allein. In diesem Artikel gehen wir näher darauf ein, wie 3D-Druck und Rapid Prototyping funktionieren, wo sie eingesetzt werden, welche Materialien führend sind und wie die tatsächlichen Kosten aussehen. Wir sprechen auch über Tipps, häufige Fallstricke und neue Trends, damit Sie die besten Entscheidungen für Ihr nächstes Projekt treffen können.

Die Entwicklung von 3D-Druck und Rapid Prototyping

3D-Druck Technologie machte ihre ersten Schritte in den 1980er Jahren, aber sie war hauptsächlich für spezialisierte Labors bestimmt. Im Laufe der Zeit wurde sie durch Verbesserungen bei Hardware und Software zu einem Standardwerkzeug. Heute helfen 3D-Druck und Rapid Prototyping Unternehmen, die Produktentwicklungszyklen zu verkürzen, mit kühnen Designs zu experimentieren und wettbewerbsfähig zu bleiben.

Vom Nischenkonzept zum Mainstream

Bevor der 3D-Druck und das Rapid Prototyping den Mainstream erreichten, waren sie nur seltsame Experimente. Nur große Unternehmen konnten sie sich leisten. Heute bedeuten Desktop-Drucker und erschwingliche Materialien, dass kleine Unternehmen und sogar Hobbyanwender in ihren Garagen Prototypen ohne eine steile Lernkurve drucken können.

Bessere Werkzeuge, größere Wirkung

Aufgerüstete Maschinen bieten jetzt feinere Schichtauflösungen und kürzere Druckzeiten. Softwareverbesserungen ermöglichen es außerdem, komplexe Entwürfe zu zerschneiden und reibungslos zu drucken. In Kombination mit neuen Materialien haben diese Werkzeuge den 3D-Druck und das Rapid Prototyping in bestimmten Fällen zu einem ernsthaften Konkurrenten für die Serienfertigung gemacht.

Die Zukunft schichtweise gestalten

Der schichtweise Aufbau von Teilen mag langsam klingen, ist aber unglaublich effizient. Im Gegensatz zur herkömmlichen maschinellen Bearbeitung, bei der ein fester Block weggeschnitten wird, wird bei der additiven Fertigung weniger Material verschwendet. Dieser schrittweise Prozess öffnet die Türen für individuelle Produkte und kreative Ideen, die wir noch nie gesehen haben.

Materialien für den 3D-Druck und das Rapid Prototyping

Die Vielfalt an Materialien und Stoffen, die für den 3D-Druck und das Rapid Prototyping verwendet werden können, nimmt ständig zu, um eine breite Palette von Bedürfnissen zu erfüllen. Im Folgenden finden Sie eine Übersicht über die gängigsten Materialien.

Kunststoffe und Polymere

Kunststoffe sind der meist bevorzugte Werkstoff im 3D-Druck und Rapid Prototyping. Von einfachem PLA und ABSEs gibt auch technische Materialien wie Nylon und Polycarbonat, Kunststoffe, die für verschiedene Zwecke verwendet werden, und ein breiteres Spektrum von Anwendungen.

Metalle

Mit der Einführung des 3D-Drucks und des Rapid Prototyping von Metallen hat sich ein Wandel in der Raumfahrt-, Automobil- und Medizinbranche vollzogen. Zu den Materialien gehören Edelstahl, Titan, Aluminium und viele Legierungen.

Verbundwerkstoffe und Spezialmaterialien

Verbundwerkstoffe sind Werkstoffe, die die zentripetalen Eigenschaften einer Reihe von Materialien nutzen, um bestimmte Merkmale zu erfüllen. Mit Kohlenstofffasern verstärkte Filamente haben ein sehr gutes Verhältnis zwischen Festigkeit und Gewicht, und gefüllte Filamente bieten unterschiedliche optische Eigenschaften.

Kurzer Tipp: Bei der Auswahl von Materialien für den 3D-Druck und das Rapid Prototyping sind nicht nur die unmittelbaren Druckparameter zu berücksichtigen, sondern auch die Lebensdauereigenschaften des Teils und die Umweltfaktoren, denen es ausgesetzt sein wird.

3D-Drucktechnologien erklärt

Verschiedene Technologien ermöglichen den 3D-Druck und das Rapid Prototyping von Teilen mit unterschiedlichen Genauigkeits-, Festigkeits- und Detaillierungsgraden sowie unterschiedlichen Materialien. Anhand dieser Unterscheidungen können Sie die für Ihre Situation am besten geeignete Technologie auswählen.

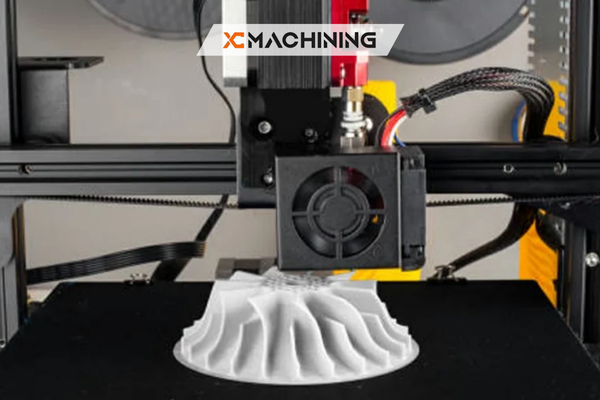

FDM (Fused Deposition Modeling)

FDM ist die beliebteste und wirtschaftlichste Art der 3D-Drucktechnologie. Bei FDM wird ein Kunststoffdraht (Filament) geschmolzen und Schicht für Schicht aufgetragen. FDM eignet sich hervorragend für Bastler und Werbeanfänger und stellt einen Mittelweg zwischen Kosten und Leistungsfähigkeit dar.

SLA (Stereolithographie)

Stereolithographie verwendet einen Laser, um ein flüssiges Harz in feinen, dünnen Scheiben auszuhärten. Mit SLA lassen sich Teile mit verblüffenden Details und hervorragender Oberflächengüte herstellen, die sich perfekt für Schmuck, Zahnersatz, komplizierte Prototypen und vieles mehr eignen.

SLS (Selektives Laser-Sintern)

SLS umfasst das Lasersintern von Pulvermaterialien, in der Regel Nylon, zu festen Teilen. Dieser Ansatz erfordert keine Stützstrukturen und ermöglicht die Herstellung von Teilen mit komplexen Formen und guter mechanischer Festigkeit. Mit dem SLS-Druck können vollständig funktionsfähige mechanische Baugruppen mit beweglichen Teilen in einem Arbeitsgang hergestellt werden. Es ist keine Montage erforderlich!

Technologien für den Metalldruck

Zu den Technologien für den 3D-Druck von Metall gehören DMLS (Direct Metal Laser Sintering) und EBM (Electron Beam Melting). Mit diesen Technologien können komplizierte Metallteile hergestellt werden, die mit herkömmlichen Bearbeitungstechniken nur sehr schwer oder gar nicht zu realisieren wären.

Branchen, die vom 3D-Druck und Rapid Prototyping profitieren

Ein herausragendes Beispiel ist das Gesundheitswesen. Medizinische Fachkräfte drucken patientenspezifische Implantate, chirurgische Anleitungen und sogar Prototypen für Prothesen. Diese individuelle Anpassung verkürzt die Heilungszeiten und verbessert den Komfort.

Die Automobilbranche liebt den 3D-Druck und das Rapid Prototyping zur Herstellung leichter Teile und zum Testen neuer Fahrzeugfunktionen. Mechaniker können Werkzeuge auf Anfrage drucken, und Automobilhersteller können ihre Entwürfe überarbeiten, ohne wochenlang auf Formen warten zu müssen.

Die Luft- und Raumfahrt nutzt 3D-gedruckte Komponenten, die extremen Bedingungen standhalten müssen. Eine Gewichtsreduzierung von nur wenigen Unzen kann enorme Treibstoffeinsparungen bedeuten. Unterdessen nutzen Unternehmen der Unterhaltungselektronik das Rapid Prototyping, um elegante Geräte zu produzieren und neue Designkonzepte schnell zu testen.

• Fakten-Box
  Nach Angaben von NASA3D-gedruckte Raketenteile können die Herstellungszeit und -kosten reduzieren und so die Effizienz der Missionen verbessern.

Hersteller von Haushaltsgeräten, Modedesigner und sogar Lebensmittelhersteller experimentieren mit gedruckten Produkten. Ganz gleich, ob es sich um eine maßgefertigte Schuheinlage oder ein Küchengerät in Kleinserie handelt, mit 3D-Druck und Rapid Prototyping kann die Produktion schnell und individuell gestaltet werden.

Kostenfaktoren und Budgetierung

Wenn Menschen nach 3D-Druck und Rapid Prototyping fragen, lautet eine der ersten Fragen in der Regel: "Wie viel kostet das?" Die Antwort: Das hängt von der Komplexität Ihres Entwurfs, den gewählten Materialien und der Art des Druckers ab.

Ein Drucker für den Heimgebrauch kann weniger als $300 kosten, während Geräte für den industriellen Einsatz bis in den sechsstelligen Bereich reichen können. Auch bei den Materialien gibt es große Unterschiede. Eine einfache PLA-Spule kostet vielleicht $20, während spezielle Metallpulver Hunderte oder sogar Tausende von Dollar pro Kilogramm kosten können.

Auch die Komplexität des Designs spielt eine Rolle. Eine einfache Form, die in einer Stunde gedruckt werden kann, kostet weit weniger als ein kompliziertes Teil, das 20 Stunden Druckzeit und mehrere Nachbearbeitungsschritte erfordert. Vergessen Sie nicht, die Kosten für Strom, Wartung und mögliche Ausfälle zu berücksichtigen.

• Warnhinweise Box
  Wenn Sie einen preisgünstigen Drucker für geschäftliche Zwecke verwenden, müssen Sie mit häufigeren Papierstaus oder Fehlfunktionen von Teilen rechnen. Kalkulieren Sie Ausfallzeiten und Reparaturen immer in Ihre Endkosten ein.

Effizientes Design für die additive Fertigung

Design für 3D-Druck und Rapid Prototyping ist nicht dasselbe wie Design für Spritzgießen oder CNC-Fräsen. Überhänge, Stützstrukturen und die Ausrichtung der Ebenen wirken sich auf das Endergebnis aus. Durch die Optimierung der Geometrie können Sie die Druckzeit verkürzen und weniger Stützen verwenden.

Eine gute Faustregel ist es, Merkmale zu vermeiden, die eine komplexe Unterstützung benötigen. Wenn Ihr Teil komplizierte Winkel aufweist, sollten Sie prüfen, ob Sie es in einzelne Teile zerlegen können, die später zusammengefügt werden. Dieser Ansatz spart oft Zeit und Ressourcen, auch wenn dadurch am Ende ein kleiner Montageschritt hinzukommt.

• Kurzer Tipp
  Verwenden Sie nach Möglichkeit Verrundungen und Fasen. Scharfe Ecken können zu Spannungskonzentrationen führen, die die Haltbarkeit eines 3D-gedruckten Teils verringern.

CAD-Software wie Fusion 360 oder SolidWorks verfügt über spezielle Werkzeuge für die additive Fertigung. Diese Funktionen warnen Sie vor potenziellen Fallstricken wie dünnen Wänden, die zusammenbrechen könnten, oder Löchern, die schlecht gedruckt werden könnten. Durch frühzeitiges Design-Feedback können Sie Druckkatastrophen vermeiden.

Integration von 3D-Druck und Rapid Prototyping mit traditionellen Methoden

3D-Druck und Rapid Prototyping sind zwar sehr leistungsfähig, aber oft am effektivsten, wenn sie mit traditionellen Techniken kombiniert werden. Sie könnten zum Beispiel eine Formvorlage aus Harz drucken und sie dann für den Silikonabguss verwenden. Oder Sie könnten eine komplexe Halterung drucken, die auf einen traditionell bearbeiteten Rahmen geschweißt wird.

Viele Fabriken integrieren die additive Fertigung in ihren Arbeitsablauf, um Vorrichtungen für Montagelinien zu erstellen. Diese benutzerdefinierten Werkzeuge halten die Teile an ihrem Platz, um präzise Bohrungen oder Schweißungen vorzunehmen, was die Produktion beschleunigt und die Qualität erhöht. Auch Kleinserien können davon profitieren, insbesondere wenn die Kosten für die Herstellung einer herkömmlichen Form zu hoch sind.

• Anregung: Wenn Ihr Endprodukt am besten durch traditionelles Gießen hergestellt werden kann, sollten Sie zunächst den 3D-Druck für das Prototyping ausprobieren. So müssen Sie nicht in teure Werkzeuge investieren, bis Ihr Entwurf fertig ist.

Aufbau eines skalierbaren Workflows

Der Druck in kleinem Maßstab mag gut funktionieren, wenn Sie nur eine Idee testen wollen. Was aber, wenn Sie jeden Monat tausend Stück drucken müssen? Die Skalierung von 3D-Druck und Rapid Prototyping erfordert eine sorgfältige Planung. Sie benötigen mehrere Drucker oder eine Partnerschaft mit einem Dienstleistungsunternehmen, das Großaufträge abwickeln kann.

Berücksichtigen Sie die Logistik: Haben Sie genügend Platz für zusätzliche Maschinen und Belüftung? Müssen Sie Mitarbeiter einstellen, die sich mit Slicing-Software und der Behebung von Druckerproblemen auskennen? Skalierung bedeutet auch konsequente Qualitätskontrollen. Ein falsch kalibrierter Drucker kann Dutzende von Drucken ruinieren, bevor es jemand merkt.

Zu einem skalierbaren Arbeitsablauf gehört eine zuverlässige Materialbeschaffung. Vergewissern Sie sich, dass Ihre Lieferanten höhere Materialanforderungen erfüllen können. Wenn Sie häufig das Material wechseln, sollten Sie die Zeit einkalkulieren, die für die Neukonfiguration jedes Druckers benötigt wird. Die Effizienz hängt von der Planung, dem Testen und der kontinuierlichen Verbesserung ab.

Zukünftige Trends und aufkommende Technologien

Die Welt des 3-D-Drucks und des Rapid Prototyping entwickelt sich ständig weiter. Forscher experimentieren mit neuen Materialien wie biobasierten Harzen, recycelbaren Verbundstoffen und sogar essbaren Pasten. In der Medizin gibt es Überlegungen, menschliches Gewebe für Organtransplantationen zu drucken, auch wenn dies noch in den Kinderschuhen steckt.

Ein weiteres heißes Thema ist die Automatisierung. Einige Fabriken setzen inzwischen Roboterarme ein, um fertige Drucke zu entfernen, neue Drucke zu beginnen und grundlegende Nachbearbeitungen durchzuführen. Dadurch wird die menschliche Beteiligung minimiert und die Produktion beschleunigt. Cloud-basierte Plattformen ermöglichen auch die Fernüberwachung, so dass Sie einen Druck im Büro starten und den Fortschritt von zu Hause aus überprüfen können.

Da die Drucker immer größer und schneller werden, könnten ganze Teile von Flugzeugen, Autos und Häusern von einem Fließband mit riesigen additiven Maschinen rollen. Das klingt zwar futuristisch, aber diese Ideen werden langsam Realität. Wenn Sie die Trends im Auge behalten, können Sie vielversprechende Technologien vor Ihren Mitbewerbern übernehmen.

Eine schnelle Tabelle

Im Folgenden finden Sie einen kurzen Überblick über die verschiedenen Faktoren, die bei der Planung Ihrer schneller Prototypenbau Projekte:

Schlussfolgerung

Wenn man einen Schritt zurücktritt und alles betrachtet, wird klar, dass 3D-Druck und Rapid Prototyping in vielen Bereichen immense Vorteile bieten. Ganz gleich, ob Sie ein einmaliges Produkt entwerfen oder Hunderte von Teilen herstellen wollen, Sie können Ideen schneller als je zuvor in die Realität umsetzen. Die Möglichkeit, Entwürfe schnell zu iterieren und die Kosten unter Kontrolle zu halten, kann den entscheidenden Unterschied ausmachen, wenn es darum geht, die Konkurrenz zu schlagen.

Kurz gesagt: 3D-Druck und Rapid Prototyping können Ihren Innovationsprozess entscheidend voranbringen, wenn Sie die richtigen Materialien auswählen, die Grundlagen des Designs für die additive Fertigung beherrschen und Ihr Budget klug einsetzen. Halten Sie sich an bewährte Verfahren, achten Sie auf häufige Fallstricke und bleiben Sie bei neuen Technologien auf dem Laufenden. Auf diese Weise sind Sie auf dem besten Weg, die Zukunft zu drucken - Schicht für Schicht.

FAQs

1. Wie verhalten sich 3D-Druck und Rapid Prototyping im Vergleich zur traditionellen Fertigung bei Großserien?

Sie können bei extrem hohen Stückzahlen langsamer sein, bieten aber mehr Flexibilität und kürzere Rüstzeiten. Bei kleineren Serien oder komplizierten Teilen ist die additive Fertigung oft die bessere Wahl.

2. Kann ich zu Hause Metallteile drucken?

Das ist möglich, aber schwierig. Es gibt Desktop-Metalldrucker, aber sie sind teurer und komplexer als herkömmliche Geräte auf Kunststoffbasis.

3. Sind 3D-gedruckte Teile stabil genug für den industriellen Einsatz?

Das können sie sein. Mit dem richtigen Material und den richtigen Druckeinstellungen können einige 3D-gedruckte Teile in puncto Haltbarkeit mit traditionell bearbeiteten Komponenten mithalten.
