Der CNC-Bearbeitungsprozess: Fräsen, Drehen und mehr

Haben Sie sich schon einmal darüber gewundert, wie Maschinen Metall zu präzisen Teilen formen können, von Teilen für Automotoren bis hin zu winzigen Smartphone-Rahmen? Vielleicht kratzen Sie sich am Kopf und fragen sich, wie das alles möglich ist, ohne dass Menschen unzählige Stunden damit verbringen, das Material akribisch auszuschneiden. Bei vielen Projekten macht die CNC-Bearbeitung das Rätselraten über die Umwandlung von Rohmaterial in funktionale Produkte überflüssig.

Bei der CNC-Bearbeitung kommen automatisierte Maschinen wie Fräsmaschinen, Drehbänke, Oberfräsen und Schleifmaschinen zum Einsatz, die alle so programmiert sind, dass sie Material mit unglaublicher Kontrolle und Konsistenz abtragen. In diesem Blog werden wir die Grundlagen der CNC-Bearbeitungdie wichtigsten Maschinentypen (Fräsen, Drehen, Schleifen usw.) und die Faktoren, die Qualität und Geschwindigkeit beeinflussen.

Die Entwicklung des CNC-Bearbeitungsprozesses

In den Anfängen waren die Fabriken auf mechanische oder manuell betriebene Maschinen angewiesen, deren Bedienung Zeit und Geschick erforderte. Dann übernahmen die Computer das Ruder. Automatisierte Maschinen (CNC-Bearbeitung) wurden immer beliebter, da sie Entwürfe in kodierte Anweisungen umwandelten und so eine höhere Genauigkeit und Geschwindigkeit als je zuvor erreichten.

Frühe Anfänge

Die ersten Hersteller verwendeten numerische Steuerungen mit Lochkarten. Die Bediener gaben den Maschinen über physische Medien Anweisungen. Trotz der begrenzten Rechenleistung war dies revolutionär. Sie ermöglichte es den Arbeitern, gleichbleibende Teile in großen Mengen zu produzieren, und veränderte die Art und Weise, wie Fabriken an Fräs-, Dreh- und Bohraufgaben herangehen.

Die Rolle der Technologie

Mikroprozessoren und Software brachten die Dinge auf eine andere Ebene. Die Menschen konnten Entwürfe direkt am Computer ändern. CAM-Software (Computer-Aided Manufacturing) erzeugte automatisch Maschinencode. Die Bediener brauchten weniger zu raten. Dieser Wandel verringerte menschliche Fehler, verbesserte die Wiederholbarkeit und steigerte die Gesamtproduktionsleistung und -qualität.

Aktuelle Trends

Zu den softwaregesteuerten Innovationen gehören heute künstliche Intelligenz zur Optimierung der Werkzeugwege, Fernüberwachung über die Cloud und hybride Systeme, die Bearbeitung und 3D-Druck. Diese Funktionen ermöglichen schnellere Durchlaufzeiten, einfachere Designänderungen und die Bearbeitung komplexerer geometrischer Formen.

Verstehen der CNC-Programmierung

Ohne die richtigen Anweisungen weiß eine Maschine nicht, wie sie Ihr Teil formen soll. Bei der CNC-Bearbeitung werden Ihre 2D- oder 3D-Konstruktionen in Codes (oft G-Code) umgewandelt, die der Maschine mitteilen, wie sie sich bewegen soll.

Die wichtigsten Schritte der CNC-Programmierung:

• Importieren oder erstellen Sie einen CAD-Entwurf.
• Verwenden Sie CAM-Software, um Werkzeugwege zu erzeugen.
• Stellen Sie Geschwindigkeit, Vorschub und Schnitttiefe für jedes Werkzeug ein.
• Simulieren Sie den Auftrag virtuell, um Fehler zu erkennen.
• Senden Sie den Code an die CNC-Maschine, um die Produktion zu starten.

Programmierung mag technisch klingen, aber moderne Softwaretools vereinfachen den Prozess. Mit ihnen können Sie die Parameter leicht anpassen und so Rätselraten und Materialverschwendung vermeiden. Durch die Verfeinerung des Codes können Sie Ihren CNC-Bearbeitungsprozess hinsichtlich Geschwindigkeit und Genauigkeit optimieren.

Die Rolle von CAD/CAM

Bei CAD (Computer-Aided Design) zeichnen oder importieren Sie die Geometrie Ihres Teils, normalerweise als 3D-Modell. CAM (Computer-Aided Manufacturing) verwendet diese Geometrie und ermittelt den besten Weg zum Schneiden des Materials.

Spaßfaktor: Einige CAM-Programme können sogar Schneidestrategien auf der Grundlage des gewählten Materials und der erforderlichen Toleranzen vorschlagen. Diese Art von "intelligenter" Software verwendet integrierte Bibliotheken mit Schneidparametern.

Durch den Einsatz von CAD/CAM können Sie Designideen schnell in brauchbare Anweisungen für CNC-Bearbeitungsprozesse umsetzen. Diese Synergie sorgt dafür, dass Produktionslinien flexibel und anpassungsfähig bleiben und Sie Teile ändern oder verbessern können, bevor Sie sich auf teure Prototypen festlegen.

Grundlagen des CNC-Fräsens

CNC-Fräsen ist eine der häufigsten Formen des CNC-Bearbeitungsprozesses. Stellen Sie sich ein sich drehendes Schneidwerkzeug vor, das sich über ein feststehendes Werkstück bewegt und dabei Material abträgt.

• Achse der Bewegung: Typische CNC-Fräsen arbeiten mit drei Achsen (X, Y, Z), wobei modernere Maschinen 4 oder 5 Achsen für komplexe Konturen bieten.
• Werkzeugvielfalt: Schaftfräser, Planfräser und Kugelfräser ermöglichen verschiedene Arten von Schnitten - flache Oberflächen, detaillierte Taschen oder geformte Kanten.
• Am besten für: Das Fräsen ist ideal für Teile, die Formen wie Schlitze, Löcher und gekrümmte Oberflächen erfordern.

Wenn Sie Spindeldrehzahl, Vorschubgeschwindigkeit und Werkzeugauswahl im Auge behalten, können Sie einen gleichmäßigen Schnitt gewährleisten. Außerdem ist die Art und Weise, wie Sie Ihr Material einspannen, von großer Bedeutung. Ein schlecht eingespanntes Teil kann sich während des Schnitts verschieben und Ihr Teil ruinieren.

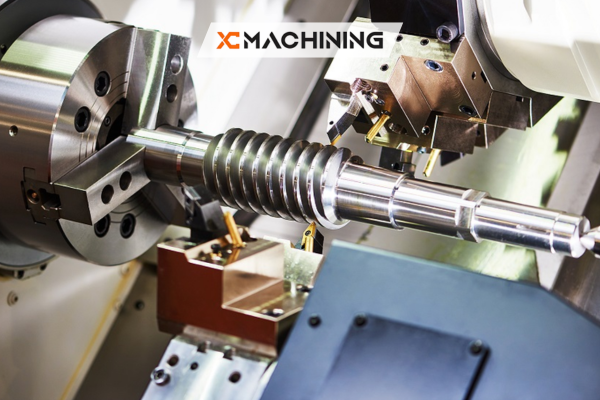

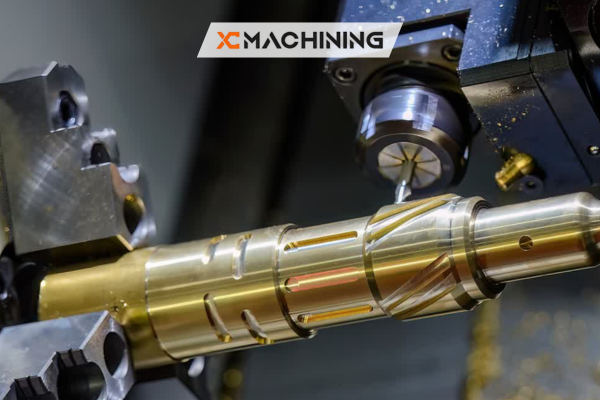

CNC-Drehen erklärt

Anstatt dass sich das Werkzeug dreht, CNC-Drehen dreht sich das Werkstück, während das Schneidwerkzeug relativ ruhig bleibt. Dies ist ideal für zylindrische Formen wie Wellen oder Rohre.

1. Betrieb einer Drehmaschine: Das Spannfutter spannt das Material und dreht es.
2. Werkzeug-Bewegung: Das Werkzeug bewegt sich entlang der Länge und des Durchmessers des Werkstücks, um es zu formen.
3. Vorteile: Durch Drehen können symmetrische Teile schnell hergestellt werden.
4. Typische Teile: Denken Sie an Motorkolben, Pleuelstangen oder sogar Zierspindeln.

Dieser Ansatz ist besonders praktisch, wenn Ihr Entwurf abgerundete Geometrien oder Gewindeelemente vorsieht. Viele Drehmaschinen sind inzwischen mit angetriebenen Werkzeugen ausgestattet, so dass Sie einige Fräsarbeiten in der gleichen Einrichtung durchführen können.

CNC-Schleifen

CNC-Schleifen ist mehr als nur das Glätten rauer Kanten. Es ist ein Präzisionsbearbeitungsverfahren. Schleifscheiben schaben sehr feine Materialspäne ab und schaffen so enge Toleranzen und feine Oberflächen.

• Flachschleifmaschinen: Arbeiten auf ebenen Flächen oder Profilen.
• Walzenschleifmaschinen: Nehmen Sie runde Formen wie Stangen oder Rohre in Angriff.
• Spitzenlos-Schleifmaschinen: Erledigen Sie kontinuierliche Aufgaben an Stangen, ohne dass Sie ein Zentrum oder ein Spannfutter benötigen.

Das Schleifen ist zwar langsamer als das Schruppen, aber es ist unerlässlich für Bauteile, die extrem präzise Oberflächen oder strenge Maßanforderungen erfordern. Branchen wie Luft- und Raumfahrt oder Automobil häufig auf das Schleifen als letzten Schritt.

CNC-Fräsen

A CNC-Fräse ähnelt einer Fräsmaschine, wird aber normalerweise für weichere Materialien wie Holz, Kunststoff oder Schaumstoff verwendet. Man sieht sie vielleicht in der Möbelherstellung, bei der Schilderherstellung oder in künstlerischen Designstudios.

Kurzer Tipp: CNC-Fräsen arbeiten in der Regel mit höheren Geschwindigkeiten und geringerer Schnittlast. Dadurch eignen sie sich perfekt für die Formgebung großer Bleche in komplizierten Designs.

Oberfräsen können bei bestimmten Einstellungen immer noch einige Metalle bearbeiten, aber sie eignen sich hervorragend für das schnelle Ausschneiden von Formen in biegsameren Materialien. Dank ihrer tischähnlichen Plattform können Oberfräsen große Projekte wie Schrankpaneele oder dekorative Wandkunst mit relativer Leichtigkeit herstellen.

Gängige Materialien für die CNC-Bearbeitung

Ob Sie nun fräsen, drehen oder fräsen, die CNC-Bearbeitung eignet sich für eine Vielzahl von Materialien:

• Metalle: Aluminium, Stahl, Titanund Messing sind aufgrund ihrer Langlebigkeit sehr beliebt.
• Kunststoffe: ABS, Polycarbonat und Nylon eignen sich gut für Prototypen oder leichtere Teile.
• Verbundwerkstoffe: Kohlefaser- oder Glasfaserplatten können mit den richtigen Schnittgeschwindigkeiten sorgfältig bearbeitet werden.
• Holz: Harthölzer, Weichhölzer und MDF werden häufig gefräst oder gefräst, um individuelle Stücke herzustellen.

Entscheidend ist, dass Sie ein Material wählen, das sowohl der Funktion Ihres Teils als auch den Möglichkeiten Ihres CNC-Bearbeitungsprozesses entspricht. Eine Überlastung der Oberfräse oder die Verwendung der falschen Geschwindigkeiten kann Werkzeuge oder Materialien beschädigen.

Werkzeuge und Werkzeughalter

Wenn Sie Teile effizient herstellen wollen, benötigen Sie die richtige Auswahl an Werkzeugen. Schaftfräser, Bohrer, Gewindebohrer und Reibahlen erfüllen jeweils eine bestimmte Aufgabe. Werkzeughalter verbinden diese Schneidwerkzeuge mit der Spindel und sorgen dafür, dass sie stabil und ausgerichtet bleiben.

In der folgenden Tabelle finden Sie eine kurze Zusammenfassung einiger gängiger Tools und ihrer typischen Verwendungszwecke:

Werkzeug-Typ	Primäre Verwendung	Anmerkungen
Schaftfräser	Fräsen von ebenen Flächen, Taschen, Konturen	Erhältlich in 2-, 3- oder 4-Flöten-Konfigurationen
Kugelkopfschneider	Gekrümmte Oberflächen, 3D-Konturen	Ideal zum Glätten von 3D-Formen
Bohrer	Erstellung von Löchern	Verschiedene Spitzenwinkel für unterschiedliche Materialien
Tippen Sie auf .	Gewindeschneiden in Bohrungen	Muss mit der Lochgröße übereinstimmen, damit das Gewinde richtig passt
Walzwerk	Große ebene Flächen, Veredelung	Bietet einen großen Schneidbereich für schnelleren Materialabtrag

Bei der Auswahl der Werkzeuge sollten Sie Faktoren wie Materialhärte, Spindeldrehzahl und gewünschte Oberflächengüte berücksichtigen. Die richtige Kombination führt zu sauberen Schnitten und einer längeren Lebensdauer der Werkzeuge.

Einrichten einer CNC-Werkstatt

Um eine CNC-Bearbeitungswerkstatt zu eröffnen, braucht man keine riesige Fabrikhalle. Einige Hobbyisten betreiben kleine Fräsmaschinen oder Oberfräsen in ihrer Garage. Für Profis sind spezielle Fertigungsbereiche mit mehreren Maschinen die Norm. Wie auch immer, hier sind einige Überlegungen:

1. Leistungsanforderungen: Größere Maschinen benötigen robuste elektrische Anlagen.
2. Belüftung: Beim Fräsen von Metallen entstehen Späne und manchmal auch Kühlmittelnebel.
3. Bodenfläche: Sie brauchen Platz für die Grundfläche der Maschine und die Lagerung des Materials.
4. Software-Lizenzierung: CAD/CAM-Werkzeuge können teure Abonnements erfordern.
5. Hilfsmittel: Dazu können Luftkompressoren, Spänefänger oder sogar 3D-Drucker für das Prototyping gehören.

Bei sorgfältiger Planung kann Ihr CNC-Bearbeitungsprozess reibungslos ablaufen, ganz gleich, ob Sie kleine Prototypen herstellen oder für die Produktion aufstocken.

Qualität und Inspektion

Die Qualitätskontrolle ist entscheidend, um sicherzustellen, dass jedes Teil den Konstruktionsspezifikationen entspricht. Zu den Methoden können gehören:

• Überprüfung der Dimensionen: Verwendung von Messschiebern, Mikrometern oder Koordinatenmessgeräten (CMMs) zur Überprüfung der Abmessungen von Teilen.
• Tests zur Oberflächenrauhigkeit: Profilometer messen die Ebenheit von bearbeiteten Oberflächen.
• Visuelle Inspektionen: Suchen Sie nach Graten, Kratzern oder Anzeichen von Werkzeugverschleiß.
• Statistische Prozesskontrolle (SPC): Verfolgung von Messungen im Zeitverlauf, um Trends oder Abweichungen zu erkennen.

Info-Box: Routinemäßige Inspektionen helfen dabei, Probleme wie abgenutzte Werkzeuge oder Fehlausrichtungen frühzeitig zu erkennen, bevor sie eine Charge fehlerhafter Teile produzieren.

Durch die Integration regelmäßiger Kontrollen können die Betriebe eine gleichbleibende Teilequalität gewährleisten, den Ausschuss reduzieren und die Kunden zufrieden stellen.

Sicherheit bei der CNC-Bearbeitung

Automatisierte CNC-Bearbeitungsprozesse können bei unsachgemäßer Anwendung Gefahren bergen. Beachten Sie immer diese Grundlagen:

1. Schutzausrüstung tragen: Schutzbrille, geschlossene Schuhe und manchmal Ohrstöpsel.
2. Werkstücke sichern: Durch unsachgemäßes Einspannen können Teile mitten im Schnitt wegfliegen.
3. Lockere Kleidung vermeiden: Weite Ärmel oder Schmuck können sich in beweglichen Teilen verfangen.
4. Maschinenschutz einschalten: Die meisten CNC-Bearbeitung von Metall sind mit Schutzgehäusen ausgestattet. Halten Sie diese während des Betriebs geschlossen.
5. Tools prüfen: Rissige Schaftfräser oder abgebrochene Wendeplatten können unerwartet brechen.

Sicherheitsmaßnahmen schützen sowohl die Bediener als auch die Geräte. Es mag sich manchmal mühsam anfühlen, aber es ist weitaus besser, als sich mit einer Verletzung oder einer beschädigten Maschine herumzuschlagen.

Wartung und Instandhaltung

Ein gut gewarteter CNC-Bearbeitungsprozess ist genauer und hält länger. Einfache Routinen können helfen:

• Lager und Schienen schmieren: Richtige Schmierung verringert die Reibung.
• Sauberer Arbeitsbereich: Späne oder Ablagerungen können die Kühlmittelleitungen verstopfen.
• Werkzeugausrichtung prüfen: Eine schiefe Werkzeugaufnahme bedeutet ungenaue Schnitte.
• Inspektion von Riemen und Spindeln: Verschlissene Riemen können durchrutschen und die Vorschubgeschwindigkeit beeinträchtigen.
• Software aktualisieren: Halten Sie Firmware und CAM-Software auf dem neuesten Stand, um Störungen zu vermeiden.

Vorschlagsbox: Wenn Sie mehrere Maschinen besitzen, erstellen Sie einen Wartungsplan. Durch konsequente Kontrollen und vorbeugende Pflege lassen sich kleine Probleme oft erkennen, bevor sie zu teuren Ausfällen führen.

Die Wartung mag sich wie eine lästige Pflicht anfühlen, aber sie ist unerlässlich für Herstellung von Teilen höchster Qualität tagein, tagaus.

Aufkommende Trends in der CNC-Bearbeitung

Die Technologie entwickelt sich ständig weiter. Auch bei der CNC-Bearbeitung gibt es ständige Innovationen:

• Hybride Systeme: Kombination von additiver Fertigung (3D-Druck) und subtraktiver Bearbeitung in einem System.
• KI-gestützte Optimierung: Automatisierte Systeme können die Werkzeugwege auf der Grundlage von Sensorrückmeldungen anpassen und so Materialverschwendung reduzieren.
• Cloud-Konnektivität: Die Maschinen senden Leistungsdaten an entfernte Dashboards, damit die Bediener die Aufträge auch aus der Ferne verfolgen können.
• Nanobearbeitung: Winzige, ultrapräzise Schnitte werden in der Elektronik- und Medizintechnikproduktion immer häufiger.

Zwar braucht nicht jedes Geschäft die neueste Ausrüstung, aber wenn Sie sich über Trends informieren, können Sie voraussehen, wohin sich die Produktion entwickelt.

Fehlersuche bei allgemeinen Problemen

Auch die beste Einrichtung kann Probleme machen. Hier sind typische Probleme und mögliche Abhilfen:

1. Übermäßiger Werkzeugverschleiß: Überprüfen Sie Geschwindigkeiten und Vorschübe und stellen Sie sicher, dass Sie die richtige Werkzeugsorte verwenden.
2. Fehler in den Abmessungen: Kalibrieren Sie Ihre Maschine neu oder überprüfen Sie die Befestigungsmethode. Fehlausrichtungen führen oft zu Teilen, die nicht den Spezifikationen entsprechen.
3. Schlechte Oberflächenbeschaffenheit: Prüfen Sie auf stumpfe Werkzeuge, unzureichende Kühlflüssigkeit oder Vibrationen in der Einrichtung.
4. Chatter: Passen Sie die Vorschubgeschwindigkeit, die Spindeldrehzahl oder die Werkstückspannung an, um Vibrationen zu dämpfen.
5. Thermische Ausdehnung: Große oder ausgedehnte Schnitte können das Metall erhitzen, daher sollten Sie den Kühlmittelfluss berücksichtigen oder die Teile vor der Messung abkühlen lassen.

Mit ein wenig Detektivarbeit und konsequenter Überwachung lassen sich diese Kopfschmerzen in der Regel schnell beseitigen.

Schlussfolgerung

Der CNC-Bearbeitungsprozess ist ein Kraftpaket in der modernen Fertigung und umfasst alles vom Fräsen und Drehen bis hin zu speziellen Methoden wie Schleifen und Fräsen. Durch die Automatisierung von Werkzeugbewegungen mittels Computeranweisungen können Betriebe Teile mit bemerkenswerter Konsistenz und Detailgenauigkeit herstellen. Ganz gleich, ob Sie ein Bastler in einer kleinen Garage sind oder ein Industriebetrieb, der Tausende von Teilen herstellt, die CNC-Bearbeitung ist in der Lage, Rohmaterialien in praktische (und manchmal erstaunliche) Kreationen zu verwandeln.

Wenn Sie neu in diesem Bereich sind, lassen Sie sich nicht einschüchtern. Beginnen Sie mit einer einfachen Maschine oder nutzen Sie die Vorteile einer benutzerfreundlichen CAD/CAM-Software. Im Laufe der Zeit werden Sie sehen, wie Sie durch die Investition in die richtigen Werkzeuge und einen gut organisierten Arbeitsplatz Ihre Design-Ideen in präzise Realität verwandeln können.

FAQs

Brauche ich eine spezielle Ausbildung, um CNC-Maschinen zu bedienen?

Auch wenn eine formale Ausbildung hilfreich ist, lernen viele Bediener durch Praxis am Arbeitsplatz und Online-Tutorials. Das Verständnis der Grundlagen des G-Codes und der Sicherheit von CNC-Bearbeitungsprozessen ist entscheidend.

Was ist der Unterschied zwischen Fräsen und Drehen?

Beim Fräsen dreht sich das Schneidwerkzeug, während das Werkstück stillsteht. Beim Drehen wird das Werkstück gedreht, während das Schneidewerkzeug stehen bleibt. Jede Methode eignet sich für unterschiedliche Formen.

Kann ich Kunststoff auf der gleichen CNC-Fräse bearbeiten, die auch Metall bearbeitet?

Ja, aber Sie müssen die Geschwindigkeiten und Vorschübe anpassen. Manche Anwender wechseln die Schneidflüssigkeit oder den Werkzeugtyp, um ein Schmelzen oder raue Kanten bei Kunststoff zu vermeiden.

Wie wähle ich das beste Material für mein Projekt aus?

Das hängt von der Funktion Ihres Teils, den Belastungsanforderungen und dem Budget ab. Aluminium ist leicht und vielseitig, Stahl ist stärker, und Kunststoffe eignen sich gut für Prototypen oder leichte Teile.
