Wie können Sie Ihre Konstruktionen für die 3-Achsen-CNC-Bearbeitung optimieren?

Haben Sie Probleme damit, Ihre Teile genau richtig hinzubekommen, wenn sie aus der Maschine kommen? Vielleicht sind Ihre Ecken nicht so scharf, wie Sie erwartet haben, oder Sie kämpfen mit umständlichen Werkzeugwegen, die alles verlangsamen. Es kann frustrierend sein, Zeit in ein Design zu investieren, nur um später festzustellen, dass es nicht für die 3-Achsen-CNC-Bearbeitung geeignet ist. Keine Sorge, mein Freund - Sie sind damit nicht allein.

In diesem Leitfaden gehen wir auf praktische Tipps wie die Planung des Werkzeugzugriffs und der Eckenradien ein und zeigen Ihnen, wie Sie Ihre Konstruktion für maximale Effizienz optimieren können. Am Ende werden Sie in der Lage sein, Teile zu erstellen, die sich schneller bearbeiten lassen, weniger kosten und genau so funktionieren, wie Sie es wollen.

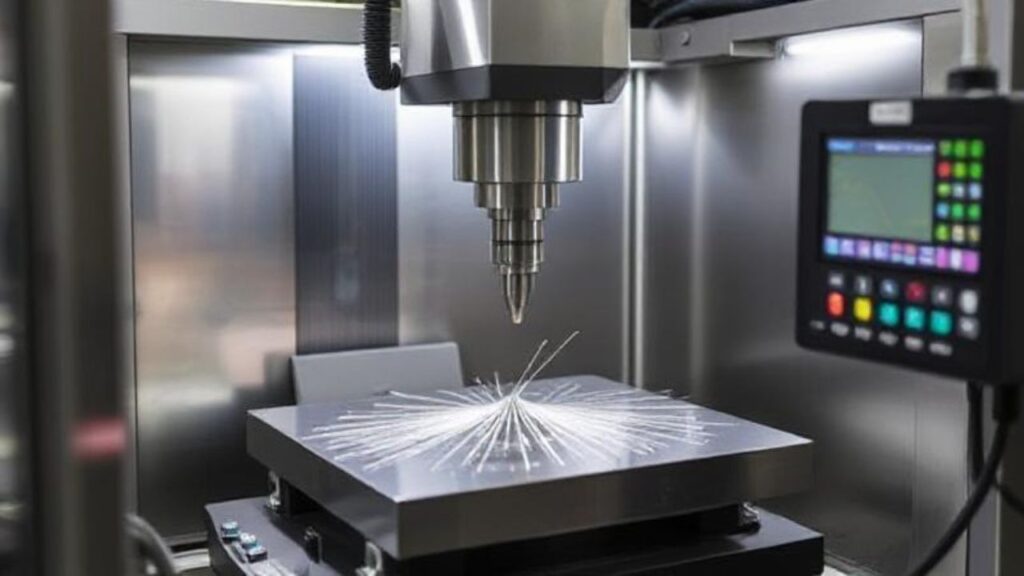

Ein kurzer Überblick über die 3-Achsen-CNC-Bearbeitung

Bevor wir uns mit den Konstruktionsspezifika befassen, sollten wir klären, was die drei Achsen bedeuten. Bei der 3-Achsen-CNC-Bearbeitung ist die CNC-Schneidwerkzeug bewegt sich entlang der X-, Y- und Z-Achse. Die Teile können aus verschiedenen Winkeln innerhalb dieser drei Koordinaten geformt werden, was sie für ein breites Spektrum an einfachen, aber robusten Bauteilkonstruktionen geeignet macht.

Lineare Bewegungen verstehen

Bei dreiachsigen Aufbauten erfolgt die Bewegung linear, nicht rotierend. Die Spindel bewegt sich entlang jeder Achse unabhängig. Das bedeutet fräsen Oberflächen ist einfach, allerdings können Sie das Werkstück nicht kippen oder drehen. Durch die Auslegung auf diese linearen Bewegungen werden Kollisionen vermieden und Werkzeugwege sichergestellt.

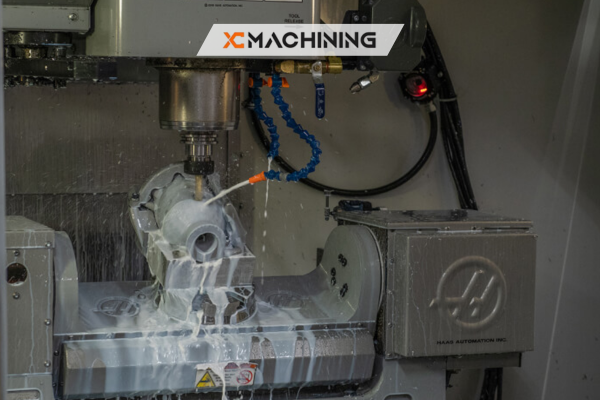

Einrichten des Werkstücks

Spann- und Vorrichtungsdesign sind wichtig. Ein sicheres, stabiles Werkstück verhindert Vibrationen und Werkzeugverformung. Die meisten 3-Achsen-Maschinen positionieren das Material so, dass alle Bearbeitungen aus einer Richtung erfolgen. Wenn Sie Ihre Einrichtung um diese Einschränkung herum planen, werden Fehler reduziert und die Teilegeometrie beibehalten.

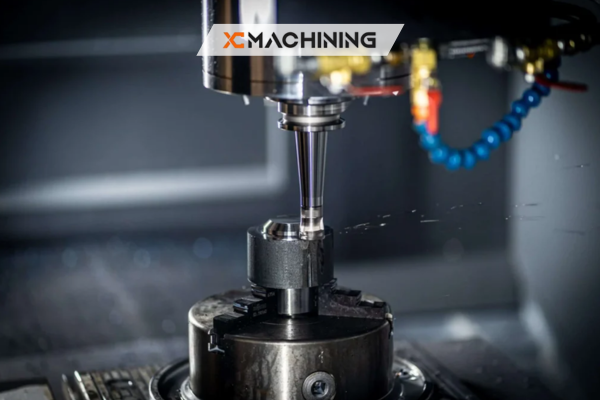

Überlegungen zum Werkzeugbau

Fräserdurchmesser, Spannutlänge und Vorschubgeschwindigkeit beeinflussen die Oberflächengüte. Bei 3-Achsen-CNC-Bearbeitungssystemen minimieren kürzere Werkzeuge das Rattern und erhöhen die Genauigkeit. Planen Sie genügend Freiraum für die Spindel ein. Die Wahl des richtigen Schaftfräserprofils hilft auch bei der Material Abtrags- und Oberflächenqualität.

Design mit Blick auf den Werkzeugzugang

Die Zugänglichkeit von Werkzeugen ist ein zentrales Anliegen bei CNC-Bearbeitung. Da der Fräser nur aus vertikalen und horizontalen Winkeln anfahren kann, ist es wichtig, Formen zu vermeiden, die den Werkzeugweg blockieren. Wird dies übersehen, kann dies zu unerreichbaren Taschen oder unvollständig bearbeiteten Oberflächen führen.

Um den Zugang zu den Werkzeugen zu verbessern, sollten Sie Folgendes beachten:

• Verwenden Sie lieber offene Taschen als tiefe, geschlossene Taschen.
• Halten Sie großzügige Eckenradien ein, damit die Werkzeuge ohne Überbeanspruchung eingesetzt werden können.
• Vereinfachen Sie die Geometrie, um mehrfaches Einrichten oder komplexe Vorrichtungsänderungen zu vermeiden.

Denken Sie auch an die maximale Reichweite Ihres Werkzeugs bei der 3-Achsen-CNC-Bearbeitung. Längere Werkzeuge verursachen Vibrationen und können die Genauigkeit beeinträchtigen. Wenn ein Bereich einen übermäßig langen Fräser erfordert, sollten Sie die Form neu bewerten oder die Konstruktion in Unterkomponenten aufteilen. Das Abwägen dieser Faktoren hilft Ihnen, die Produktion in der 3-Achsen-CNC-Bearbeitung zu rationalisieren und das Risiko von Werkzeugschäden zu verringern.

Vergewissern Sie sich immer, dass Ihr Entwurf mit den in Ihrer Werkstatt verfügbaren Standardwerkzeuglängen übereinstimmt. Diese Ausrichtung senkt die Rüstzeiten, da die Maschinenbediener keine Spezial- oder Sonderwerkzeuge benötigen. Weniger Spezialwerkzeuge bedeuten schnellere Durchläufe und ein geringeres Potenzial für Bearbeitungsfehler.

Nutzung von CAD/CAM-Software für optimale Pfade

Die heutige CAD/CAM Programme bieten Simulationswerkzeuge, mit denen Sie jeden Schnitt in der 3-Achsen-CNC-Bearbeitung planen können. Indem Sie ein virtuelles Mock-up ausführen, können Sie Kollisionen, unbearbeitete Bereiche oder ineffiziente Verfahrwege erkennen, bevor ein einziger Span hergestellt wird.

Hochentwickelte Softwaremodule erzeugen Werkzeugwege, die auf Ihre Geometrie zugeschnitten sind, und optimieren die 3-Achsen-CNC-Bearbeitung durch die Reduzierung von Luftschnitten und überflüssigen Durchgängen. Sie ermöglichen auch sanftere Übergänge zwischen Schrupp-, Vorschlicht- und Schlichtbearbeitungen und erhöhen so die Effizienz der 3-Achsen-CNC-Bearbeitung. Diese Synergie führt zu besseren Oberflächengüten und erfordert oft weniger manuelle Eingriffe in der Werkstatt.

Denken Sie daran, die Geometrie Ihres Entwurfs im digitalen Modell so sauber wie möglich zu halten. Lücken, überlappende Flächen oder unnötige Features können den Werkzeugweggenerator in 3-Achsen-CNC-BearbeitungDies führt zu fehlerhaften oder suboptimalen Ergebnissen. Ein aufgeräumtes, gut strukturiertes Modell gewährleistet eine nahtlose Übertragung vom Bildschirm auf die Spindel.

Minimierung von Überhängen und Hinterschneidungen

3-Achsen-CNC-Bearbeitungg bietet Ihnen nur die Möglichkeit, sich entlang von drei Achsen zu bewegen, was bedeutet, dass es schwierig sein kann, bestimmte Merkmale zu erzeugen. Überhänge und Hinterschneidungen fallen in diese schwierige Kategorie. Wenn Ihr Entwurf diese Elemente enthält, riskieren Sie eine teilweise Unzugänglichkeit, die eine manuelle Nachbearbeitung oder zusätzliches Einrichten erfordern kann.

Für ein Design, das Ihren Maschinenbediener schont, sollten Sie diese Punkte beachten:

• Reduzieren Sie die Hinterschnitttiefe, wenn möglich.
• Integrieren Sie Entformungsschrägen für einen leichteren Zugang zum Werkzeug.
• Prüfen Sie alternative Montagemethoden, wenn kritische Überhänge unvermeidbar sind.

Teile mit komplexen Aussparungen eignen sich möglicherweise besser für die mehrachsige Bearbeitung oder erfordern spezielle Fräser. Wenn Sie jedoch bei der Drei-Achsen-Bearbeitung bleiben müssen, sorgt die Verfeinerung der Geometrie zur Beseitigung versteckter Zonen für einen reibungsloseren Arbeitsablauf. Das spart nicht nur Zeit, sondern senkt auch die Produktionskosten.

Manchmal ist es unmöglich, jeden Überhang zu beseitigen. Wenden Sie sich in diesen Fällen an Ihren Fertigungspartner, um zu entscheiden, ob Sondervorrichtungen oder abgewinkelte Aufbauten das Problem lösen können. Eine gemeinsame Planung kann innovative Wege aufzeigen, wie Sie Ihre Ziele erreichen können, ohne auf wichtige Designmerkmale verzichten zu müssen.

Die Auswahl der richtigen Materialien

Nicht alle Materialien verhalten sich bei der 3-Achsen-CNC-Bearbeitung gleich. Metalle wie Aluminium lassen sich leicht schneiden und vertragen höhere Geschwindigkeiten, während härtere Stähle konservativere Vorschübe benötigen, um Werkzeugverschleiß zu vermeiden. Kunststoffe können schmelzen oder sich verziehen, wenn die Spindel zu heiß oder zu schnell läuft, was die Präzision der 3-Achsen-CNC-Bearbeitung beeinträchtigt.

Berücksichtigen Sie bei der Konstruktion für die 3-Achsen-CNC-Bearbeitung die thermischen und mechanischen Eigenschaften des von Ihnen gewählten Materials. Dünnere Abschnitte in bestimmten Kunststoffen können sich biegen oder vibrieren, was zu Ungenauigkeiten führen kann. Bei Metallen sollten Sie bedenken, dass verschiedene Legierungen unterschiedlich auf die Schnittkräfte reagieren. Wenn Sie die Materialeigenschaften an Ihre Konstruktionsvorgaben anpassen, vermeiden Sie spätere Frustrationen.

Konsultieren Sie immer die Materialdatenblätter oder sprechen Sie mit den Lieferanten, um sicherzustellen, dass Sie einen Werkstoff auswählen, der Ihren Leistungsanforderungen und Ihrer Bearbeitungskapazität entspricht. Ein ausgewogenes Verhältnis zwischen Härte, Bearbeitbarkeit und Kosten ist der Schlüssel zu einem erfolgreichen Endprodukt.

Rationalisierung der Platzierung von Löchern und Features

Bohrungen, Schlitze und Ausschnitte sind für viele Teile unerlässlich. Bei der 3-Achsen-CNC-Bearbeitung nähert sich das Werkzeug jedoch von oben oder von der Seite, sodass Winkel oder Positionen, die einen geraden Weg blockieren, problematisch werden können.

Beachten Sie diese Hinweise:

• Richten Sie die Löcher mit den Standardbohrgrößen aus.
• Legen Sie die Löcher so weit auseinander, dass sich das Werkzeug vollständig zurückziehen kann.
• Vermeiden Sie abgewinkelte Merkmale, die eine Neigung oder spezielle Vorrichtungen erfordern.

Wenn Bohrungen auf ebenen, leicht zugänglichen Flächen angebracht werden, verringert sich die Zykluszeit und die Fehlerwahrscheinlichkeit. Wird eine Bohrung beispielsweise zu nahe an einer Wand platziert, kann die Bewegungsfreiheit des Werkzeugs eingeschränkt werden, was zu Kollisionsrisiken führen kann. Planen Sie Ihre Geometrie so, dass diese potenziellen Probleme minimiert werden.

Ebenso vereinfacht die Standardisierung der Lochdurchmesser die Werkzeug Änderungen. Dank weniger Größenvariationen kann der Bediener einen einzigen Bohrer oder Schaftfräser verwenden, was die Durchlaufzeiten reduziert. Das schlägt sich direkt in niedrigeren Kosten und einer schnelleren Lieferung für Ihre Projekte nieder.

Verwendung von Standardwerkzeuggrößen und einer Referenztabelle

Unter 3-Achsen-CNC-BearbeitungDurch die Standardisierung von Werkzeuggrößen kann die Komplexität drastisch reduziert werden. Durch die Wahl von Fräsern, die die Betriebe bereits auf Lager haben, verringern Sie die Vorlaufzeiten und mögliche Fehler. In der nachstehenden Tabelle finden Sie einige typische Schaftfräsergrößen und ihre häufigsten Verwendungszwecke.

Diese Tabelle ist ein grober Anhaltspunkt. Jeder Betrieb kann seine eigenen bevorzugten Parameter haben, die auf der Maschinenleistung und dem Werkzeugbestand basieren. Wenn Sie sicherstellen, dass Ihre Konstruktion mit diesen Standards übereinstimmt, können Sie Engpässe vermeiden, wenn es an der Zeit ist, Ihr Teil mit 3-Achsen-CNC-Bearbeitung zu bearbeiten.

Denken Sie auch daran, dass kürzere Werkzeuge schneller und mit weniger Rattergeräuschen arbeiten können. Wenn Ihre Konstruktion eine tiefe Tasche erfordert, prüfen Sie, ob ein Werkzeug mit größerer Reichweite wirklich notwendig ist. Zu lange Werkzeuge können die Produktion verlangsamen und das Risiko erhöhen, dass Kutter Bruch.

Berücksichtigung von Toleranzen und Passungen

Präzision ist ein Markenzeichen der 3-Achsen-CNC-Bearbeitung, aber Sie müssen dennoch realistische Toleranzen festlegen. Zu enge Vorgaben können die Kosten in die Höhe treiben und die Zahl der erforderlichen Inspektionen erhöhen. Lose Toleranzen hingegen können die Funktionalität Ihrer Baugruppe beeinträchtigen.

Das richtige Gleichgewicht finden:

• Definieren Sie Toleranzen, die nur für die Funktion entscheidend sind.
• Denken Sie daran, dass jede zusätzliche Dezimalstelle die Bearbeitungszeit erhöht.
• Informieren Sie Ihren Hersteller über spezifische Passungen (z. B. Pressung oder Schlupf).

Selbst die Wärmeausdehnung der 3-Achsen-CNC-Bearbeitungsmaschine oder der Werkzeugverschleiß können zu geringfügigen Abweichungen führen. Indem Sie nur die engen Toleranzen angeben, die Sie wirklich benötigen, ermöglichen Sie eine schnellere Produktion und reduzieren den Ausschuss. Die Zusammenarbeit mit Ihrem Maschinenbauer gewährleistet, dass die Geometrie Ihres Teils sowohl funktional als auch kosteneffizient bleibt.

Eine gründliche Überprüfung Ihres Entwurfs kann unkritische Bereiche aufzeigen, in denen Standardtoleranzen ausreichen. Dieser Ansatz vereinfacht sowohl den CAD/CAM-Prozess als auch die Endfertigung und spart Ihnen langfristig Kopfzerbrechen und Budget.

Verkürzung der Einrichtungszeit durch cleveres Design

Mehrfaches Rüsten verlangsamt die Produktion und birgt Fehlerrisiken. Bei der 3-Achsen-CNC-Bearbeitung ändert sich bei jedem Umspannen die Ausrichtung des Teils, was zu einer Fehlausrichtung der Merkmale führen kann, wenn nicht sorgfältig gearbeitet wird. Durch die Konstruktion von Teilen mit einer einzigen Ausrichtung im Hinterkopf können Sie den Prozess erheblich rationalisieren.

Achten Sie darauf, dass möglichst viele Funktionen von einem Punkt aus zugänglich sind. Platzieren Sie beispielsweise Löcher, Taschen oder eingravierten Text auf der Oberseite, wenn Sie können. Minimales Drehen oder Wenden führt zu einer schnelleren Durchlaufzeit und weniger Komplikationen bei der Befestigung.

Wenn Ihr Teil unbedingt mehrere Ausrichtungen erfordert, planen Sie flache Oberflächen für eine einfache Referenzierung. Auf diese Weise erhält der Bediener jedes Mal einen einheitlichen Ausrichtungspunkt. Mit einem durchdachten Design können Sie die Rüstzeiten in Ihrer Werkstatt reduzieren und zuverlässigere Ergebnisse erzielen.

Berücksichtigung von Werkzeugdurchbiegung und Rattern

Wenn ein Fräser bei der 3-Achsen-CNC-Bearbeitung mit dem Material in Kontakt kommt, können Kräfte eine leichte Durchbiegung verursachen. Diese Durchbiegung führt zu Ungenauigkeiten, insbesondere bei schlanken Werkzeugen oder großen Längen. Rattern, die Vibration zwischen dem Werkzeug und dem Material, kann die Oberfläche beeinträchtigen und die Lebensdauer des Werkzeugs verkürzen.

Um diese Probleme wirksam zu bewältigen:

• Halten Sie die Werkzeuglänge so kurz wie möglich.
• Wählen Sie starre Werkzeuge und Halter.
• Passen Sie die Vorschubgeschwindigkeit an, um ein Gleichgewicht zwischen Geschwindigkeit und Stabilität herzustellen.

Die Einhaltung dieser Richtlinien bei der 3-Achsen-CNC-Bearbeitung trägt zur Einhaltung der Maßgenauigkeit bei. Eine zu starke Durchbiegung kann sich durch konische Wände oder ungleichmäßige Tiefen bemerkbar machen. Es können auch Werkzeugspuren entstehen, die durch Nachbearbeitung entfernt werden müssen. Indem Sie Ratterer und Durchbiegungen reduzieren, produzieren Sie sauberere Teile direkt auf der Maschine.

Bei der 3-Achsen-CNC-Bearbeitung ist es wichtig zu verstehen, wie unterschiedliche Materialien auf Kraft reagieren. Weichere Metalle neigen bei zu hohen Geschwindigkeiten eher zum Rattern, während härtere Legierungen ein vorsichtiges Vorgehen erfordern, damit der Fräser nicht reißt. Die Feinabstimmung dieser Parameter hält Ihr Projekt auf Kurs.

Hinzufügen von Eckradien in Innentaschen

Innenecken stellen bei der 3-Achsen-CNC-Bearbeitung eine Herausforderung dar, da die Werkzeuge rund sind. Wenn Sie eine perfekt scharfe Innenecke entwerfen, kann der Fräser diesen 90-Grad-Winkel nicht erreichen. Stattdessen erhalten Sie einen Radius, der mit den Teilen, die dort hineinpassen sollen, in Konflikt geraten kann.

Um große Nacharbeiten zu vermeiden, sollten Sie einen Verrundungsradius einbauen, der dem Durchmesser Ihres Werkzeugs entspricht oder diesen leicht übersteigt. Dieser Schritt stellt nicht nur sicher, dass das Werkzeug den Schnitt vollenden kann, sondern verringert auch Spannungskonzentrationen im Endprodukt.

Bei Präzisionsbaugruppen sollten Sie überprüfen, ob dieser Radius bei den Gegenstücken berücksichtigt wurde. Wenn eine perfekt quadratische Ecke unerlässlich ist, müssen Sie möglicherweise zusätzliche Arbeitsgänge durchführen, z. B. 3-Achsen-CNC-Bearbeitung, Funkenerosion (EDM) oder manuelle Nachbearbeitung. Bei den meisten Konstruktionen ist jedoch ein gut geplanter Radius effizienter.

Effiziente Schrupp- und Schlichtbearbeitungen anwenden

Bei der 3-Achsen-CNC-Bearbeitung wird beim Schruppen schnell der größte Teil des Materials abgetragen, während beim Schlichten die Details verfeinert werden. Bei einer gut geplanten Schruppstrategie werden größere Werkzeuge eingesetzt, um so viel Material wie möglich abzutragen. Danach führen kleinere Schaftfräser präzise Schlichtdurchgänge durch.

Wenn Sie diese Schritte bei der Planung berücksichtigen, können Sie die Bemaßung von Taschen und Wänden beeinflussen. Wenn Sie z. B. ein gleichmäßiges "Aufmaß" für die Endbearbeitung lassen, wird ein gleichmäßiger Enddurchgang gewährleistet. Auf diese Weise erhalten Sie glattere Wände und eine gleichmäßige Oberfläche.

Darüber hinaus bietet einige CAM-Software spezielle Werkzeugwegstrategien wie trochoidales oder adaptives Abräumen. Diese Methoden sorgen für einen konstanten Fräsereingriff und können die Werkzeuglebensdauer verlängern. Indem Sie Ihre Konstruktion in logische Abschnitte zum Schruppen und Schlichten unterteilen, steigern Sie die Effizienz und die Qualität der Teile.

Planung für Nachbearbeitung und Veredelung

Selbst das am besten bearbeitete Teil muss möglicherweise nachbearbeitet werden. Ob 3-Achsen-CNC-Bearbeitung für Präzisionsbauteile oder Endbearbeitung wie Eloxieren von Aluminium, Lackieren oder Hochglanzpolieren von Stahl - diese Verfahren können die Abmessungen leicht verändern oder eine zusätzliche Oberflächenvorbereitung erfordern.

Wenn Ihr Entwurf enge Toleranzen vorsieht, sollten Sie die Dicke der Beschichtung berücksichtigen. Beschichtungen und Plattierungen fügen Material hinzu, das die Montage beeinträchtigen könnte. Oft kann ein leichtes Übermaß in kritischen Bereichen die Endbearbeitungsschicht ausgleichen. Eine frühzeitige Beratung mit Ihrem Finishing-Anbieter hilft, Überraschungen bei 3-Achsen-CNC-Bearbeitungsprojekten zu vermeiden.

Berücksichtigen Sie auch, wie sich die Nachbearbeitung auf Kanten oder Ecken auswirkt. Das Eloxieren kann zum Beispiel scharfe Kanten abrunden oder kleine Details ausfüllen. Wenn Sie diese Auswirkungen von Anfang an berücksichtigen, verringern Sie das Risiko, dass wesentliche Merkmale verloren gehen oder das Aussehen Ihres Teils beeinträchtigt wird.

Frühzeitig auf Zusammenarbeit setzen

Isoliertes Entwerfen kann zu Nacharbeit führen. Wenn Sie die Maschinenbauer und Produktionsteams bereits in der Konzeptphase einbeziehen, erhalten Sie echten Input zur Machbarkeit. Sie erkennen schnell, ob ein Merkmal zu kompliziert ist oder ob ein bestimmter Radius unrealistisch ist.

Dieser kooperative Ansatz kann auch Folgendes aufdecken alternative Designpfade die die Funktion erhalten und gleichzeitig die Bearbeitung vereinfachen. Eine kleine Änderung des Eckenradius oder eine leichte Verschiebung der Lochanordnung kann Stunden an Produktionszeit sparen.

Frühzeitiges Feedback verringert die Anzahl der Entwürfe und verkürzt Ihren gesamten Produktentwicklungszyklus. Außerdem wird dadurch eine reibungslosere Beziehung zu Ihrem Fertigungspartner aufgebaut. Kommunikation ist der Schlüssel zu einem Design, das sowohl die ästhetischen als auch die technischen Anforderungen auf einen Schlag erfüllt.

Schlussfolgerung

Zusammenfassend lässt sich sagen, dass die Optimierung Ihrer Entwürfe für die 3-Achsen-CNC-Bearbeitung ein Gleichgewicht zwischen Geometrie, Werkzeug- und Materialauswahl erfordert. Durch sorgfältige Planung jedes Merkmals - vom Eckenradius bis zur Platzierung der Bohrungen - können Sie Teile erstellen, die sowohl einfach zu bearbeiten als auch funktional robust sind.

Denken Sie daran, den Zugang zu den Werkzeugen offen zu halten, unnötige Komplexität zu begrenzen und Materialien auszuwählen, die zu Ihrer Bearbeitungsstrategie passen. Die Zusammenarbeit mit Experten zu einem frühen Zeitpunkt im Entwicklungsprozess spart Zeit und Ressourcen und führt zu konsistenten und hochwertigen Ergebnissen.

FAQs

Was ist der häufigste Fehler bei der 3-Achsen-Konstruktion?
Ein häufiger Fehler bei der 3-Achsen-CNC-Bearbeitung ist, dass man vergisst, Eckenradien in Innentaschen zu berücksichtigen. Scharfe Innenecken sind mit runden Werkzeugen nicht möglich, was zu unnötiger Nacharbeit führt.

Wie kann ich die Vibrationen beim Einsatz längerer Werkzeuge minimieren?
Reduzieren Sie die Spindeldrehzahl, verwenden Sie nach Möglichkeit eine kürzere Spannutlänge und wählen Sie starre Werkzeughalter. Manchmal hilft auch die Verwendung von Spezialfräsern, die für große Reichweiten ausgelegt sind.

Sollte ich immer die engste Toleranz anstreben?
Nicht unbedingt. Engere Toleranzen erhöhen die Bearbeitungszeit und -kosten. Verwenden Sie enge Toleranzen nur dort, wo sie für die Funktion erforderlich sind, und lockern Sie sie in unkritischen Bereichen.
