Wie eine CNC-Drehmaschine funktioniert: Eine Schritt-für-Schritt-Erklärung

Haben Sie sich schon einmal gefragt, wie aus einem Stück Metall ein glänzender Bolzen oder ein perfekt rundes Zahnrad entstehen kann? Vielleicht versuchen Sie herauszufinden, wie Fertigungsbetriebe all diese glatten, runden Teile so schnell herstellen. Wenn das Ihr Anliegen ist, lassen Sie uns in die faszinierende Welt der CNC-Drehmaschine eintauchen und sehen, wie sie Rohmaterialien in präzise Formen verwandelt.

In diesem Artikel erfahren Sie, was die wichtigsten Bestandteile von CNC-Drehmaschinen sind, wie sie Schritt für Schritt funktionieren, für welche Materialien und Branchen sie eingesetzt werden und wie die Oberflächenbearbeitung erfolgt. Am Ende werden Sie genau wissen, wie diese Maschinen Ihre Designideen zum Leben erwecken können.

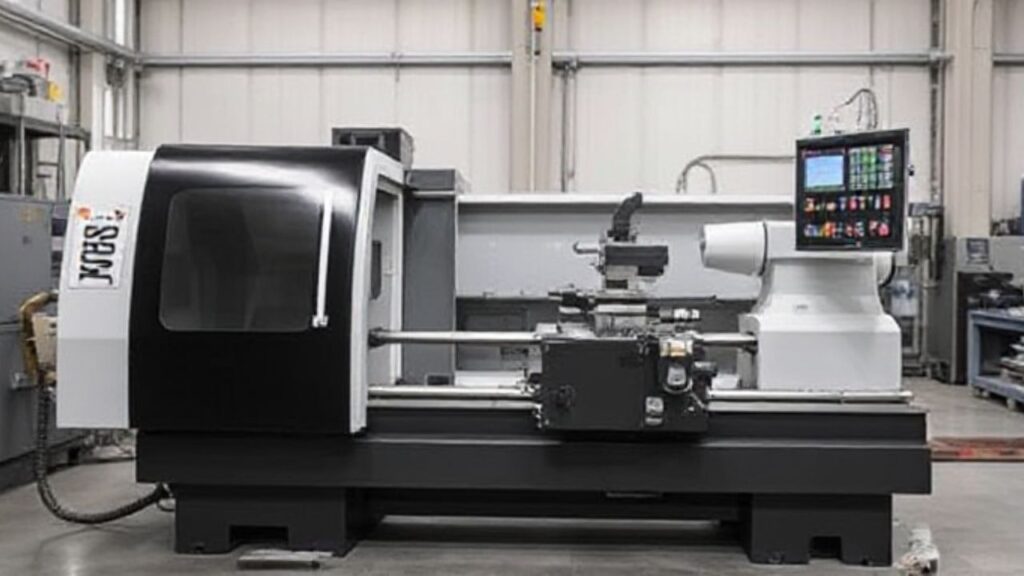

Was ist eine CNC-Drehmaschine?

Eine CNC-Drehmaschine ist ein hochmodernes Werkzeug, das in der Fertigung eingesetzt wird, um Materialien wie Metall, Holz und Kunststoff mit Präzision und Effizienz zu bearbeiten. "CNC" steht für Computer Numerical Control, was bedeutet, dass die Maschine auf der Grundlage von programmierten Anweisungen arbeitet und keine manuellen Eingriffe mehr erforderlich sind. Diese Maschinen drehen das Werkstück um ein stationäres Schneidewerkzeug, um komplizierte Designs, symmetrische Formen und präzise Abmessungen zu erstellen. CNC-Bearbeitung sind in Branchen wie der Automobilindustrie, der Luft- und Raumfahrt und dem Maschinenbau weit verbreitet und bieten Möglichkeiten zum Drehen, Bohren, Gewindeschneiden und Rändeln.

Die grundlegenden Mechanismen

Eine Spindel ergreift das Werkstück und dreht es. Ein Schneidewerkzeug bewegt sich während der Drehung entlang des Werkstücks. Das Werkzeug schabt dünne Schichten ab und formt das Werkstück. Die Bewegung ist computergesteuert und gewährleistet exakte Messungen und glatte Oberflächen mit minimalen menschlichen Fehlern.

Das digitale Gehirn

Der Computer einer CNC-Drehmaschine läuft G- und M-Code oder ähnliche Anweisungen. Jeder Befehl legt Werkzeugposition, Schnittgeschwindigkeit und -tiefe fest. Mit diesen Programmen kann die Maschine automatisch arbeiten, wodurch sich das Rätselraten verringert. Das Ergebnis ist ein präziser, konsistenter Prozess, der jederzeit wiederholt werden kann.

Beispiele aus der Praxis

Automobilwerkstätten formen Motorenteile mit CNC-Drehmaschinen. Hersteller medizinischer Geräte stellen mit ihnen auch chirurgische Instrumente her. Sogar Schmuckdesigner verlassen sich auf Drehbänke für kompliziert geschnitzte Stücke. Überall dort, wo Sie runde oder zylindrische Objekte sehen, war wahrscheinlich eine CNC-Drehmaschine im Spiel.

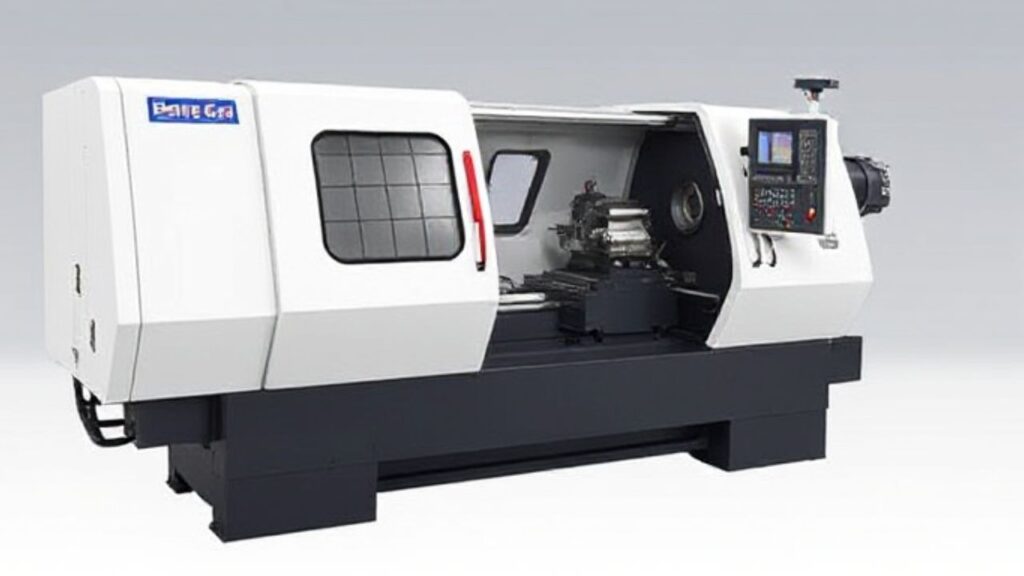

Schlüsselkomponenten einer CNC-Drehmaschine

Eine CNC-Drehmaschine mag auf den ersten Blick kompliziert aussehen, aber sie ist leichter zu verstehen, wenn man sie zerlegt. Jede Komponente trägt zum Formgebungsprozess bei:

1. Spindel: Greift und rotiert das Material.
2. Werkzeugrevolver: Enthält mehrere Schneidewerkzeuge für verschiedene Arbeiten.
3. Bett: Der robuste Sockel, der die gesamte Einrichtung trägt.
4. Kutsche: Bewegt das Schneidwerkzeug entlang des sich drehenden Werkstücks.
5. Bedienfeld: Hier können Sie Programme eingeben und Vorgänge verwalten.

Kurzer Tipp: Halten Sie Ihre Maschine gut geschmiert. Dies gewährleistet einen reibungslosen Betrieb und verringert den Verschleiß der mechanischen Teile.

Die Synergie dieser Elemente ermöglicht es der Drehmaschine, Teile mit äußerster Präzision zu schneiden, zu bohren und zu formen. Jedes Teil muss seine Aufgabe einwandfrei erfüllen, sonst könnte das Endprodukt um Bruchteile eines Millimeters abweichen.

Schritt-für-Schritt-Betrieb

Es ist hilfreich, sich eine grundlegende Abfolge von Ereignissen vorzustellen. Das Verständnis dieser Schritte kann den gesamten Prozess weniger einschüchternd machen:

1. Montage des Werkstücks
   Das Rohmaterial - häufig eine zylindrische Stange aus Metall oder Kunststoff - wird in die Spindel eingespannt. Damit sind die Voraussetzungen für den Zerspanungsprozess geschaffen.
2. Auswahl des Schneidwerkzeugs
   Der Revolver der Maschine stellt sich auf das gewünschte Werkzeug ein, das Sie verwenden möchten. Die Werkzeuge reichen von Schruppfräsern bis zu Schlichtwerkzeugen.
3. Programm laden
   Sie laden ein G-Code-Programm oder eine Reihe von Anweisungen hoch, die der Drehmaschine mitteilen, wie schnell sie sich drehen, wie tief sie schneiden und wie sie sich bewegen soll.
4. Drehung der Spindel
   Das Werkstück dreht sich mit einer voreingestellten Geschwindigkeit. Höhere Drehzahlen eignen sich für weichere Materialien, während härtere Metalle möglicherweise eine langsamere Drehung erfordern.
5. Schneiden und Gestalten
   Der Revolver und der Schlitten arbeiten zusammen und bewegen das Schneidwerkzeug entlang des sich drehenden Werkstücks. Das Material schält sich in dünnen Locken ab und gibt die endgültige Form frei.
6. Veredelungsarbeiten
   Sie können auf ein Finishing-Werkzeug umschalten, um Oberflächen zu glätten oder Löcher zu bohren. All dies geschieht gemäß den programmierten Anweisungen.
7. Inspektion und Entladung
   Sobald das Teil fertig ist, wird es mit einem Messschieber oder anderen Messgeräten gemessen. Wenn alles in Ordnung ist, wird es entnommen und kann nachbearbeitet werden.

Tatsache: Die meisten CNC-Drehmaschinen können mehrere Werkzeuge gleichzeitig aufnehmen, so dass verschiedene Bearbeitungen durchgeführt werden können, ohne dass die Werkzeuge manuell gewechselt werden müssen.

Nachstehend finden Sie eine einfache Vergleichstabelle, die zeigt, wie eine CNC-Drehmaschine im Vergleich zu einer herkömmlichen Drehmaschine abschneidet:

Materialien

Die Wahl des richtigen Materials ist entscheidend. Eine CNC-Drehmaschine kann viele Arten von Materialien bearbeiten, aber jedes hat seine Tücken:

• Stahl: Stark und haltbar, wird oft für Automobilteile verwendet.
• Aluminium: Leicht und einfach zu bearbeiten, ideal für Luft- und Raumfahrt oder Konsumgüter.
• Messing: Hervorragend geeignet für Dekorationsartikel und elektrische Bauteile.
• Kunststoffe: Ideal für Prototypen oder leichte Objekte.

Berücksichtigen Sie bei der Auswahl des Werkstoffs die endgültige Verwendung des Teils, die mechanische Beanspruchung und die Umgebungsbedingungen. Ein Teil, das großer Hitze ausgesetzt ist, könnte zum Beispiel hitzebeständige Legierungen erfordern. Für einfachere Produkte genügen dagegen gewöhnliche Metalle oder Kunststoffe.

Branchen

Die CNC-Drehmaschine ist in fast allen Branchen zu finden, in denen zylindrische oder runde Teile benötigt werden. Hier sind ein paar:

1. Luft- und Raumfahrt: Flugzeugbauteile müssen sowohl leicht als auch äußerst präzise sein.
2. Automobilindustrie: Motoren, Antriebswellen und Getriebeteile beginnen ihr Leben oft auf einer CNC-Drehmaschine.
3. Medizinische: Chirurgische Instrumente, Knochenschrauben und andere lebensrettende Werkzeuge sind auf eine präzise Bearbeitung angewiesen.
4. Elektronik: Steckverbinder, Steckdosen und sogar einige Gehäuse werden im Drehverfahren hergestellt.
5. Öl und Gas: Rohre, Ventile und komplexe Armaturen erfordern robuste Dreharbeiten.

Info-Box
In der Großindustrie werden manchmal riesige CNC-Drehmaschinen eingesetzt, die Teile mit einem Gewicht von mehreren Tonnen drehen können. Auf der anderen Seite werden in der Uhren- und Schmuckindustrie winzige CNC-Drehmaschinen für feinste Details eingesetzt.

Oberflächenveredelung

Wenn ein Werkstück aus einer CNC-Drehmaschine kommt, sieht es vielleicht glänzend und glatt aus. Aber die Oberflächenbearbeitung kann es noch besser machen. Verschiedene Oberflächenbehandlungen verbessern nicht nur das Aussehen, sondern auch die Leistung des Teils:

• Polieren: Verleiht einen spiegelnden Glanz, wird oft für Dekorationsartikel verwendet.
• Eloxieren: Schützt Metalloberflächen vor Korrosion, die bei Aluminium häufig auftritt.
• Pulverbeschichtung: Erzeugt ein dauerhaftes, farbiges Oberflächenfinish.
• Perlstrahlen: Verleiht eine gleichmäßige, matte Textur und beseitigt kleine Unebenheiten.

Vorschlagsbox: Experimentieren Sie mit kleinen Chargen, um herauszufinden, welche Endbearbeitungsmethode für Ihr Teil am besten geeignet ist. Auf diese Weise vermeiden Sie unnötige Kosten, indem Sie Ihre Endbearbeitung vor der Serienproduktion perfektionieren.

Die Oberflächenbearbeitung kann auch die Reibung verringern, die Korrosionsbeständigkeit erhöhen oder Ihr Produkt einfach optisch ansprechender machen. Oft ist es der letzte Schliff, der die Qualität der Teile erhöht.

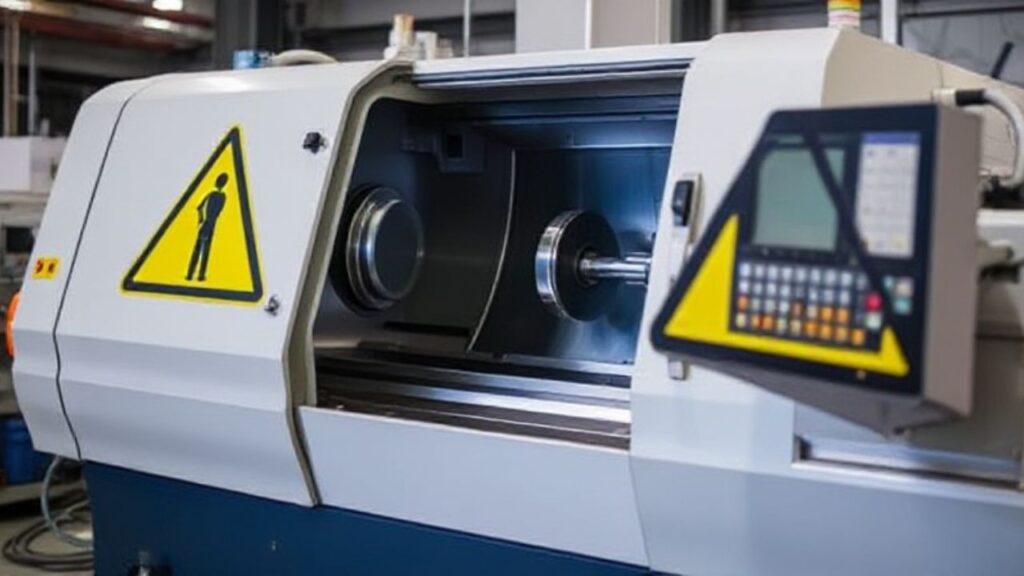

Wichtige Sicherheitstipps

Die Arbeit mit einer leistungsstarken CNC-Drehmaschine kann aufregend sein. Aber die Sicherheit sollte nie in den Hintergrund treten. Eine rotierende Spindel und rasiermesserscharfe Schneidwerkzeuge können bei unsachgemäßer Handhabung Risiken bergen. Hier sind einige kurze, aber wichtige Richtlinien:

• Schutzausrüstung tragen: Schutzbrille, Handschuhe und manchmal Gehörschutz.
• Lose Gegenstände sichern: Kein baumelnder Schmuck oder weite Kleidung in der Nähe der Drehbank.
• Werkzeugausrichtung prüfen: Schlecht ausgerichtete Werkzeuge können Rattern oder gefährliche Vibrationen verursachen.
• Not-Aus: Kennen Sie die Position der Not-Aus-Taste, falls etwas schief geht.

Warnungen: Lassen Sie eine laufende Maschine niemals unbeaufsichtigt. Unfälle können sich in Sekundenschnelle ereignen, und ein geschulter Bediener muss anwesend sein, um die Drehmaschine im Falle eines Problems anzuhalten.

Wenn Sie der Sicherheit Priorität einräumen, schützen Sie nicht nur sich und Ihr Team, sondern bewahren auch die Integrität Ihrer Maschine und Ihres Endprodukts.

Häufig zu vermeidende Fehler

Auch den besten Bearbeitern können Fehler unterlaufen. Hier sind ein paar häufige Fehler und wie man sie vermeiden kann:

1. Überspringen von Aufwärmzyklen: Maschinen brauchen oft eine kurze Einlaufzeit für Lager und Schmiermittel.
2. Die Wahl der falschen Geschwindigkeit: Zu schnelles Drehen kann zu schlechter Oberflächenqualität oder Werkzeugbruch führen.
3. Werkzeugverschleiß übersehen: Stumpfe Werkzeuge erzeugen Reibung, was zu Wärmestau und ungenauen Teilen führt.
4. Kühlmittelfluss ignorieren: Ein geeignetes Kühlmittel hilft beim Abtransport der Späne und hält die Werkzeuge auf einer sicheren Temperatur.
5. Vernachlässigung der regelmäßigen Wartung: Eine schmutzige oder schlecht gewartete Drehmaschine kann fehlerhafte Teile produzieren und unerwartet ausfallen.

Gefahr: Wenn Sie vergessen, den Werkzeugversatz zu überprüfen, kann das Werkzeug in den Teil des Futters stürzen. Dies kann zu schweren Schäden an der Maschine und am Werkstück führen.

Achten Sie genau auf den Zustand Ihrer Maschine. Das frühzeitige Erkennen kleinerer Probleme spart Zeit, Geld und eine Menge Frust.

Werkzeuge und Anbaugeräte

Der Revolver Ihrer Drehmaschine ist wie ein kleiner Werkzeugkasten. Darin können Sie eine Vielzahl von Schneidwerkzeugen montieren, Bohrenoder sogar Fräsvorrichtungen. Spezialisierte Werkzeughalter können schwenken oder rotieren, um schräge Schnitte durchzuführen. Einige fortgeschrittene Setups umfassen:

• Bohreinsätze: Sie werden verwendet, um Löcher zu erzeugen, ohne das Werkstück zu einer anderen Maschine zu bewegen.
• Gewindeschneidwerkzeuge: Sie werden zum Schneiden von Innen- oder Außengewinden mit chirurgischer Präzision verwendet.
• Abstechwerkzeuge: Ideal zum Abtrennen von Fertigteilen von der Stange.
• Bohrstangen: Hervorragend geeignet zum Erweitern oder Glätten des Innendurchmessers eines Lochs.

Kurzer Tipp: Beschriften Sie Ihre Werkzeuge und stellen Sie jeden Offset in der Steuerungssoftware richtig ein. Auf diese Weise können Sie nicht versehentlich das falsche Werkzeug auswählen oder die falschen Maße eingeben.

Die Wahl der richtigen Anbaugeräte kann die Palette der herstellbaren Teile erheblich erweitern und Ihre Werkstatt vielseitiger und effizienter machen.

Wartung und Instandhaltung

Wie ein Auto läuft auch eine CNC-Drehmaschine am besten, wenn sie regelmäßig gewartet wird. Wenn sie in Topform gehalten wird, führt dies zu besserer Genauigkeit und längerer Lebensdauer der Werkzeuge:

• Reinigung: Beseitigen Sie Metallspäne, insbesondere im Bereich des Spannfutters und des Werkzeugrevolvers.
• Schmierung: Ölen Sie die Führungsschienen und Kugelumlaufspindeln wie vom Hersteller empfohlen.
• Ausrichtungskontrollen: Prüfen Sie, ob die Spindel und der Reitstock richtig ausgerichtet sind.
• Software-Aktualisierungen: Einige CNC-Steuerungen erhalten regelmäßige Firmware-Upgrades.
• Auswechseln von verschlissenen Teilen: Dazu können Riemen, Lager oder verschlissene Zahnräder gehören.

Tatsache: Eine regelmäßige Wartung kann Ihnen helfen, kleinere Probleme (z. B. kleine Kühlmittellecks) zu erkennen, bevor sie sich zu kostspieligen Ausfallzeiten auswachsen.

Eine gut gewartete Drehmaschine fällt selten mitten im Lauf aus. Diese Beständigkeit ist einer der wichtigsten Gründe CNC-Drehmaschinen werden in der Großserienproduktion bevorzugt.

Grundlagen der Programmierung

Eine CNC-Drehmaschine arbeitet nach digitalen Anweisungen, die als G-Code bekannt sind. Diese Codezeilen sagen der Maschine genau, wohin sie sich bewegen, wie schnell sie drehen und wie tief sie schneiden soll. Während fortgeschrittene Programmierer den G-Code manuell schreiben können, verwenden viele Werkstätten Computergestützte Fertigung Software, um sie zu erstellen.

• G00: Schnellpositionierungsbefehl. Fährt das Werkzeug schnell auf einen Punkt, ohne zu schneiden.
• G01: Lineare Schnittbewegung, Steuerung der Vorschubgeschwindigkeit und -richtung.
• G02/G03: Kreisinterpolation für Bögen und Kreise.
• M Codes: Verschiedene Funktionen wie Kühlmittel oder Spindel ein/aus.

Info-Box: Es gibt benutzerfreundliche G-Code-Simulatoren im Internet. Wenn Sie Ihren Code zuerst durch einen Simulator laufen lassen, können Sie potenzielle Kollisionen oder Fehler aufspüren, bevor Sie den "Go"-Knopf auf der eigentlichen Maschine drücken.

Wenn Sie die Grundlagen der Programmierung verstehen, können Sie Ihren Prozess optimieren, wenn das fertige Teil nicht wie geplant ausfällt. Geringfügige Codeanpassungen können Probleme wie Ratterer, Oberflächenfehler oder eine falsche Werkzeugausrichtung beheben.

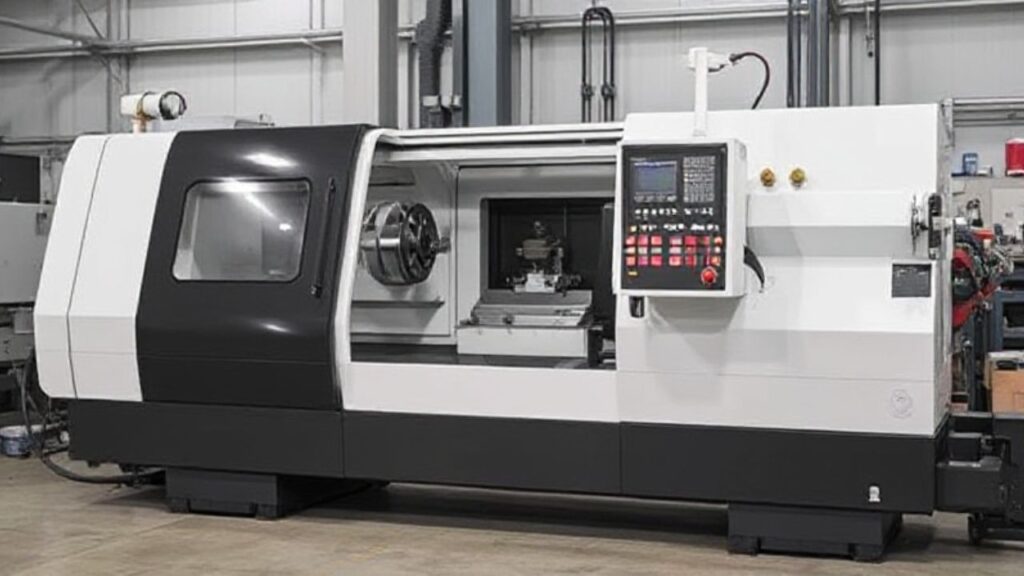

Wie man die richtige CNC-Drehmaschine auswählt

Egal, ob Sie ein Enthusiast oder ein Unternehmer sind, die Wahl der perfekten Drehmaschine kann entmutigend wirken. Hier sind ein paar Überlegungen:

1. Teil Größe: Prüfen Sie den maximalen Durchmesser und die maximale Länge, mit der Sie arbeiten werden.
2. Maschinenleistung: Höhere Pferdestärken bewältigen härtere Materialien leichter.
3. Anforderungen an die Präzision: Wenn Sie enge Toleranzen benötigen, sollten Sie in eine Maschine investieren, die für ihre Stabilität bekannt ist.
4. Kontrollsystem: Manche bevorzugen markenspezifische Steuerungen wie Fanuc oder Siemens.
5. Haushalt: Berücksichtigen Sie nicht nur die Maschine, sondern auch Werkzeuge, Zubehör und Wartung.

Bitten Sie um Vorführungen, lesen Sie Testberichte und sprechen Sie mit aktuellen Besitzern. Die richtige CNC-Drehmaschine ist wie ein zuverlässiger Partner - einer, der Ihnen bei unzähligen Projekten zur Seite steht.

Schlussfolgerung

Eine CNC-Drehmaschine ist ein unglaubliches Stück Technik, das rohe Materialblöcke in präzise, polierte Teile verwandelt. Sie haben gesehen, wie sie auf der Grundlage digitaler Anweisungen greift, dreht und fräst und dabei eine Präzision gewährleistet, die kaum zu übertreffen ist. Die Fähigkeit der Maschine, verschiedene Materialien zu verarbeiten, mehrere Branchen zu bedienen und eine perfekte Oberflächengüte zu erzielen, macht sie zu einem Eckpfeiler der modernen Fertigung.

Ganz gleich, ob Sie winzige Präzisionszahnräder oder große Industriekomponenten herstellen, der Prozess bleibt im Grunde derselbe: Drehen, schneiden, formen und wiederholen. Wenn Sie die einzelnen Schritte beherrschen, die richtigen Materialien auswählen und Ihre Ausrüstung richtig warten, können Sie sicherstellen, dass Ihre CNC-Werkzeugmaschinen auch in den kommenden Jahren an der Spitze bleibt.

FAQs

Wie unterscheidet sich eine CNC-Drehmaschine von einer Fräsmaschine?
Eine CNC-Drehmaschine dreht das Werkstück, während das Werkzeug relativ stillsteht, und trägt das Material in einem kreisförmigen Muster ab. Eine Fräsmaschine hält das Werkstück still und bewegt das Schneidwerkzeug herum.

Können CNC-Drehmaschinen Kunststoff und andere nichtmetallische Werkstoffe bearbeiten?
Ja, das können sie. Viele Betriebe verwenden sie für Kunststoff, Holz und sogar für spezielle Verbundwerkstoffe. Jedes Material kann unterschiedliche Geschwindigkeiten, Vorschübe und Schneidwerkzeuge erfordern.Ist die Programmierung einer CNC-Drehmaschine für Anfänger zu kompliziert?
Nicht unbedingt. Viele benutzerfreundliche CAD/CAM-Softwareoptionen vereinfachen die Codeerstellung. Mit der Zeit lernen die Bediener, den G-Code manuell zu optimieren, um eine bessere Kontrolle zu erhalten.
