Wie funktioniert eine 3D-Druckmaschine?

Haben Sie sich schon einmal gefragt, wie Kunststoffgegenstände in manchen Produktionslabors oder Hobbywerkstätten fast aus dem Nichts zu entstehen scheinen? Vielleicht haben Sie schon von der 3D-Drucktechnologie gehört, wissen aber nicht genau, was sich hinter den Kulissen abspielt. Wenn Sie neugierig sind, wie man Schicht für Schicht solide Objekte herstellt, sind Sie hier genau richtig. In diesem Artikel werden wir die Frage beantworten, Wie funktioniert eine 3D-Druckmaschine Arbeit, und tauchen Sie tief in den Prozess ein.

Im weiteren Verlauf dieses Artikels werden wir die einzelnen Phasen der Wie funktioniert eine 3D-Druckmaschine von der digitalen Entwurfsphase bis zum fertigen Druckstück. Außerdem werden wir uns verschiedene Druckverfahren, Tipps für bessere Drucke und einige häufige Fallstricke ansehen, die es zu vermeiden gilt.

3D-Druckmaschine: Ein Blick auf die moderne Fertigung

Mit dieser Technologie werden Computerentwürfe durch einen additiven Prozess in physische Objekte umgewandelt. Die Maschine trägt Schicht für Schicht Material auf oder verschmilzt es, wobei sie von kodierten Anweisungen geleitet wird. Mit jeder neuen Schicht gewinnt das Objekt langsam an Höhe, bis es die endgültige Form erreicht. Sie können alles drucken, von dekorativen Figuren bis hin zu funktionalen Prototypen.

Filament-Fed-Extrusion (FDM)

Viele 3D-Druckmaschinen verwenden Fused Deposition Modeling (FDM)Dabei wird ein Kunststoff-Filament geschmolzen und durch eine beheizte Düse extrudiert, um Objekte Zeile für Zeile zu bauen. Das Filament verfestigt sich schnell in Kontakt mit kühlerer Luft oder einer Bauplattform.

Lasergestütztes Sintern

Andere Drucker verwenden Hochleistungslaser, um pulverförmiges Material zu festen Schichten zu verschmelzen. Zwei gängige Methoden sind:

• Selektives Laser-Sintern (SLS): Verwendet einen Laser, um pulverförmige Kunststoffe wie Nylon zu komplexen und haltbaren Teilen zu verschmelzen.
• Selektives Laserschmelzen (SLM): Ein ähnliches Verfahren, das jedoch speziell für Metallpulver entwickelt wurde und starke, völlig dichte Metallteile erzeugt.

Nachdem jede Schicht verschmolzen ist, wird frisches Pulver darüber gestreut, und der Vorgang wiederholt sich, bis ein vollständiges Objekt entsteht.

Aushärtung des Harzes

Bestimmte Drucker arbeiten mit flüssigem Harz. Eine Lichtquelle härtet bestimmte Bereiche des Harzes Schicht für Schicht aus, um den endgültigen Festkörper zu bilden. Dieses Verfahren ermöglicht sehr feine Details und glatte Oberflächen. Zwei gängige Methoden sind:

• Stereolithographie (SLA): Verwendet einen UV-Laser, um Flüssigharz mit äußerster Präzision auszuhärten.
• Multi Jet Fusion (MJF): Ein Verfahren auf Pulverbasis, bei dem vor dem Erhitzen des Materials Schmelz- und Detaillierungsmittel aufgetragen werden, um Teile mit hervorragenden mechanischen Eigenschaften zu formen.

Computergestützter Entwurf (CAD)

Die meisten 3D-Druckprojekte beginnen mit einem digitalen Bauplan. Sie können Modelle in CAD-Software erstellen oder fertige Modelle aus Online-Bibliotheken herunterladen. Die 3D-Druckmaschine benötigt diese Dateien, um jede Schicht genau zu zeichnen.

Schritte im CAD-Prozess:

• Ausarbeitung des Modells: Gestalten Sie Ihr Konzept mit CAD-Werkzeugen.
• Speichern der Datei: Gängige Formate sind STL und OBJ.
• Slicing Software: Konvertiert die Datei in eine Reihe von Ebenen und erzeugt G-Code-Anweisungen für den Drucker.

Hochentwickelte Software kann dünne Wände oder Überhänge erkennen, die zu Druckproblemen führen können, und Sie anleiten, diese vor dem Start zu beheben. Einfache Entwürfe lassen sich in wenigen Minuten modellieren, aber komplexe Baugruppen können umfangreiche CAD-Kenntnisse erfordern. In jedem Fall ist dieser digitale Schritt von entscheidender Bedeutung, da der Drucker die Anweisungen genau befolgt, um präzise Ergebnisse zu gewährleisten. Mit fortschrittlicher Software werden selbst die kompliziertesten Details erfasst, um potenzielle Probleme zu vermeiden, die beim Druck auftreten könnten.

Schneiden: Die geheime Sauce

Ihr 3D-Drucker kann nicht einfach die STL-Rohdatei lesen und mit dem Druck beginnen. Ein Slicer-Programm ist erforderlich, um das 3D-Modell in einen Stapel von 2D-Slices zu zerlegen. Diese Slices dienen als Blaupause für jede Schicht.

Wie Slicing funktioniert:

1. Importieren Sie das CAD-Modell in eine Schneidesoftware.
2. Wählen Sie Einstellungen wie die Höhe der Ebene, den Prozentsatz der Füllung und die Stützen.
3. Generieren Sie einen G-Code, der die Bewegungen, Extrudertemperaturen und -geschwindigkeiten der einzelnen Schichten abbildet.

Infill-Muster:
Die innere Struktur, die Ihr Objekt stützt. Ein hoher Füllungsanteil führt zu stärkeren Drucken, dauert aber länger. Ein wabenförmiges oder kubisches Muster kann ein Gleichgewicht zwischen Stärke und Zeit schaffen.

Unterstützt:
Überhängende Abschnitte müssen vorübergehend gestützt werden. Sie können diese Gerüste mit demselben Material oder einem anderen löslichen Material drucken, das sich nach dem Druck auflöst. Mit Slicern können Sie die Stützdichte anpassen und so die Materialeffizienz sicherstellen, was bei der Arbeit mit Gerüsten, die während des Drucks vorübergehend gestützt werden müssen, entscheidend ist. Die Anpassung der Stützstruktur kann den Druckprozess optimieren und die temporäre Unterstützung effektiver machen.

Druckmaterialien und Variationen

Nicht alle 3D-Drucker verwenden das gleiche Ausgangsmaterial. Einige verwenden Kunststofffilamente, während andere mit Flüssigharz oder sogar Metallpulvern arbeiten. Die Art der 3D-Druckmaschine, die Sie haben, bestimmt die Materialoptionen und die Druckmethode.

Thermoplastische Kunststoffe (FDM, MJF, SLS):
Filamentbasierte Maschinen verwenden in der Regel PLA, ABS, PETG oder Nylon. PLA ist anfängerfreundlich und biologisch abbaubar, während ABS zwar robuster, aber aufgrund von Verformungen schwieriger zu handhaben ist. Jeder Kunststofftyp hat einzigartige Eigenschaften wie Flexibilität oder Hitzebeständigkeit.

Harze (SLA, DLP):
Stereolithographie (SLA) oder DLP-Drucker härten Flüssigharz mit UV-Licht aus. Mit diesen Harzen lassen sich hochdetaillierte Modelle herstellen, aber sie müssen nachbearbeitet werden und sind im Vergleich zu Filamenten im Allgemeinen teurer pro Druck.

Metalle und Keramiken (SLM, MJF):
Industrielle 3D-Druckmaschinen können Metallpulver zu völlig dichten Teilen verschmelzen. Für die Luft- und Raumfahrt oder die Automobilindustrie ist das ein entscheidender Fortschritt. Einige Nischendrucker können sogar keramische Pasten verarbeiten, was die Türen zu künstlerischen und technischen Anwendungen öffnet.

Kernkomponenten eines 3D-Druckers

Es gibt zwar viele verschiedene Designs, aber die meisten 3D-Druckmaschinen haben einige wesentliche Teile gemeinsam:

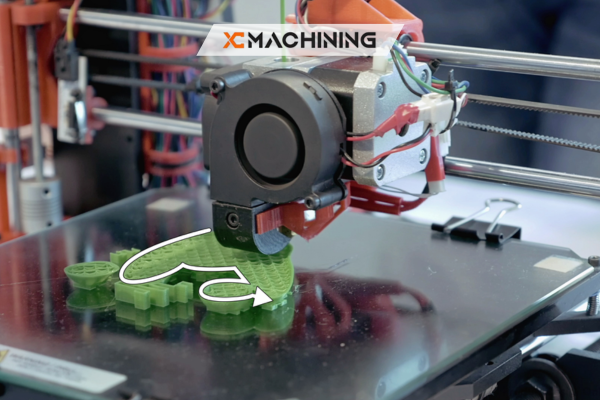

Extruder/Druckkopf:
Bei filamentbasierten Druckern zieht der Extruder Filament von einer Spule ab und führt es in eine beheizte Düse ein. Wie funktioniert eine 3D-Druckmaschine? Der geschmolzene Kunststoff wird dann Schicht für Schicht extrudiert. Bei Harzdruckern hingegen wird der Extruder durch einen Laser oder Projektor ersetzt, der das flüssige Harz aushärtet.

Plattform aufbauen:
Hier wird jede neue Schicht aufgetragen. Einige Plattformen werden erhitzt, damit der Kunststoff besser haftet und sich nicht verzieht. Harzdrucker tauchen eine Bauplatte in eine Wanne und heben das Teil an, wenn jede neue Schicht ausgehärtet ist.

Bewegungssystem:
Schrittmotoren bewegen den Extruder oder die Bauplatte entlang der X-, Y- und Z-Achse. Die Genauigkeit hängt davon ab, wie präzise diese Motoren die einzelnen Schichten positionieren können.

Schicht-für-Schicht-Abscheidung

Ein Markenzeichen des 3D-Drucks ist die Schichtung. Die Maschine trägt eine dünne Schicht nach der anderen auf und stapelt sie schließlich zum endgültigen Objekt.

Schichthöhe

Die Schichthöhe bestimmt die Glätte der Oberfläche und die Druckgeschwindigkeit. Dünnere Schichten erfassen feinere Details, verlängern aber die Druckzeit. Dickere Schichten beschleunigen den Prozess, können aber sichtbare Linien hinterlassen.

Z-Achsen-Bewegung

Nach Fertigstellung jeder Schicht senkt sich die Bauplattform (bzw. hebt sich der Extruder) um die Dicke einer Schicht. Dieser schrittweise Ansatz wird fortgesetzt, bis das Teil fertig ist. Einige Drucker machen dies bei großen oder detaillierten Projekten hunderte oder tausende Male.

Abkühlung und Erstarrung

Wenn neuer Kunststoff extrudiert wird, muss er abkühlen und erstarren, bevor die nächste Schicht aufgetragen wird. Unsachgemäße Kühlung kann zu hängenden Kanten oder schlechter Schichthaftung führen. Einige Maschinen verfügen über eingebaute Lüfter oder Gebläse zur Kühlung.

Kühlung Ventilatoren

Ein gezielter Ventilator in der Nähe der Düse hilft, den Kunststoff schnell zu verfestigen. Sie müssen jedoch ein Gleichgewicht zwischen der Kühlung und der korrekten Verbindung der Schichten herstellen. Wenn Sie das Gebläse zu stark aufdrehen, können sich die Schichten trennen oder verziehen.

Materialspezifisches Verhalten

Bei PLA funktioniert eine schnelle Abkühlung in der Regel gut. ABS hingegen bevorzugt eine kontrolliertere Umgebung, um Risse zu vermeiden. Aus diesem Grund verfügen viele ABS-Drucker über geschlossene Kammern, die eine stabile Temperatur gewährleisten.

Kompromiss zwischen Druckgeschwindigkeit und Qualität

"Wie schnell kann eine 3D-Druckmaschine sein?" ist eine häufige Frage. Wenn man die Geschwindigkeit erhöht, verringert sich oft die Detailgenauigkeit oder die Oberflächengüte. Wenn Sie eine hohe Auflösung wünschen, müssen Sie sich auf längere Druckzeiten einstellen.

Fahrgeschwindigkeit vs. Extrusionsgeschwindigkeit

Die Verfahrgeschwindigkeit misst, wie schnell sich der Druckkopf bewegt, wenn kein Material extrudiert wird. Die Extrusionsgeschwindigkeit gibt an, wie schnell sich der Kunststoff bei jedem Durchgang ablagert. Bei vielen Druckern können Sie diese Geschwindigkeiten unabhängig voneinander einstellen.

Schalen und Umfänge

Die Außenwände oder Schalen bestimmen das endgültige Aussehen. Eine Verlangsamung an den Rändern führt zu saubereren Oberflächen, während eine schnellere Füllgeschwindigkeit das Innere schnell füllen kann. Die Einstellung dieses Gleichgewichts hilft, ein anständiges Aussehen ohne übermäßig lange Zyklen zu erreichen.

Gängige Druckverfahren

Anders 3D-Druckmaschines beruhen auf unterschiedlichen Prinzipien, aber das Ziel bleibt dasselbe: digitale Entwürfe in physische Objekte zu verwandeln.

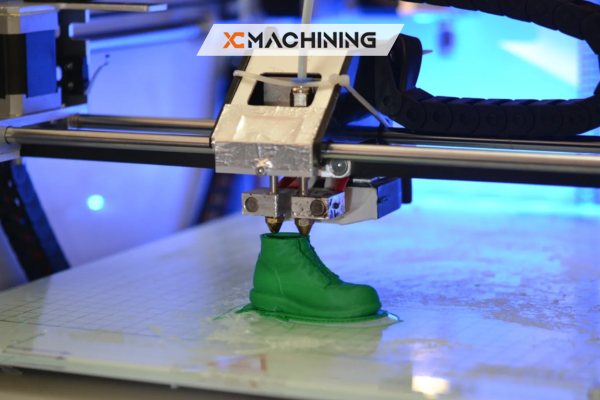

Fused Deposition Modeling (FDM)

FDM-Maschinen schmelzen Thermoplaste und tragen sie durch eine Düse auf. Sie sind relativ erschwinglich und einfach zu bedienen und werden gerne von Heim- und Hobbyanwendern eingesetzt. Filamentspulen führen dem Extruder Schicht für Schicht zu.

Stereolithographie (SLA)

SLA-Drucker härten Flüssigharz mit einem UV-Laser oder Projektor aus. Sie sind für ihre hohe Auflösung und glatte Oberfläche bekannt. Die Nachbearbeitung umfasst in der Regel eine Spülung mit Lösungsmittel und eine abschließende UV-Härtung, um das Teil vollständig auszuhärten.

Selektives Laser-Sintern (SLS)

Mit einem Laserstrahl wird Pulver verschmolzen, SLS Drucker bauen Teile in einem Pulverbett auf. Wenn eine Schicht fertig ist, wird frisches Pulver aufgetragen, und der Laser sintert die nächste. Es werden keine separaten Stützstrukturen benötigt, da das ungesinterte Pulver das Objekt umgibt.

Nachbearbeitung und Bereinigung

Wenn ein 3D-Druck fertig ist, ist man nicht immer fertig. Einige Methoden erfordern zusätzliche Schritte, um ein endgültiges, poliertes Ergebnis zu erzielen.

Entfernen der Stütze

Wenn Ihr Teil eine Stütze benötigt, knicken oder schneiden Sie diese vorsichtig weg. Bei Harzdrucken können Sie auch unterstützende Gerüste entfernen. Zu viel Kraft kann empfindliche Teile beschädigen, gehen Sie also vorsichtig vor.

Schleifen und Polieren

Viele Drucke haben sichtbare Schichtlinien oder raue Stellen. Ein wenig Schleifen oder Polieren kann eine glattere Oberfläche ergeben. Sie können auch eine Grundierung auf die Farbe auftragen. Dieser Schritt ist üblich, wenn Sie ein professionelles Aussehen wünschen.

Aushärten und Trocknen

SLA- oder DLP-Drucke müssen nach dem Druck gründlich mit UV-Licht gehärtet werden, um ihre volle Stärke zu erreichen. Bei pulverbasierten Teilen kann es erforderlich sein, loses Pulver abzubürsten oder abzustrahlen. Jedes Verfahren gewährleistet, dass das Teil die endgültige mechanische und ästhetische Qualität erreicht.

Fehlerbehebung bei Druckfehlern

Nicht jeder Druck wird perfekt. Es kann vorkommen, dass sich Ecken kräuseln, zu wenig Filament gedruckt wird oder zufälliges Spaghetti-Durcheinander entsteht. Wenn Sie die Ursache erkennen, können Sie sich Frust und verschwendetes Filament sparen.

Probleme mit der Betthaftung

Wenn die erste Schicht nicht haftet, kann sich Ihr Modell verziehen oder auf halbem Weg ablösen. Zu den Lösungen gehören das Nivellieren des Bettes, das Erhöhen der Betttemperatur oder das Hinzufügen von Klebehilfen wie Klebeband oder Klebestiften.

Unter-Extrusion

Wenn das Gerät nicht genug Filament fördern kann, sehen die Schichten dünn aus oder weisen Lücken auf. Prüfen Sie, ob Ihre Düse verstopft ist oder ob die Spannung der Zuführung zu locker ist. Überprüfen Sie auch, ob die Temperatur hoch genug ist, um das Filament gut zu schmelzen.

Schichtverschiebungen

Manchmal verschiebt sich Ihr Modell teilweise nach oben, wodurch eine schiefe Form entsteht. Dies ist oft auf den Schlupf der Riemen oder fehlende Schritte in den Schrittmotoren zurückzuführen. Stellen Sie sicher, dass die Riemen fest sitzen und die Motoren nicht überlastet sind.

Infos: Führen Sie ein "Fehlerprotokoll". Wenn Sie jedes Druckproblem und dessen Lösung aufschreiben, können Sie aus Fehlern lernen, die Einstellungen feiner abstimmen und wiederkehrende Probleme vermeiden.

Beste Praktiken für konsistente Ergebnisse

Regelmäßige Wartung und achtsame Druckgewohnheiten können sicherstellen, dass Ihr 3d-Druckmaschine stellt immer wieder zuverlässige Teile her.

Nivellierung der Betten

Ein richtig nivelliertes Bett fördert eine gleichmäßige Haftung der ersten Schicht. Einige Drucker sind mit Sensoren für die automatische Nivellierung des Druckbetts ausgestattet, aber auch die manuelle Überprüfung mit einem Blatt Papier kann gut funktionieren.

Kalibrieren von Extrusionsschritten

Die Kalibrierung des Extruders stellt sicher, dass der Drucker die richtige Länge des Filaments zuführt. Eine Über-Extrusion führt zu klebrigen Oberflächen, während eine Unter-Extrusion schwache oder unvollständige Schichten ergibt.

Filament trocken halten

Das mit Feuchtigkeit beladene Filament kann während des Drucks Blasen werfen und zischen, was zu einer ungleichmäßigen Extrusion führt. Die Aufbewahrung von Spulen in luftdichten Behältern mit Trockenmittel verlängert ihre Haltbarkeit.

Erfolgs-Tipp: Erstellen Sie einen kleinen Testdruck - wie einen Kalibrierungswürfel -, wenn Sie das Material wechseln oder die Einstellungen drastisch ändern. Mit diesem Schnelltest können Sie überprüfen, ob Sie auf dem richtigen Weg sind.

Industrielle 3D-Druck-Anwendungen

Während Hobbydrucker viel Aufmerksamkeit erhalten, sind industrielle 3d-Druckmaschine Die Anlagen sind für große Produktionsmengen und spezielle Materialien ausgelegt.

Prototyping

Unternehmen können neue Produktdesigns schnell testen. Sie können die Formen verfeinern, die Funktionalität testen und Fehler korrigieren, bevor sie sich auf teure Werkzeuge oder Gussformen festlegen.

Kleinserienfertigung

Bei Nischen- oder Sonderanfertigungen kann der 3D-Druck die traditionelle Massenproduktion in den Schatten stellen. Er macht mehrere Gussformen überflüssig und ermöglicht es Unternehmen, Teile schnell zu drehen oder zu personalisieren.

Luft- und Raumfahrt und Medizin

Von maßgefertigten Implantaten bis hin zu leichten Flugzeugkomponenten - in diesen Bereichen werden die Grenzen der Möglichkeiten des 3D-Drucks erweitert. High-End-Metall- oder Harzdrucker erfüllen strenge Normen für Sicherheit und Leistung.

Schlussfolgerung

Wie funktioniert eigentlich eine 3D-Druckmaschine? Im Wesentlichen geht es um den schichtweisen Aufbau auf der Grundlage digitaler Entwürfe. Eine Slicer-Software nimmt Ihr 3D-Modell und wandelt es in dünne Schichten um. Die 3D-Druckmaschine folgt dann diesen Anweisungen und trägt das Material Schicht für Schicht auf oder härtet es aus. Verschiedene Maschinen verwenden unterschiedliche Materialien wie Kunststofffilamente, Flüssigharz oder sogar Metallpulver, aber das Konzept bleibt dasselbe: ein additiver Prozess, bei dem jede Schicht mit der letzten verschmilzt.

Wenn Sie die Designphase, die Slicing-Parameter und die abschließenden Nachbearbeitungsschritte richtig handhaben, können Sie hochwertige Drucke in Formen erstellen, die mit herkömmlichen Methoden unmöglich sind. Und das Ergebnis? Ein schneller, flexibler Weg, Phantasie in physische Realität zu verwandeln. Sowohl für Enthusiasten als auch für Branchenriesen eröffnen 3D-Druckmaschinen unzählige Möglichkeiten.

FAQs

Wie lange dauert es, ein typisches Objekt zu drucken?

Sie variiert je nach Größe, Schichthöhe und Material. Ein kleines Modell kann weniger als eine Stunde dauern, während ein großes, detailliertes Modell mehrere Tage in Anspruch nehmen kann.

Sind 3D-gedruckte Teile stabil genug für den funktionalen Einsatz?

Ja, das kommt auf das Filament oder den Kunststoff an. PLA eignet sich gut für Prototypen, während PETG oder Nylon stärker belastet werden können. Mit dem 3D-Druck von Metall können voll funktionsfähige Komponenten hergestellt werden.

Brauche ich eine spezielle Belüftung für den 3D-Druck?

Es ist ratsam, für eine gute Luftzirkulation zu sorgen, insbesondere bei ABS- oder Harzdruckern, die Dämpfe ausstoßen. Ein gut belüfteter Bereich oder ein geschlossener Drucker hilft, die Luftqualität zu erhalten.
